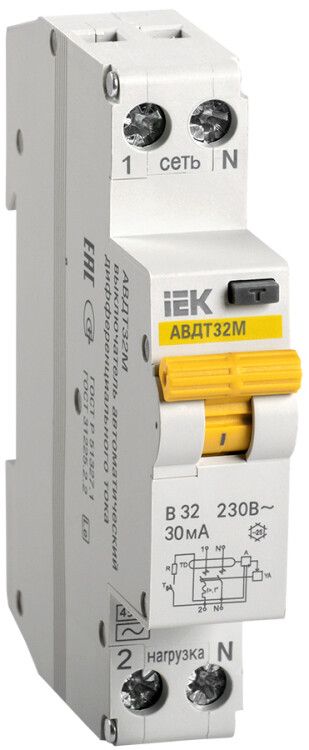

Выключатель автоматический дифференциального тока АВДТ32М 1п+N 32А C 30мА тип AC (1 мод) | MAD32-5-032-C-30 IEK

Автоматический выключатель дифференциального тока АВДТ32М, АВДТ-32М от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в однофазных сетях 230 В. Устройство сочетает функции УЗО и автомата в одном модуле, что делает его компактным решением для промышленных объектов.

Назначение и область применения

АВДТ32М, АВДТ-32М защищает от двух основных опасностей: утечки тока через человека (при контакте с поврежденной изоляцией) и аварийных ситуаций - перегрузки и короткого замыкания. Применяется в однофазных цепях переменного тока 230 В, 50 Гц. Подходит для установки на промышленном оборудовании: станках, конвейерах, освещении, системах вентиляции, где требуется надежная защита персонала и оборудования.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без отключения
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для защиты людей
• Тип срабатывания по диф.току: AC - реагирует на переменный ток утечки (наиболее распространённый тип для бытовых и промышленных сетей)
• Количество полюсов: 1+N - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на нулевом проводе
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть в России и странах СНГ
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ с током до 4500 А
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода
• Напряжение: переменный ток (AC), частота 50 Гц
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри щита
• Количество модулей DIN: 1 - занимает всего 18 мм ширины, экономит место в распределительном щите
• Способ монтажа: на DIN-рейку
• Максимальное сечение кабеля: 6 мм2 - позволяет подключать медные жилы до этого размера
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность

Совместимость и монтаж

АВДТ32М, АВДТ-32М совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется в распределительных щитах с доступом для обслуживания. Для правильного подключения важно соблюдать полярность: фаза подводится к входу L, ноль - к N. Отключение нейтрали обязательно - при срабатывании устройство полностью размыкает цепь, включая нулевой провод. Не рекомендуется использовать в цепях с постоянным током или импульсными нагрузками, не соответствующими типу AC.

Безопасность и стандарты

АВДТ32М, АВДТ-32М соответствует российским нормативам: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2. Эти стандарты гарантируют соответствие международным требованиям к устройствам защитного отключения. Класс токоограничения 3 и отключение нейтрали обеспечивают высокий уровень электробезопасности. Устройство прошло сертификацию на соответствие требованиям к защите от поражения электрическим током.

Преимущества

• Комбинированная функция: УЗО + автомат в одном корпусе - меньше места, меньше точек подключения
• Отключение нейтрали - исключает опасность оставления нулевого провода под напряжением после срабатывания
• Компактность: один модуль вместо двух отдельных устройств
• Надёжное срабатывание при дифференциальных токах типа AC - оптимально для большинства промышленных потребителей
• Подтверждённая долговечность и соответствие ГОСТ - подходит для ответственных объектов

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - только для переменного тока 50 Гц
• Не подходит для сред с высокой запылённостью или влагой - степень защиты IP20 требует установки в закрытый щит
• Тип AC не реагирует на пульсирующий постоянный ток утечки - если есть оборудование с выпрямителями (например, светодиодные драйверы, ИБП), возможны ложные срабатывания или отказы; в таких случаях нужен тип A
• Не используется в трёхфазных сетях - только для однофазных цепей 230 В

Примеры использования

• Защита розеточных групп на производстве (станки, насосы)
• Щитовая защита освещения в цехах
• Распределительные щиты на складах и логистических комплексах
• Оборудование с электродвигателями мощностью до 7–8 кВт
• Системы вентиляции и кондиционирования в промышленных помещениях

Практические советы

• При замене старого УЗО проверьте, чтобы новое АВДТ32М, АВДТ-32М имело такой же номинальный ток (32 А) и тип срабатывания (AC); если в цепи есть современные устройства с выпрямителями - лучше выбрать тип A
• При монтаже используйте кабель с сечением не более 6 мм2 - большие жилы не войдут в зажимы
• Проверяйте работоспособность кнопкой “Т” ежемесячно - это обязательная процедура для всех УЗО
• Не устанавливайте АВДТ32М, АВДТ-32М вне щита - даже небольшая влага или пыль могут вызвать выход из строя
• При использовании нескольких АВДТ32М, АВДТ-32М в одной сети убедитесь, что они не образуют “ложные координации” - выбирайте последовательность селективности по времени, если есть несколько уровней защиты
