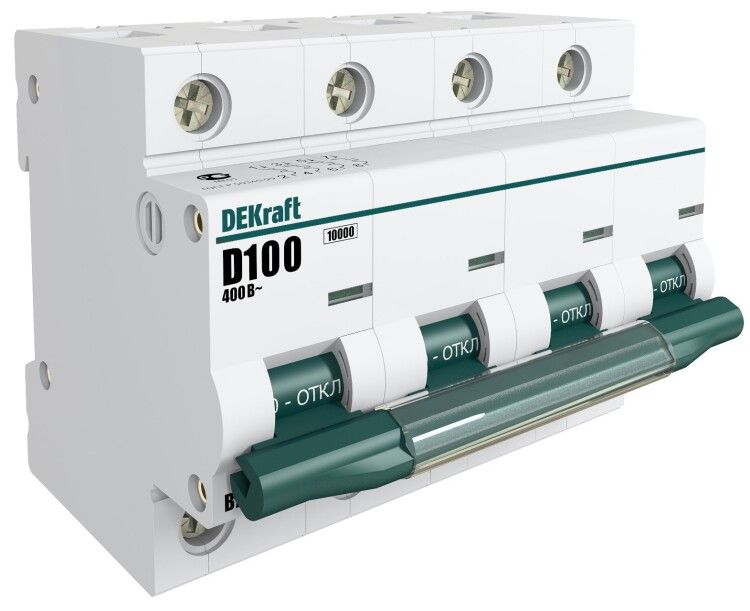

Выключатель автоматический четырехполюсный ВА-201 100А D 10кА | 13024DEK DEKraft APC

Автоматический выключатель ВА-201 от DEKraft — четырёхполюсный аппарат на 100 А с отключающей способностью 10 кА, предназначенный для защиты промышленных цепей переменного тока. Устройство устанавливается на DIN-рейку, совместимо с корпусами DEKraft и SE, и рассчитано на работу в условиях повышенной запылённости и влажности.

Назначение и область применения

ВА-201 используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленном оборудовании. Подходит для питания двигателей, конвейеров, насосов, сварочных аппаратов и других устройств с высокими пусковыми токами. Применяется в распределительных щитах на заводах, складах, производственных линиях. Номинальное напряжение 400 В и частота 50 Гц соответствуют стандартным сетям трёхфазного переменного тока в России и странах СНГ.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 4 (включая нейтраль)
• Отключающая способность: 10 кА
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (например, двигатели)
• Номинальное напряжение: 400 В AC
• Частота: 50 Гц
• Класс токоограничения: 3 — быстрое гашение дуги, снижающее повреждения контактов
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и воды
• Ширина модуля: 6 модулей (27 мм каждый, всего 162 мм)
• Глубина монтажа: 72 мм
• Максимальное сечение кабеля: до 50 мм²
• Способ монтажа: на DIN-рейку
• Исполнение: стационарное
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности
• Степень загрязнения: 3 — допускает наличие проводящей пыли и конденсата
• С коммутируемым нейтральным проводником: да — нейтраль также отключается при срабатывании
• Возможность установки доп. оборудования: да — можно подключить блоки сигнализации, расцепители, дополнительные контакты

Совместимость и монтаж

ВА-201 легко монтируется на стандартную DIN-рейку типа TS35. Благодаря двухпозиционной защелке, фиксация происходит одним движением — без необходимости использовать инструмент. Устройство полностью совместимо с корпусами и оболочками DEKRAFT и SE (Systeme Electric): все крепления, зазоры и соединения соответствуют стандартам этих серий. Для подключения используйте кабели сечением до 50 мм² — входные и выходные клеммы рассчитаны именно на этот диапазон. Обращайте внимание на глубину монтажа — требуется минимум 72 мм свободного места внутри шита.

Безопасность и стандарты

ВА-201 соответствует требованиям:

• ТР ТС 004/2011 — технический регламент ЕАЭС по безопасности электрооборудования
• ГОСТ Р 50030.2-2010 (МЭК 60947-2-98) — международный стандарт на автоматические выключатели
• ГОСТ 9098-78 — требования к конструкции и испытаниям выключателей

Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий — поэтому устройство следует устанавливать только во внутренние щиты. Класс токоограничения 3 обеспечивает минимальное тепловое воздействие на соседние элементы при аварии.

Преимущества

• Монолитная лицевая панель предотвращает доступ к внутренним механизмам — повышает безопасность при обслуживании
• Окошко-индикатор четко показывает состояние (включен / отключен) независимо от положения рукоятки — удобно при диагностике
• Поддержка коммутируемой нейтрали — позволяет полностью отключать цепь, что важно для ремонта и безопасности
• Высокая отключающая способность (10 кА) — надёжно справляется с крупными КЗ даже в мощных промышленных системах
• Совместимость с широким спектром корпусов DEKRAFT и SE — упрощает замену и сборку щитов

Ограничения применения

• Не предназначен для установки на открытых площадках — IP20 не защищает от влаги и пыли
• Не рекомендован для частых операций включения/выключения — предназначен для защиты, а не для частого ручного управления
• Не подходит для цепей постоянного тока — только переменный ток 50 Гц
• Максимальное сечение кабеля 50 мм² — нельзя подключать более толстые провода без переходника
• Климатическое исполнение УХЛ4 требует соблюдения условий хранения и эксплуатации — избегайте длительного воздействия температур ниже −40 °C

Примеры использования

• Защита трехфазного двигателя 75 кВт на конвейере
• Распределительный щит производственного участка с несколькими насосами
• Щитовая на складе с освещением, вентиляцией и зарядными станциями
• Цепь сварочного аппарата с высоким пусковым током

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — использование проводов больше 50 мм² может вызвать нагрев и повреждение клемм
• При использовании с корпусами SE или DEKRAFT — убедитесь, что дверца щита закрывается плотно, чтобы сохранить степень защиты
• Для удалённого контроля состояния устройства установите дополнительный контактный модуль — он передаст сигнал в систему управления
• При замене старого автомата — учтите, что ВА-201 имеет ширину 6 модулей (162 мм); убедитесь, что есть место в щите
• Не затягивайте клеммы слишком сильно — это может повредить пластиковые детали и нарушить герметичность контакта
