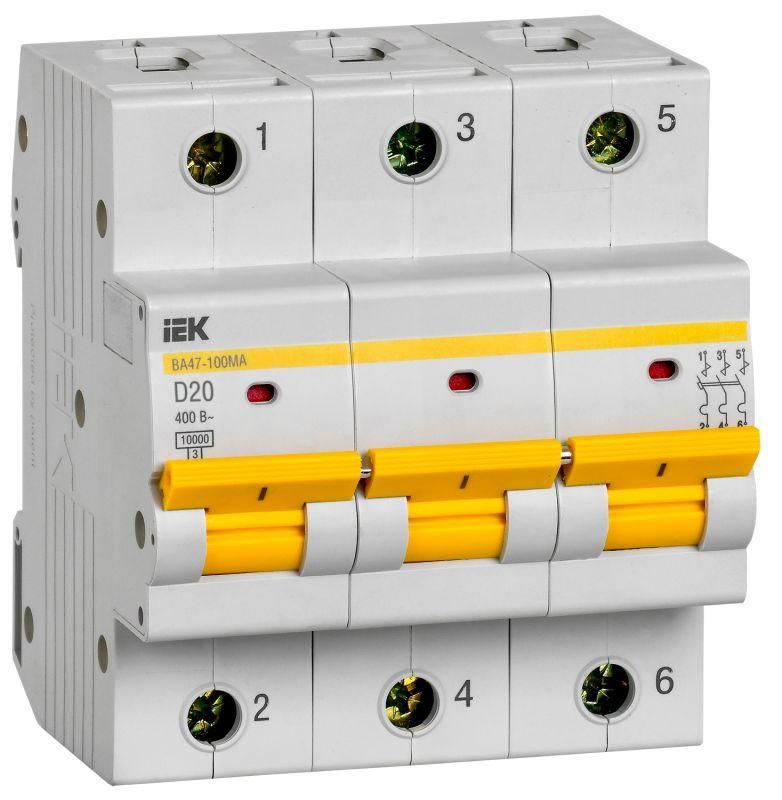

Автоматический выключатель 3п 20А 10кА D ВА47-100МА без теплового расцепителя - MVA43-3-020-D IEK

Автоматический выключатель трехполюсный 20А 10кА класс D серия ВА47-100МА без теплового расцепителя от IEK предназначен для защиты сетей с высокими пусковыми токами - например, двигателей, сварочных аппаратов или мощного оборудования. Отличается от других моделей серии ВА47-100МА отсутствием встроенного теплового расцепителя, что делает его частью составной системы защиты.

Назначение и область применения

Этот автомат используется там, где требуется только электромагнитная защита от коротких замыканий, а защита от перегрузок обеспечивается другим устройством - например, тепловым реле или контактором с термозащитой. Подходит для установки в вводно-распределительных щитах жилых домов, производственных цехов, на объектах с энергоёмким оборудованием: насосах, компрессорах, конвейерах, системах вентиляции и пожаротушения.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает автомат без срабатывания.
• Напряжение: до 400 В переменного тока (AC), частота 50 Гц - стандарт для трёхфазных сетей в России и странах СНГ.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: D - срабатывает при токе от 10 до 20 кратном от номинала; идеально для нагрузок с высокими пусковыми токами (например, двигатели).
• Полюса: три - защищает все фазы трёхфазной сети одновременно.
• Сечение провода: 2,5–35 мм2 - позволяет подключать медные провода от маломощных до мощных линий.
• Защита IP20: предохраняет от случайного прикосновения к токоведущим частям, но не защищает от воды и пыли - устанавливается внутри закрытых щитов.
• Ширина: 4,5 модуля - занимает место в щите, эквивалентное четырём стандартным автоматам по ширине (по 17,5 мм каждый).
• Температура эксплуатации: до +40 C - не рекомендуется для установки вне помещений или в сильно нагреваемых зонах.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании.

Совместимость и монтаж

Автоматический выключатель ВА47-100МА без теплового расцепителя совместим со всеми DIN-рейками стандарта EN 60715. Устанавливается в щитах серии KARAT от IEK, а также в аналогичных по габаритам корпусах других производителей. Для работы требует внешнего теплового расцепителя или другой схемы защиты перегрузки - сам по себе он не реагирует на длительную перегрузку. Монтировать можно только в сухих помещениях с хорошей вентиляцией. Клеммы рассчитаны на затяжку моментом 1,8 Нм - переусердствовать нельзя, чтобы не повредить контакт.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Автомат имеет сертификат соответствия ЕАС, допущен к использованию в РФ и странах ЕАЭС.

Преимущества

• Высокая коммутационная способность (10 кА) обеспечивает надёжность даже при серьёзных авариях.
• Характеристика D исключает ложные срабатывания при запуске двигателей или трансформаторов.
• Поддерживает широкий диапазон сечений проводов - удобно при проектировании линий разной мощности.
• Может быть дополнительно оснащён вспомогательными контактами, катушками отключения или сигнализацией - гибкая система сборки.

Ограничения применения

• Не применяется самостоятельно для защиты от перегрузок - обязательно нужен внешний механизм защиты (например, тепловое реле).
• Не подходит для установки во влажных, пыльных или открытых местах из-за степени защиты IP20.
• Запрещено использовать в цепях постоянного тока - работает только на переменном токе 50 Гц.
• Не рекомендуется для бытовых розеток или освещения - слишком “сильный” для таких задач, лучше выбрать характеристику C.

Примеры использования

• Щит управления насосной станцией - защита от КЗ, перегрузка контролируется реле.
• Линия питания промышленного станка с асинхронным двигателем.
• Фазовый участок вводного щита на заводе, где каждая фаза защищена отдельно, а перегрузка отслеживается через ЦСП.
• Цепь питания системы принудительной вентиляции в химическом цеху.

Практические советы

• Выбирая этот автомат, проверьте, есть ли в вашей схеме внешняя защита от перегрузки - без неё оборудование может выйти из строя.
• При монтаже используйте только медные провода сечением 2,5–35 мм2 - алюминий не допускается.
• Обязательно пометьте автомат в щите: «Только КЗ - перегрузка защищена отдельно» - так вы избежите путаницы при ремонте.
• Если вам нужна защита и от перегрузки, выбирайте модель ВА47-100МА с тепловым расцепителем - эта версия без него специально для сложных схем.
• Проверяйте соответствие номинала автомата и теплового реле - они должны быть согласованы по току (например, 20 А и 20 А).
