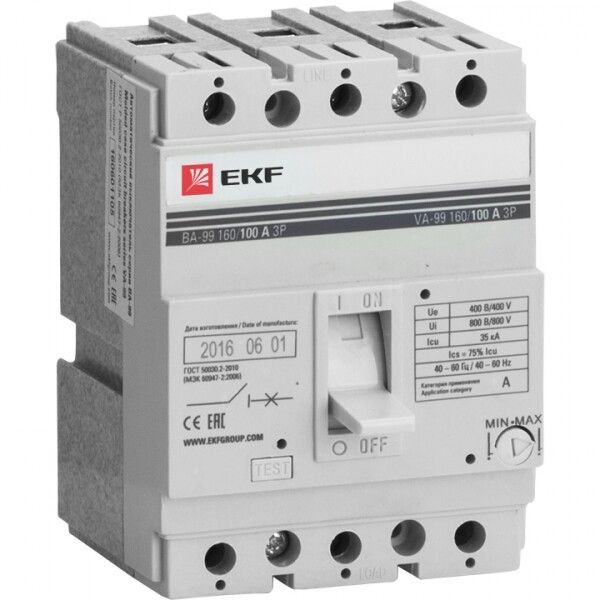

Автоматический выключатель ВА-99 160/80А 3P 35кА EKF PROxima | mccb99-160-80

Технические характеристики Выключателя автоматического ВА-99 160/80А 3P 35кА EKF PROxima

Степень защиты (IP): IP30.
Подходит для монтажа на DIN-рейку: нет.
Конструкция прибора: Встроенное устройство стационарного исполнения.
Тип подключения силовой электрической цепи: Кабельная клемма.
Тип управляющего элемента: Перекидной рычаг.
Моторный привод (дополнительно): да.
Встроенный моторный привод: нет.
Диапазон уставки тока расцепления: 64-80.
Вес: 1,3.
Вид подключения главной электрической цепи: Переднее присоединение.
Возможность установки индикатора отключения: да.
Диапазон краткосрочной задержки расцепителя короткого замыкания: нет.
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 800.
Комплексная защита от замыканий на землю: нет.
С расцеплением под напряжением: да.
Серия: PROxima.
Гарантия, лет: 7.
Количество полюсов: 3.
Номинальный ток, In A: 80.
Номинальная отключающая способность Icu при 400 В, 50 Гц: 35

Преимущества Выключателя автоматического ВА-99 160/80А 3P 35кА EKF PROxima

Стабильность параметров во времени. Однородная биметаллическая пластина
Лучшая электропроводность. Присоединительные шины из электротехнической меди с покрытием серебром
Регулируемый электромагнитный расцепитель. Регулирующая уставка по току Ir = (0,8 – 1 In) для ТМ регулируемого
Не поддерживает горение. Корпус из термостойкой пластмассы
Мгновенная коммутация. Пружина механизма расцепления
Полный ассортимент дополнительных устройств. Места присоединения дополнительных устройств
Серебросодержащая композитная напайка с вольфрамом
Лучшая электропроводность. Гибкое соединение из электротехнической меди
Лучшее гашение дуги. Однородные по толщине и массивные пластины
Максимальные возможности настройки микропроцессорного расцепителя. Регулирующая уставка по току Ir = (0,4 – 1 In). Настройка селективности в габаритах 250, 400,800. Настройка защиты по мгновенному току и току КЗ
Низкое переходное сопротивление и высокая сопротивляемость разрушению контактов при коммутации

Применение Выключателя автоматического ВА-99 160/80А 3P 35кА EKF PROxima

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.
