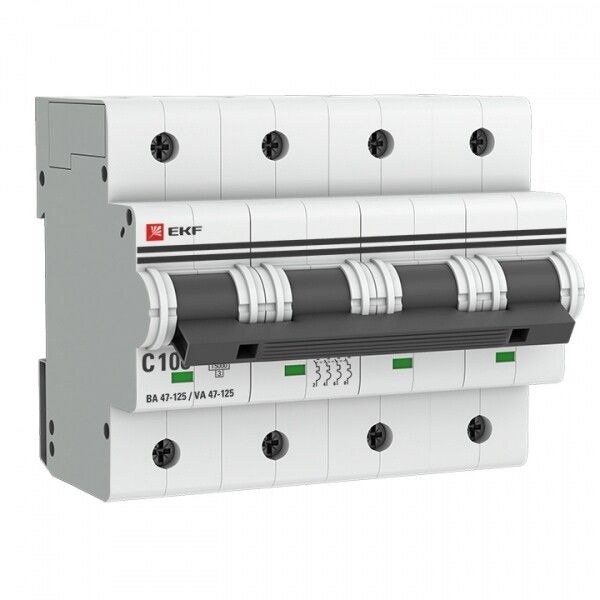

Автоматический выключатель ВА 47-125 4P 100А (C) 15кА EKF PROxima - mcb47125-4-100C

Автоматический выключатель ВА 47-125 - это четырёхполюсный модульный аппарат с номинальным током 100 А и отключающей способностью 15 кА, предназначенный для защиты сетей в бытовых и промышленных объектах. Произведённый компанией EKF, он соответствует требованиям ГОСТ Р 50345-2010 и устанавливается на DIN-рейку.

Назначение и область применения

Автоматический выключатель ВА 47-125 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с трёхфазным питанием. Четыре полюса позволяют одновременно отключать все фазы и нейтраль, что важно для безопасного обслуживания оборудования. Применяется там, где требуется надёжная защита мощных нагрузок - например, на входе в щит, на линиях питания станков, насосов, систем вентиляции.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 230 В (переменный ток, частота 50 Гц)
• Количество полюсов: 4 (L1, L2, L3, N - с коммутируемым нейтральным проводником)
• Номинальная отключающая способность: 15 кА
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (электродвигатели, освещение, нагреватели)
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее термическое воздействие на провода
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное напряжение: 4 кВ - устойчивость к скачкам напряжения
• Поперечное сечение подключаемых проводов: 1–25 мм2
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина: 6 модулей (27 мм на один модуль = 162 мм)
• Глубина монтажа: 44 мм
• Рабочий диапазон температур: от –10 C до +50 C
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с повышенной влажностью и колебаниями температуры
• Способ монтажа: на DIN-рейку типа TS35

Совместимость и монтаж

Автоматический выключатель ВА 47-125 совместим с любыми стандартными DIN-рейками, используемыми в электрошкафах. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требует. Обратите внимание: глубина установки составляет 44 мм - убедитесь, что в шкафу достаточно места. Коммутируемый нейтральный проводник позволяет полностью отключить цепь, включая ноль, что необходимо для работ по техобслуживанию. Подключайте провода сечением от 1 до 25 мм2 - более толстые нельзя использовать. Накручивать провода следует равномерно, без повреждения жил, чтобы избежать перегрева контактов.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006), что гарантирует соответствие европейским нормам безопасности. Класс токоограничения 3 обеспечивает минимальную энергию, проходящую через цепь при КЗ, снижая риск возгорания. Двойной разрыв контактов и две дугогасительные камеры обеспечивают надёжное гашение дуги даже при максимальной отключающей способности 15 кА. Серебросодержащая контактная группа увеличивает долговечность и снижает переходное сопротивление. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешней среды - применять можно только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (15 кА) позволяет заменить силовые автоматы в большинстве распределительных щитов
• Коммутируемый нейтраль - безопаснее при ремонте и проверках
• Класс 3 токоограничения - меньше теплового удара на кабелях и оборудовании
• Серебряные контакты - длительный срок службы, устойчивость к окислению
• Универсальная ширина 6 модулей - легко встраивается в стандартные щиты
• Гарантия 84 месяца - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для работы вне закрытых щитов - IP20 не защищает от воды, пыли и механических повреждений
• Не подходит для постоянной работы при температурах ниже –10 C или выше +50 C
• Нельзя использовать в цепях с постоянным током (DC) - только переменный (AC)
• Не рекомендован для защиты светодиодных светильников с активными источниками питания - возможны ложные срабатывания из-за бросков тока при включении
• Не является устройством дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Главный ввод в квартиру или частный дом с трёхфазным питанием
• Защита линии питания группы станков на производстве
• Щитовая защита системы кондиционирования с трёхфазным компрессором
• Распределительный щит торгового центра с несколькими нагрузками
• Подключение автономного генератора с выводом на три фазы и нейтраль

Практические советы

• Выбирая автомат ВА 47-125, учитывайте суммарную мощность всех подключённых потребителей - она не должна превышать 23 кВт при 230 В (для каждой фазы)
• Если в цепи есть двигатели, убедитесь, что их пусковой ток не превышает 5–7× от 100 А; иначе возможны ложные срабатывания
• Для усиления защиты добавьте УЗО после этого автомата - ВА 47-125 не реагирует на утечки тока
• Проверяйте плотность затяжки клемм - слабый контакт вызывает перегрев, особенно при токе 100 А
• При замене старого автомата - убедитесь, что новая модель имеет ту же ширину (6 модулей) и тип крепления
• Не используйте этот автомат в качестве основного рубильника - он не рассчитан на частые ручные включения/выключения
