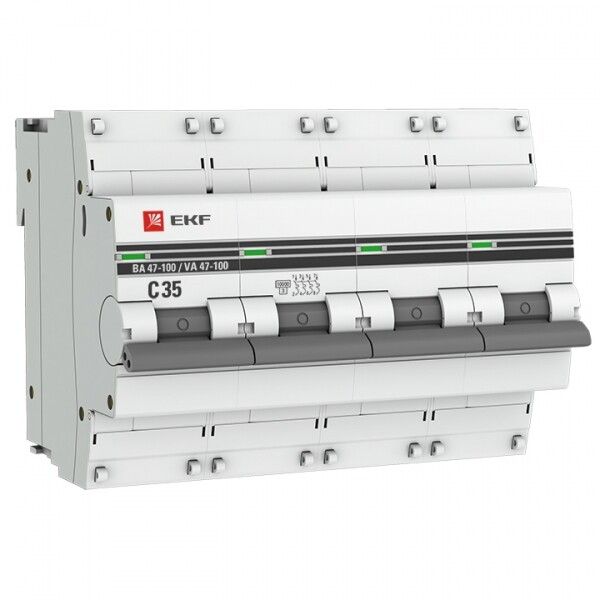

Автоматический выключатель ВА 47-100 4P 35А (C) 10kA EKF PROxima - mcb47100-4-35C-pro

Автоматический выключатель модульный четырехполюсный ВА 47-100 35А (C) 10кА от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах с переменным током. Этот автомат обеспечивает надёжную работу на DIN-рейке и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный ВА 47-100 35А (C) 10кА используется для защиты трёхфазных цепей с нулевым проводником. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется одновременная коммутация всех фаз и нуля - например, для питания оборудования с трёхфазной нагрузкой и необходимостью отключения нейтрали.

Технические характеристики

• Номинальный ток: 35 А - максимальный постоянный ток, который выдерживается без срабатывания;
• Номинальное напряжение: 400 В (до 660 В изоляция) - рассчитан на сети 230/400 В, безопасен при кратковременных скачках до 660 В;
• Количество полюсов: 4 - три фазы + нейтраль, все полюса коммутируются одновременно;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, двигатели, освещение, оборудование);
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую и электродинамическую нагрузку на сеть;
• Тип расцепителя: электромагнитный + тепловой - защищает от сверхтоков и длительных перегрузок;
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, не предназначена для открытой установки вне щита;
• Поперечное сечение провода: 1–35 мм2 - позволяет подключать медные провода любого распространённого сечения;
• Частота: 50 Гц - работает только в сетях с промышленной частотой;
• Тип напряжения: AC - не постоянному току;
• Ширина: 6 модулей (18 мм каждый) - занимает 108 мм места на DIN-рейке;
• Глубина монтажа: 45 мм - требует минимум 45 мм свободного пространства внутри щита;
• Рабочая температура: –10…+50 C - можно использовать в неотапливаемых помещениях, но не на улице;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные броски напряжения, такие как грозовые импульсы;
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при аварии, что повышает безопасность;
• Серия: ВА 47-100 - часть проверенной линейки EKF PROxima с единым дизайном и совместимостью;
• Исполнение: стационарное - не предназначен для перемещения или частой перестановки;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм;
• Климатическое исполнение: УХЛ3.1 - допущен к использованию в закрытых помещениях с умеренным климатом, возможна запылённость и колебания влажности.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный ВА 47-100 35А (C) 10кА легко монтируется на любую DIN-рейку типа TS35. Для подключения используйте провода сечением от 1 до 35 мм2 - зажимы обеспечивают плотный контакт даже при многожильных проводах. Обязательно затяните клеммы моментом, соответствующим рекомендациям производителя (обычно 0,8 Нм). Все четыре полюса имеют одинаковый механизм отключения - при сработке одного, остальные отключаются автоматически. Монтаж выполняйте в сухих, хорошо вентилируемых щитах. Убедитесь, что глубина корпуса (45 мм) не препятствует закрыванию крышки щита.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-1-2010 (соответствует IEC 60898-2-2006). Соответствует требованиям безопасности для устройств категории перенапряжения III, класса загрязнения 2. Комплексная защита (электромагнитная + тепловая) гарантирует срабатывание при любом типе аварии. Отключение нейтрали исключает риск сохранения потенциала на оборудовании после отключения. Сертификаты подтверждают соответствие нормам для использования в бытовых и промышленных условиях.

Преимущества

• Комбинированная защита - два механизма срабатывания (тепловой и электромагнитный) обеспечивают точность реакции на перегрузки и КЗ;
• Коммутируемый ноль - повышает безопасность обслуживания и ремонта электрооборудования;
• Высокая отключающая способность (10 кА) - подходит для мест с высокой вероятностью КЗ, таких как промзоны и многоэтажные дома;
• Класс токоограничения 3 - снижает риск повреждения кабеля и других элементов сети во время КЗ;
• Поддержка больших сечений проводов - удобство при подключении мощных потребителей;
• Долгий срок службы - гарантированный срок 84 месяца (7 лет) при соблюдении условий эксплуатации.

Ограничения применения

• Не для постоянного тока - только переменный ток 50 Гц;
• Защита IP20 - нельзя устанавливать в сырых, пыльных или outdoor-объектах без дополнительной защиты;
• Работает только при температуре выше –10 C - не подходит для холодных неотапливаемых помещений зимой;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Не предназначен для частого ручного включения/выключения - предназначен для аварийного отключения, а не для регулярной коммутации;
• Требуется место на DIN-рейке - 6 модулей занимают значительную площадь в малогабаритных щитах.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита трёхфазной группы розеток и кондиционеров;
• Производственный участок - питание насосов, компрессоров, станков с трёхфазным двигателем и нейтральной линией;
• Общественное здание - управление световым оборудованием, HVAC-системами с выводом нуля;
• Цех с преобразователями частоты - когда необходимо полностью отключать питание, включая ноль, для проведения работ.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть действительно требует отключения нуля - в некоторых случаях достаточно 3P автомата;
• Проверьте суммарную нагрузку на группу: 35 А × 400 В = 14 кВт - не превышайте эту величину;
• Если планируете подключать кабель сечением более 25 мм2 - используйте специальные наконечники для лучшего контакта;
• При сборке щита располагайте автоматы так, чтобы был доступ ко всем клеммам - особенно важно для четвертого полюса (нейтраль);
• Для усиления защиты параллельно установите УЗО - ВА 47-100 сам по себе не реагирует на утечки тока;
• При наличии нескольких автоматов этой серии - они взаимозаменяемы между собой благодаря единому формату серии EKF PROxima.
