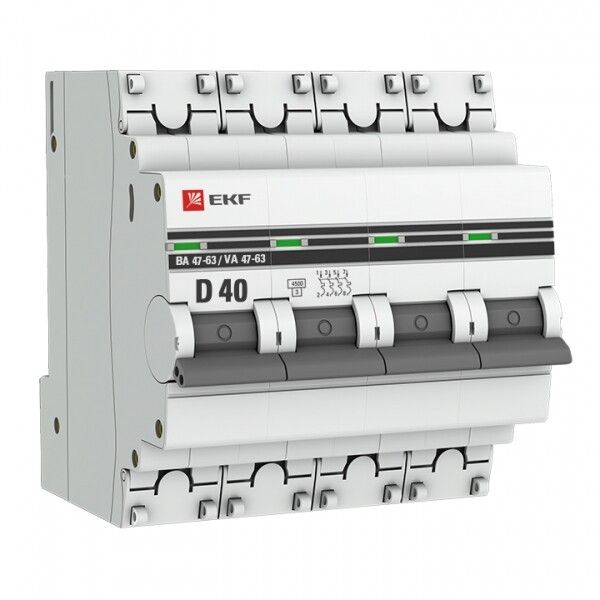

Выключатель автоматический четырехполюсный ВА 47-63 40А D 4,5кА PROxima | mcb4763-4-40D-pro EKF

Автоматический выключатель модульный четырехполюсный 40А D 4.5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот выключатель серий ВА 47-63 и PROxima обеспечивает надежную работу на DIN-рейке, совместим с нагрузками до 40 А и подходит для трехфазных сетей 400 В.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 40А D 4.5кА ВА 47-63 используется для защиты четырехпроводных трёхфазных цепей переменного тока частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для питания оборудования с высокими пусковыми токами - например, двигателей, компрессоров, насосов, сварочных аппаратов.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: D - предназначена для защиты цепей с высокими пусковыми токами (до 10–20 крат от номинала)
• Номинальное напряжение: 400 В AC / 660 В изоляции - работает в трёхфазных сетях 380/400 В, с запасом по изоляции
• Отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно
• Сечение провода: 1 – 25 мм2 - подходит для медных проводов любого распространённого сечения
• Тип расцепителя: тепловой + электромагнитный - реагирует на длительную перегрузку и мгновенное КЗ
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина по модулю: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 41 мм - требует минимального свободного пространства внутри щита
• Потери мощности: 10,3 Вт - энергоэффективность при работе на номинале
• Рабочая температура: от -25C до +50C - допустимо использование в неотапливаемых помещениях
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность сети
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ
• Категория перенапряжения: III - подходит для установки в распределительных устройствах вторичного уровня
• Степень загрязнения: 2 - допустимо применение в условиях умеренной запылённости

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 40А D 4.5кА ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковыми крышками. Эти крышки позволяют опломбировать устройство, предотвращая несанкционированное вмешательство. Нейтральный проводник подключается через отдельный контакт, что важно для правильной работы системы TN-S и TN-C-S. Максимальное сечение провода - 25 мм2; для меньших сечений используйте наконечники.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Соответствие норме гарантирует проверенную безопасность, точность срабатывания и долговечность. Класс токоограничения 3 и импульсная прочность 4 кВ повышают уровень защиты оборудования и персонала. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный, «сработал» - белый. Это позволяет быстро диагностировать причину отключения без вскрытия щита.

Преимущества

• Усиленный корпус с заклёпками - предотвращает деформацию и расхождение корпуса при многократных срабатываниях
• Защитные крышки на зажимах - исключают случайное прикосновение к токоведущим частям и позволяют пломбировать устройство
• Удобная ручка управления - легко визуально определить положение и обеспечивает надёжный хват даже в перчатках
• Цветовая индикация - ускоряет поиск причины отключения
• Серия ВА 47-63 - проверенная временем конструкция, широко применяемая в России и СНГ
• Гарантия 84 месяца - один из самых длинных сроков среди аналогов

Ограничения применения

• Не предназначен для установки вне щитов - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для цепей с постоянным током - только для переменного тока 50 Гц
• Не подходит для защиты цепей с очень высокими пусковыми токами выше 20×In - для таких случаев нужен класс C или K
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется отдельный УЗО
• Не следует использовать в местах с температурой ниже -25C или выше +50C - возможны отказы в экстремальных условиях

Примеры использования

• Щит освещения и силового оборудования в производственном цехе
• Распределительный щит многоэтажного дома с трёхфазной подводкой
• Защита группы электродвигателей на конвейере
• Подключение варочной панели, духового шкафа и другого мощного оборудования в квартире
• Обеспечение безопасности в системах HVAC с насосами и вентиляторами

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не более 25 мм2, не менее 1 мм2
• При подключении нейтрали соблюдайте полярность - она должна идти на помеченный вывод N
• Избегайте перегрузки щита - глубина монтажа 41 мм требует минимум 50 мм свободного пространства сзади
• Для сложных систем используйте этот выключатель вместе с УЗО - он не защищает от утечек тока
• При замене старого автомата убедитесь, что новый тоже 4-полюсный - нельзя менять на 3-полюсный, если есть нейтраль
• Проверяйте индикатор после каждого отключения - если он белый, значит, сработала защита, а не ручка
