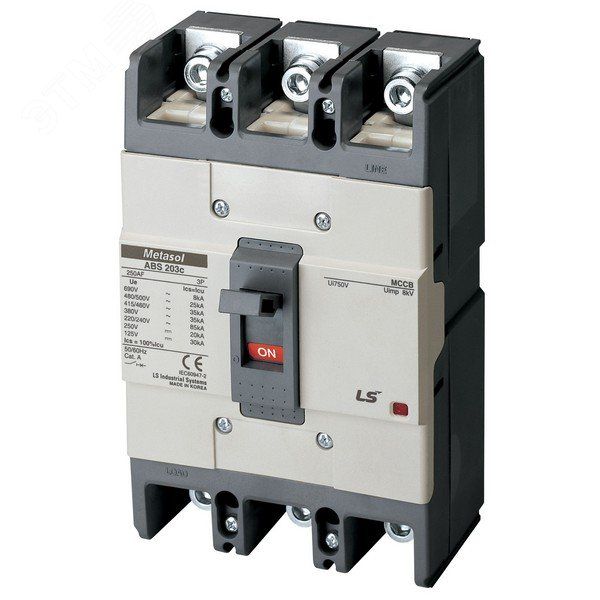

Автоматический выключатель ABN203c 125A (30/26кА 380/415В) 3Р | 137005400 LSIS

Автоматический выключатель ABN203c LSIS - трёхполюсный прибор в литом корпусе с номинальным током 125 А и отключающей способностью 26 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Подходит для установки на монтажную плату в промышленном оборудовании.

Назначение и область применения

ABN203c LSIS используется для защиты силовых цепей переменного тока с напряжением до 690 В и частотой 50 Гц. Обеспечивает надёжную защиту от токов перегрузки и короткого замыкания. Применяется в системах распределения электроэнергии, где требуется стационарная установка: панелях управления, щитах оборудования, станках, конвейерах, насосных станциях. Также подходит для редких оперативных включений и отключений нагрузки.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальная отключающая способность: 26 кА
• Номинальное напряжение: 690 В (переменный ток, 50 Гц)
• Тип расцепителя: термомагнитный, нерегулируемый (тепловой + электромагнитный)
• Исполнение: стационарное
• Способ монтажа: на монтажную плату (фиксация через отверстия в основании)
• Привод: ручной (ручка включения/выключения)

Совместимость и монтаж

ABN203c LSIS устанавливается исключительно на монтажную плату - не имеет DIN-рейки. Для монтажа требуются отверстия соответствующего размера в панели. Устройство фиксируется болтами через базовые крепления. Нельзя использовать в шкафах с DIN-рейками. Перед установкой проверьте соответствие габаритов и расположения крепёжных отверстий. Соединение проводов осуществляется снизу или сверху - допускаются медные жилы сечением до 50 мм2. Клеммы рассчитаны на момент затяжки 1,8–2,2 Нм.

Безопасность и стандарты

ABN203c LSIS соответствует международным требованиям IEC 60947-2. Обладает сертификатами на применение в промышленных сетях. Конструкция обеспечивает изоляцию и предотвращает случайное прикосновение к токоведущим частям при установленном корпусе. Не предназначен для работы во взрывоопасных зонах.

Преимущества

• Высокая отключающая способность (26 кА) - надёжно прерывает аварийные токи даже в мощных сетях
• Нерегулируемый термомагнитный расцепитель - минимизирует риск некорректной настройки, повышает надёжность
• Литой корпус - прочный, защищён от механических воздействий и внешней среды
• Универсальное напряжение 690 В - совместим с большинством промышленных систем 380–415 В

Ограничения применения

• Не подходит для частых включений - не предназначен для интенсивной коммутации (например, как контактор)
• Только стационарная установка - нельзя перемещать или использовать в портативных устройствах
• Отсутствует возможность регулировки порогов срабатывания - не применяется там, где нужна точная настройка токов
• Не имеет IP-защиты - не рекомендован для открытых площадок или сырых помещений без дополнительной защиты
• Требует монтажа на плату - не совместим со стандартными DIN-рейками

Примеры использования

• Защита главного входа в промышленный станок с питанием 400 В
• Распределительный автомат в щите управления конвейерной линией
• Коммутационный аппарат в системе питания насосной группы
• Функция отключения в цепи нагревательного элемента с высокими пусковыми токами

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 125 А - превышение вызовет ложные срабатывания
• При монтаже на плату используйте изолирующие прокладки, чтобы избежать замыканий на металлический каркас
• Не закручивайте клеммы сильнее 2,2 Нм - есть риск повреждения контактной системы
• ABN203c LSIS - часть серии Metasol; при замене можно использовать аналогичные модели этой же серии
• При проектировании учтите, что устройство не имеет встроенной сигнализации - для контроля состояния потребуется внешний модуль
