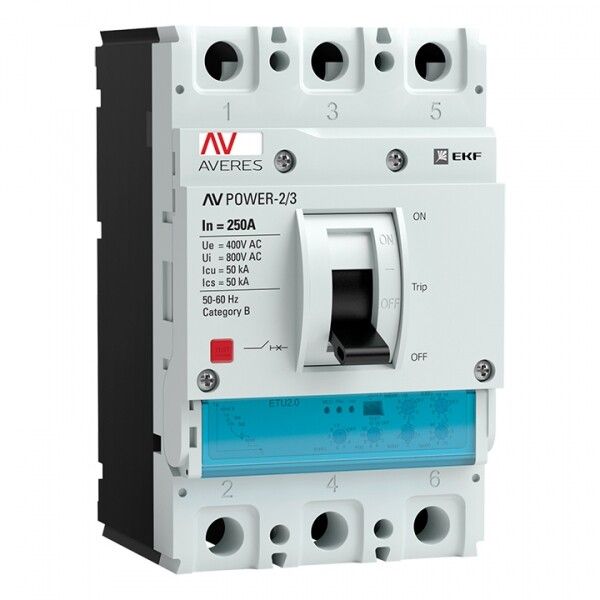

Автоматический выключатель AV POWER-2/3 250А 50kA ETU2.0 | mccb-23-250-2.0-av EKF

Автоматический выключатель 3-полюсный 250 А 50 кА AV POWER-2/3 ETU2.0 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель из серии AV POWER оснащена комбинированным расцепителем, болтовым подключением и возможностью установки моторного привода - что делает её надёжным решением для централизованного управления нагрузками.

Назначение и область применения

Автоматический выключатель 3-полюсный 250 А 50 кА AV POWER-2/3 ETU2.0 используется для редких операций включения и отключения тока в штатном режиме, а также для аварийной защиты. Применяется в промышленных электроустановках с напряжением 400 В переменного тока частотой 50 Гц. Подходит для защиты:

• распределительных сетей;
• электродвигателей средней мощности;
• групповых потребителей на производстве.

Не предназначен для частого ручного включения/выключения - это не рубильник. Для систем с высокой частотой коммутации рекомендуются контакторы.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальная отключающая способность: 50 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить.
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях 380–415 В.
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двухступенчатую защиту: медленную - от перегрузки, быструю - от КЗ.
• Диапазон регулировки тока КЗ: 500–3500 А - можно настроить чувствительность к короткому замыканию под конкретную нагрузку.
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды и пыли.
• Максимальное сечение кабеля: 95 мм2 - допустимый размер жил для болтового зажима.
• Подключение: болтовое - требует фиксации кабелей гайками, не поддерживает DIN-рейку.
• Способ монтажа: монтажная плата - устанавливается на металлический щит с помощью крепёжных отверстий, не встраивается в шкафы с DIN-рейкой.
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу при температуре от −25C до +40C, в помещениях с умеренной влажностью.
• Индикация: есть указатель расцепления - видно, почему выключился (по перегрузке или КЗ).
• Моторный привод: да - позволяет удалённо включать/отключать аппарат через внешний сигнал (например, от системы АСУ ТП).
• Гарантия: 120 месяцев (10 лет).

Совместимость и монтаж

Автоматический выключатель 3-полюсный 250 А 50 кА AV POWER-2/3 ETU2.0 монтируется на монтажную плату с помощью четырёх крепёжных отверстий. Размеры соответствуют стандартам серии AV POWER - совместим с другими аппаратами этой же серии. Болтовые зажимы позволяют подключать кабели сечением до 95 мм2. Для правильного монтажа:

• обязательно соблюдайте момент затяжки болтов - указан в руководстве производителя;
• не используйте кабели меньше 16 мм2 - риск плохого контакта;
• при использовании моторного привода требуется подключение управляющего сигнала 24 В DC / 230 В AC - проверьте наличие входа на корпусе перед установкой.

Расцепители серии AV POWER унифицированы - можно заменить ETU2.0 на другой тип (например, ETU4.0) без изменения основания, если необходимо изменить функционал защиты.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 250 А 50 кА AV POWER-2/3 ETU2.0 соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2:2006). Это гарантирует соответствие международным нормам безопасности, испытаний на отключающую способность и долговечность. Сертификаты подтверждают работоспособность при предельных токах КЗ до 50 кА.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для крупных промышленных объектов с большими токами КЗ.
• Настройка тока КЗ в широком диапазоне - адаптация под различные типы нагрузок без замены аппарата.
• Наличие моторного привода - удобно для автоматизированных систем и дистанционного управления.
• Указатель расцепления - снижает время диагностики отказов.
• Долгий срок гарантии (10 лет) - свидетельствует о качестве сборки и компонентов.

Ограничения применения

• Степень защиты IP30 - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной оболочки.
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния (вкл./выкл.) без внешних модулей.
• Не поддерживает DIN-рейку - требует специальной монтажной платы, увеличивает объём щита.
• Не предназначен для частого ручного включения - ограниченная механическая износостойкость по сравнению с контакторами.
• Работает только с переменным током - не применяется в цепях постоянного тока.

Примеры использования

• Защита главного ввода на производственном участке с несколькими двигателями.
• Щит питания конвейерной линии с групповым управлением.
• Распределительный пункт на заводе с центральным контролем (через моторный привод).
• Объекты пищевой, химической или металлургической промышленности с напряжением 400 В и токами до 250 А.

Практические советы

• Выбирая этот автомат, обязательно проверьте расчетный ток КЗ в вашей сети - он должен быть ниже 50 кА.
• Если нужна сигнализация состояния, добавьте внешние вспомогательные контакты - они совместимы с сериями AV POWER.
• При установке на монтажную плиту оставьте минимум 50 мм свободного места вокруг для теплоотвода.
• Для обслуживания - всегда отключайте питание и используйте средства защиты; даже при выключенном положении внутри остаётся опасное напряжение.
• При замене расцепителя - используйте оригинальные детали от EKF, чтобы сохранить класс отключения и гарантию.
