Автоматический выключатель AV POWER-3/3 400А 50kA ETU6.0 | mccb-33-400-6.0-av EKF

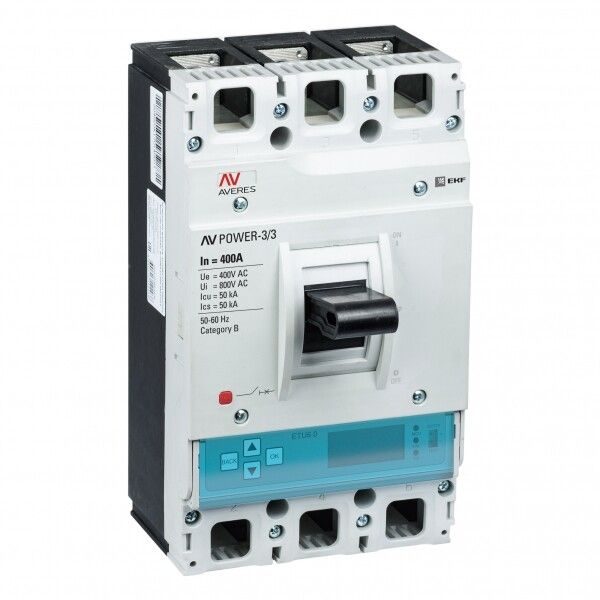

Автоматический выключатель 3-полюсный 400А 50кА ETU6.0 AV POWER-3/3 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель относится к серии AV POWER и оснащена электронным расцепителем ETU6.0, что обеспечивает точную настройку защиты и надежную работу в условиях высоких токов.

Назначение и область применения

Автоматический выключатель 3-полюсный 400А 50кА ETU6.0 AV POWER-3/3 используется для коммутации и защиты электрических цепей в промышленных объектах. Подходит для защиты распределительных сетей, силовых шин и электродвигателей средней и большой мощности. Применяется там, где требуется надежная защита при высоких токах короткого замыкания - например, на производствах, в насосных станциях, на конвейерах и в системах энергообеспечения.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 400–690 В переменного тока - работает в сетях с напряжением до 690 В, чаще всего применяется в 400 В трёхфазных сетях.
• Отключающая способность: 50 кА - способен безопасно отключить цепь даже при сверхтоке до 50 тысяч ампер.
• Тип расцепителя: Электронный ETU6.0 - позволяет точно настраивать пороги защиты по времени и величине тока.
• Защита от перегрузки: Диапазон настройки 160–400 А - можно задать чувствительность защиты под конкретную нагрузку.
• Защита от КЗ: Диапазон регулировки 800–5600 А - гибкая настройка быстродействия при аварийных токах.
• Степень защиты: IP30 - защищён от доступа пальцев и предметов более 2,5 мм, но не от воды и пыли.
• Максимальное сечение кабеля: 240 мм2 - позволяет подключать крупногабаритные медные жилы.
• Подключение: Болтовое - требует физического закрепления проводов болтами, обеспечивает прочный контакт.
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 90%.
• Гарантия: 120 месяцев - длительный срок гарантии, подтверждающий качество сборки.
• Стандарт: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международному уровню безопасности и надёжности.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 400А 50кА ETU6.0 AV POWER-3/3 монтируется на монтажную плату. Для установки требуется свободное место в щите с достаточными зазорами для теплоотвода. Все три полюса имеют одинаковое болтовое подключение - важно соблюдать равномерность затяжки контактов. Моторный привод позволяет удалённо управлять выключателем через внешний механизм, хотя сам привод не входит в комплект - его необходимо заказывать отдельно. Расцепитель ETU6.0 унифицирован и совместим с другими устройствами серии AV POWER - его можно заменить без изменения основания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и МЭК 60947-2-2006, что гарантирует соответствие европейским и российским нормам безопасности. Индикатор отключения и указатель расцепления позволяют визуально определить причину отключения - перегрузка или КЗ. Наличие электронного расцепителя исключает случайные срабатывания из-за колебаний сети. Однако степень защиты IP30 не допускает использование в сырых или запылённых местах без дополнительной защиты корпуса.

Преимущества

• Электронный расцепитель ETU6.0 даёт точную настройку защиты - снижает риск ложных срабатываний и увеличивает время бесперебойной работы оборудования.
• Широкий диапазон настройки токов перегрузки и КЗ позволяет адаптировать защиту под любую нагрузку - от слаботочных двигателей до мощных станков.
• Универсальный форм-фактор расцепителя упрощает обслуживание и замену - достаточно снять старый и установить новый без переделки монтажа.
• Высокая отключающая способность (50 кА) делает модель подходящей для современных промышленных сетей с высокими токами КЗ.
• Длительная гарантия (10 лет) говорит о долговечности конструкции и качественной сборке.

Ограничения применения

• Не предназначен для использования вне помещений - IP30 не защищает от влаги и пыли.
• Не подходит для частых операций включения/выключения - предназначен для редких коммутаций, не является аппаратом управления.
• Требует наличия монтажной платы - нельзя установить на DIN-рейку.
• Не имеет встроенного моторного привода - для дистанционного управления нужен внешний привод.
• Не рекомендован для сетей постоянного тока - работает только с переменным током AC.

Примеры использования

• Щитовая распределительной станции на заводе - защита главного входа и секций питания.
• Питание крупного асинхронного двигателя (например, насоса или компрессора) - настройка тока перегрузки под рабочий ток мотора.
• Центральное распределение энергии в производственном цехе - защита групповых линий с токами до 400 А.
• Объекты с высокой плотностью нагрузки - торговые центры, логистические терминалы, где возможны скачки тока.

Практические советы

• При выборе убедитесь, что расчетный ток нагрузки не превышает 400 А - лучше выбирать с запасом 10–15%, чтобы избежать частых срабатываний.
• Настройте расцепитель ETU6.0 по реальным параметрам нагрузки - используйте данные паспорта двигателя или таблицы потребления.
• Проверьте сечение кабеля - при использовании жил 240 мм2 обязательно используйте правильные наконечники и усилие затяжки болтов (не переусердствуйте!).
• Для условий повышенной влажности или пыли установите выключатель внутрь герметичного бокса с классом защиты IP54 или выше.
• При замене расцепителя всегда отключайте питание - даже при отключенном положении контакты могут находиться под напряжением.
• Сохраняйте документацию на настройки ETU6.0 - при сбросе параметров восстановление будет проще.
