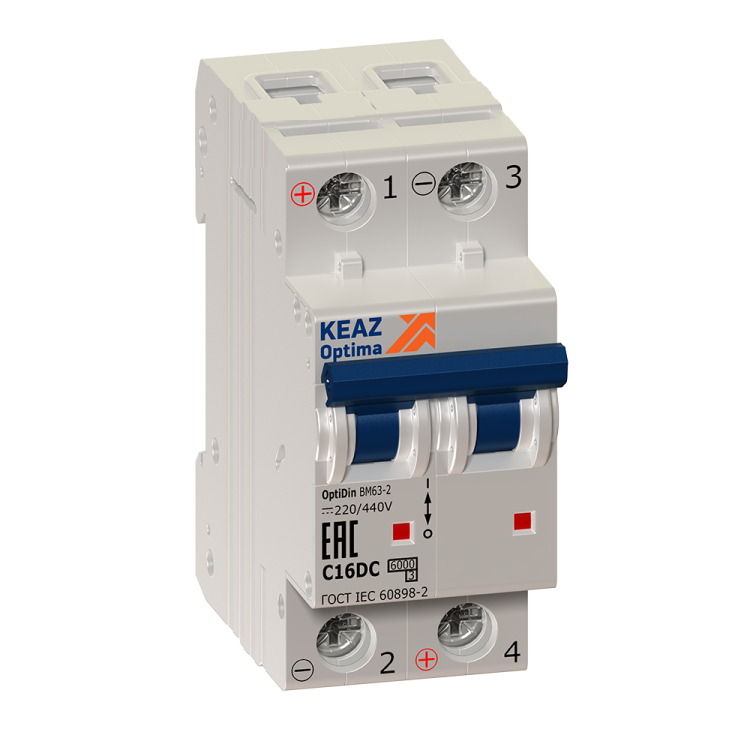

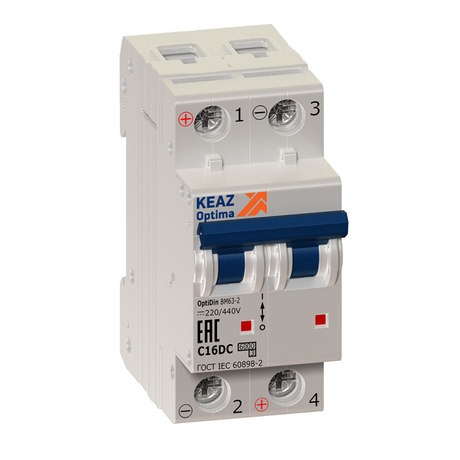

Выключатель автоматический двухполюсный OptiDin BM63-2Z16-DC-УХЛ3 (Новый) | 261279 КЭАЗ

Автоматический выключатель модульный двухполюсный 16А Z 6кА DC BM63-2Z16-DC-УХЛ3 предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат, выпускаемый КЭАЗ в серии OptiDin, применяется в системах с высокой надежностью - таких как солнечные , системы хранения энергии, железнодорожные и специализированные промышленные установки.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 16А Z 6кА DC BM63-2Z16-DC-УХЛ3 защищает электрические цепи постоянного тока (DC) от сверхтоков. Отличается повышенной отключающей способностью - до 6 кА при постоянном токе, что важно для современных возобновляемых источников энергии. Подходит для использования в системах с батарейными массивами, фотоэлектрическими станциями, зарядных устройствах EV, тяговых сетях и других DC-системах, где требуется точная и быстрая защита.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток без срабатывания.
• Тип тока: Только постоянный (DC) - не переменному току AC.
• Номинальное напряжение: 230 В - рабочее напряжение цепи; изоляция рассчитана на то же значение.
• Количество полюсов: 2 - одновременно отключаются оба провода (плюс и минус).
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины в цепях постоянного тока.
• Характеристика срабатывания: Z - узкий интервал срабатывания, оптимизирован для чувствительной защиты электроники (например, инверторов, контроллеров); менее агрессивен, чем B/C/D.
• Тип расцепителей: Электромагнитный (для КЗ) + тепловой (для перегрузок) - двойная защита.
• Класс токоограничения: 3 - обеспечивает минимальную энергию прохождения тока при аварийном отключении, снижая риск повреждений оборудования.
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать жилы большого сечения без адаптеров.
• Степень защиты IP20: Защита от доступа пальцев и предметов >12,5 мм, но не от пыли и воды - используется внутри щитов.
• Климатическое исполнение УХЛ3: Работает при температуре от –60C до +60C - подходит для холодных регионов и открытых помещений.
• Ширина: 2 модуля (18 мм × 2 = 36 мм) - совместим со стандартной DIN-рейкой.
• Глубина монтажа: 75 мм - требует достаточного места в корпусе щита.
• Отключение нейтрали: Да - нулевой провод также размыкается, что соответствует требованиям безопасности для некоторых DC-схем.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения.
• Категория перенапряжения IV: Применим в местах с наибольшими переходными процессами - например, на входе питания.
• Частота: 50 Гц - указание для совместимости с сетями, хотя сам прибор работает только с DC.

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 16А Z 6кА DC BM63-2Z16-DC-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для фиксации достаточно защелкнуть его в нижней части рейки, затем наклонить верхнюю часть вниз до щелчка. Оба полюса имеют зажимы для кабелей сечением до 25 мм2 - затягивать болты необходимо моментом 0,8–1 Нм, чтобы избежать пережима или плохого контакта. Монтаж возможен только в закрытых щитках с классом защиты не ниже IP54, так как сам выключатель имеет IP20. Допускается установка дополнительных контактов (NO/NC) - они подключаются через боковые разъемы, предусмотренные конструкцией.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 и GOST R 50030.2. Сертифицирован в Реестре радиоэлектронной продукции РФ (код РЭ-2499/20). Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие требованиям к оборудованию в зонах с высоким уровнем помех. Конструкция исключает возможность случайного прикосновения к токоведущим частям при установленном лицевом элементе.

Преимущества

• Специально разработан для цепей постоянного тока - отличается от обычных AC-выключателей, которые не гарантируют отключение при DC.
• Характеристика Z обеспечивает точную защиту чувствительной электроники без ложных срабатываний.
• Высокая отключающая способность (6 кА DC) делает его подходящим для мощных солнечных и аккумуляторных систем.
• Работает в экстремальных температурах - от –60C до +60C, что актуально для Арктики, горных районов и неотапливаемых объектов.
• Поддерживает отключение нейтрали - важное преимущество для систем, где необходима полная изоляция цепи.
• Возможно подключение дополнительных контактов - удобно для сигнализации состояния или управления другими устройствами.

Ограничения применения

• Не для цепей переменного тока (AC) - использование в сети 220 В AC вызывает опасность неполного отключения и выхода из строя.
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в условиях запыления без внешнего кожуха.
• Требуется соблюдение полярности при подключении - хотя он нечувствителен к направлению тока, рекомендовано подсоединять "+" и "-" согласно схеме.
• Не предназначен для частого ручного включения/отключения - предназначен для защиты, а не для оперативного управления.
• При использовании в цепях выше 230 В DC - возможно снижение отключающей способности; проверьте данные производителя для более высоких значений.

Примеры использования

• Защита входа солнечной фотovoltaической станции (PV-инвертор) с батарейным хранилищем.
• Щитовая защита в электробусах, троллейбусах, железных дорогах с DC-питанием.
• Центры сбора и распределения энергии в удалённых районах с автономными источниками.
• Промышленные станки с DC-двигателями и преобразователями частоты.
• Системы бесперебойного питания (UPS) на базе литий-ионных аккумуляторов.

Практические советы

• Выбирая этот автомат, обязательно убедитесь, что ваша система использует именно постоянный ток - применение в AC-сетях недопустимо.
• При монтаже в щите учтите глубину 75 мм - выбирайте корпус с запасом по глубине.
• Для систем с большим количеством модулей - планируйте место под дополнительные контакты, если нужна передача сигнала о состоянии автомата.
• Проверяйте сечение кабеля: если используются многожильные провода - лучше применять наконечники, чтобы избежать деформации контактных площадок.
• Перед первым включением - осмотрите все соединения, особенно при работе при низких температурах: металл становится хрупче, а оксиды увеличивают сопротивление.
• Автоматический выключатель модульный двухполюсный 16А Z 6кА DC BM63-2Z16-DC-УХЛ3 от КЭАЗ - один из немногих решений на рынке с сертификацией для DC-систем в России. Он сочетает надежность, широкий температурный диапазон и поддержку дополнительных функций.
