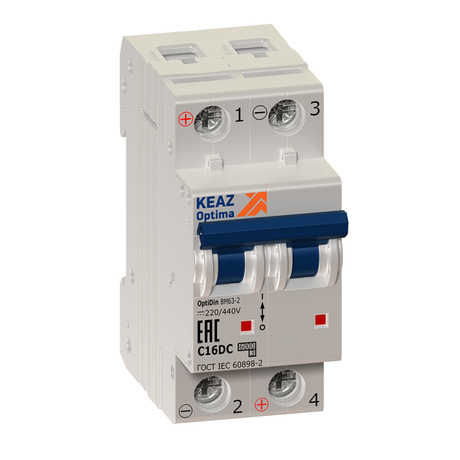

Выключатель автоматический двухполюсный OptiDin BM63-2Z25-DC-УХЛ3 (Новый) | 261282 КЭАЗ

Автоматический выключатель модульный двухполюсный 25А Z 6кА DC УХЛ3 BM63-2Z25-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат используется в системах с высокой надежностью, таких как солнечные , системы хранения энергии и железнодорожные объекты. Модель BM63-2Z25-DC-УХЛ3 совмещает прочную конструкцию, широкий температурный диапазон и возможность установки на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 25А Z 6кА DC УХЛ3 BM63-2Z25-DC-УХЛ3 защищает электрические цепи постоянного тока (DC) от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Его основное применение - системы с источниками постоянного тока: фотоэлектрические станции, аккумуляторные батареи, зарядные устройства, тяговые сети, оборудование и промышленные контроллеры. Подходит для установки в щитах управления, распределительных пунктах и наружных корпусах с внутренним монтажом.

Технические характеристики

• Номинальный ток: 25 А - максимальный рабочий ток, который устройство может проводить постоянно без срабатывания.
• Тип тока: Только постоянный (DC) - не переменному току (AC).
• Номинальное напряжение: 230 В - максимальное рабочее напряжение цепи.
• Номинальная отключающая способность: 6 кА - способность безопасно отключить ток короткого замыкания до 6000 А.
• Характеристика срабатывания: Z - чувствительная к кратковременным перегрузкам, идеальна для защиты полупроводниковых устройств (например, инвертеров, преобразователей).
• Количество полюсов: 2 - одновременно отключаются оба провода (плюс и минус), что важно для безопасности цепей постоянного тока.
• Отключение нейтрали: Да - даже при отсутствии нулевого провода в DC-системе, конструкция обеспечивает полное разъединение обоих выводов.
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию пробоя при КЗ.
• Степень защиты IP20: Защита от доступа пальцев и твердых предметов >12,5 мм; не предназначена для работы во влажной среде или на улице без корпуса.
• Рабочая температура: от –60 C до +60 C - позволяет использовать в экстремальных условиях, включая холодные регионы и нагреваемые помещения.
• Ширина: 2 модуля (36 мм) - соответствует стандартным DIN-коробкам.
• Максимальное сечение кабеля: 25 мм2 - можно подключать мощные медные жилы.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения.
• Категория перенапряжения: IV - рассчитан на использование в местах с наибольшими рисками перенапряжений (первичные цепи питания).

Совместимость и монтаж

BM63-2Z25-DC-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место глубиной 75 мм внутри щита. Оба полюса имеют зажимы для кабелей сечением до 25 мм2 - затяжка должна выполняться усилием, указанным в руководстве, чтобы избежать перегрева. Наличие опциональных дополнительных контактов позволяет подключить сигнализацию состояния (включен/выключен) или внешние блокировки. Автоматический выключатель модульный двухполюсный 25А Z 6кА DC УХЛ3 BM63-2Z25-DC-УХЛ3 совместим со всеми щитами, поддерживающими серию OptiDin от КЭАЗ.

Безопасность и стандарты

Автоматический выключатель BM63-2Z25-DC-УХЛ3 соответствует требованиям IEC 60947-2 и имеет код в Реестре радиоэлектронной продукции РЭ-2499/20. Конструкция выполнена с учетом требований к классу перенапряжения IV и степени загрязнения 2. Электромагнитный и тепловой расцепители обеспечивают двойную защиту: один реагирует на кратковременные выбросы тока, другой - на долговременную перегрузку. Применение в цепях постоянного тока требует соблюдения полярности - подключение необходимо выполнять согласно маркировке на корпусе.

Преимущества

• Высокая отключающая способность (6 кА) для DC-сетей - выше, чем у многих аналогов.
• Характеристика Z - минимальный риск ложных срабатываний при запуске инвертеров и других нагрузок с пиковым током.
• Работа при экстремально низких температурах (до –60 C) делает её подходящей для Арктики, горных районов и зимних условий.
• Полное отключение обоих полюсов повышает безопасность обслуживания.
• Поддержка дополнительных контактов - удобно для удалённого контроля и автоматизации.

Ограничения применения

• Не применяется в сетях переменного тока (AC) - возможен выход из строя или отказ в работе.
• IP20 не допускает работу без герметичного корпуса в сырых, пыльных или открытых условиях.
• Не рекомендован для частых операций включения/отключения более 10–15 раз в день - срок службы механических элементов ограничен.
• При использовании в цепях с напряжением выше 230 В DC - гарантия теряется, возможно недостаточное гашение дуги.

Примеры использования

• Защита входа солнечной фотовольтаической станции от перегрузок и КЗ.
• Отключение батарейного массива в системе бесперебойного питания (ИБП).
• Щитовая защита тягового оборудования на метрополитене или электропоездах.
• Контроль цепей постоянного тока в промышленных контроллерах и автономных системах.

Практические советы

• Выбирая BM63-2Z25-DC-УХЛ3, проверьте соответствие напряжения вашей системы - не превышайте 230 В DC.
• При монтаже используйте клеммы с правильным моментом затяжки - переусиливать нельзя, особенно при подключении многожильных кабелей.
• Для систем с высокой вероятностью перенапряжений (например, рядом с линиями передачи) убедитесь, что установлены дополнительные ограничители.
• Если нужна сигнализация состояния - закажите модель с дополнительными контактами (NO/NC); они легко крепятся после установки.
• Не устанавливайте этот автоматический выключатель модульный двухполюсный 25А Z 6кА DC УХЛ3 BM63-2Z25-DC-УХЛ3 вблизи источников тепла выше +60 C - это снизит срок службы расцепителей.
