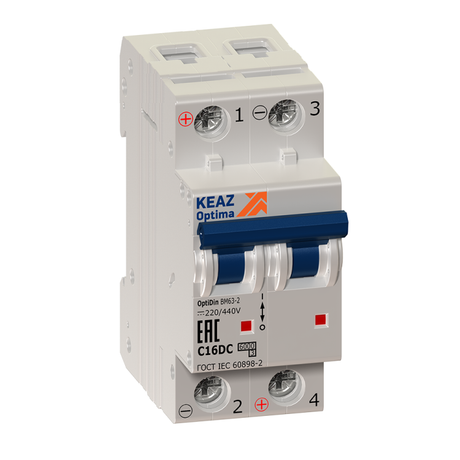

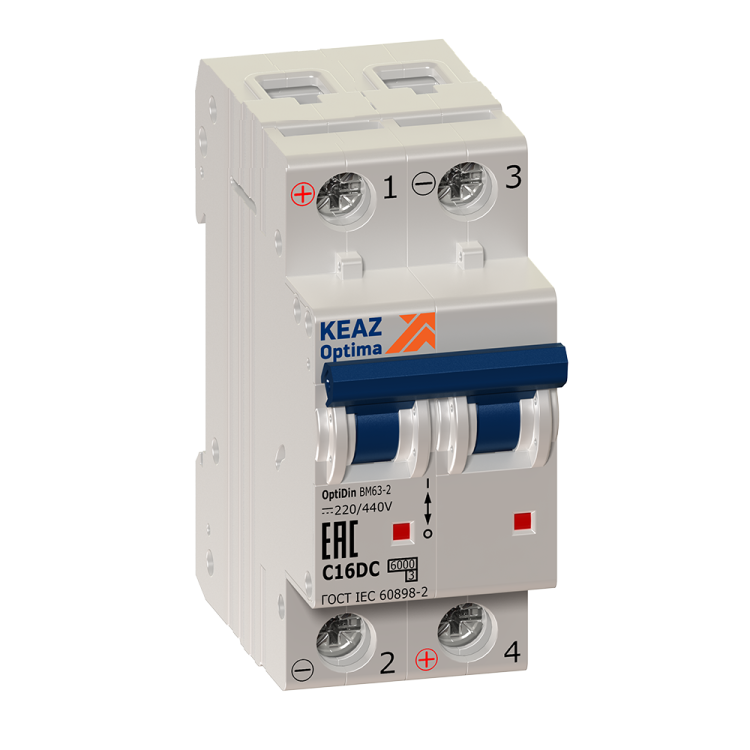

Выключатель автоматический двухполюсный OptiDin BM63-2B40-DC-УХЛ3 (Новый) | 261226 КЭАЗ

Автоматический выключатель модульный двухполюсный 40А B 6кА DC BM63-2B40-DC-УХЛ3 от КЭАЗ предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот аппарат из серии OptiDin подходит для установки в щитах энергообъектов, системах солнечной генерации и других DC-сетях с напряжением до 230 В.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 40А B 6кА DC BM63-2B40-DC-УХЛ3 защищает электрические цепи постоянного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Его основное применение - системы с источниками постоянного тока: солнечные электростанции, аккумуляторные батареи, зарядные устройства, тяговые сети, промышленные преобразователи и оборудование с высокой степенью надёжности.

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток, который выдерживает автомат без срабатывания;
• Тип тока: постоянный (DC) - специально адаптирован для цепей с постоянным направлением тока, отличается от AC-выключателей;
• Номинальное напряжение: 230 В - максимальное допустимое напряжение в цепи;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для нагрузок с плавным пуском (например, LED-освещение, контроллеры);
• Количество полюсов: 2 - одновременно отключаются фаза и нейтраль, обеспечивая полную изоляцию цепи;
• Отключение нейтрали: да - нейтральный проводник также размыкается, что повышает безопасность при обслуживании;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых щитов;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные жилы до этого размера;
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 75 мм - требуется свободное пространство за щитом для правильной установки;
• Рабочая температура: от -60C до +60C - работает в экстремальных условиях, включая холодные регионы;
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью, но без прямого воздействия воды;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов;
• Категория перенапряжения: IV - рассчитан на использование в местах с наибольшими рисками перенапряжений (вводы, распределительные щиты).

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 40А B 6кА DC BM63-2B40-DC-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 75 мм глубины в щите. Подключение осуществляется через зажимы, рассчитанные на кабели сечением до 25 мм2. Оба полюса имеют одинаковый механизм отключения - при срабатывании размыкаются сразу фаза и нейтраль. Наличие дополнительных контактов позволяет подключить сигнализацию состояния (вкл./выкл.) или внешние устройства управления.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2499/20). Класс токоограничения 3 и категория перенапряжения IV обеспечивают высокую отказоустойчивость даже в условиях сложных сетей. Отключение нейтрали исключает опасность сохранения потенциала на “нуле” после отключения.

Преимущества

• Специальная адаптация под постоянный ток - гарантирует надёжное отключение при DC-коротких замыканиях, где обычные AC-автоматы могут не сработать;
• Широкий диапазон температур (-60…+60 C) - подходит для установки вне помещений, в неотапливаемых щитах, на севере России;
• Климатическое исполнение УХЛ3 - устойчив к конденсату и колебаниям влажности, характерным для промышленных объектов;
• Поддержка дополнительных контактов - удобно для интеграции в системы автоматизации и удалённого контроля;
• Произведён на КЭАЗ - проверенная технология, известная долговечностью и точностью срабатывания.

Ограничения применения

• Не применяется в цепях переменного тока - несмотря на указание 230 В, этот аппарат рассчитан только на постоянный ток;
• IP20 не допускает установку в открытых или влажных местах - обязательно использовать в герметичных щитах класса защиты не ниже IP54;
• Не рекомендован для частых включений/отключений под нагрузкой - механический ресурс ограничен; для таких задач лучше использовать контакторы;
• При использовании в солнечных системах необходимо учитывать полярность - неверное подключение может привести к выходу из строя.

Примеры использования

• Щиты солнечных электростанций - защита массива фотоэлементов и инвертора от перегрузок;
• Аккумуляторные батареи 24–48 В DC - защита цепей питания оборудования в автономных системах;
• Промышленные конвейеры с DC-двигателями - обеспечение безопасности при аварийных ситуациях;
• Железнодорожные системы освещения и управления - там, где используется постоянный ток 110–230 В;
• Центры обработки данных с резервными батареями UPS - надёжная защита DC-магистралей.

Практические советы

• Выбирая автоматический выключатель модульный двухполюсный 40А B 6кА DC BM63-2B40-DC-УХЛ3, убедитесь, что ваша система использует именно постоянный ток - он не заменяет AC-устройства;
• При монтаже соблюдайте посадочный диаметр: кабель должен плотно входить в зажим, не оставляя оголённых жил - это предотвращает нагрев и искрение;
• Для систем с высокой вероятностью перенапряжений (например, солнечные поля) дополнительно установите SPD-защиту перед этим автоматом;
• Проверьте совместимость с другими устройствами в щите - все элементы должны иметь аналогичное климатическое исполнение УХЛ3;
• При необходимости подключения сигнализации используйте дополнительные контакты - они совместимы с большинством PLC и реле контроля.
