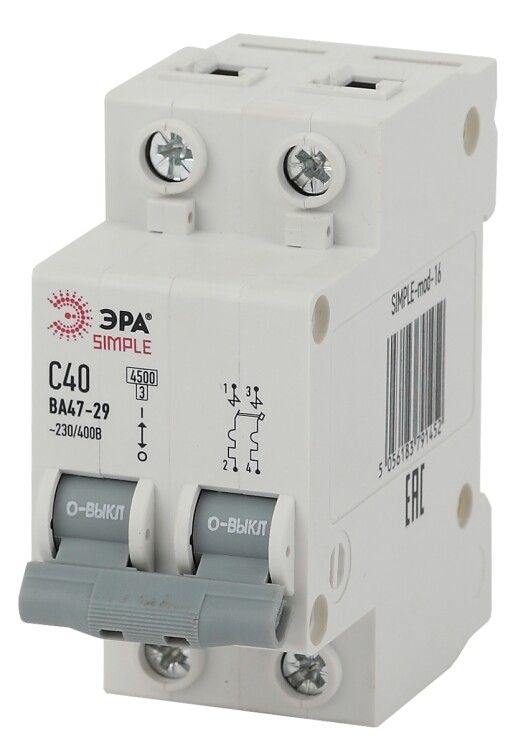

Автоматический выключатель 2P 20А (C) 4,5кА ВА 47-29 (6/90/1800) SIMPLE-mod-13 - Б0039230 ЭРА

Автоматический выключатель ВА 47-29 - двухполюсный (2P) устройство на 20 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Выполнен в компактном корпусе для установки на DIN-рейку, подходит для бытовых и промышленных сетей переменного тока. Бренд ЭРА обеспечивает надежность и соответствие стандартам.

Назначение и область применения

Автоматический выключатель ВА 47-29 защищает группы потребителей от перегрузок и коротких замыканий. Подходит для защиты линий с умеренно высокими пусковыми токами: освещение, бытовые приборы, маломощные насосы, вентиляторы, компрессоры. Устройство используется в щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока (AC).
• Количество полюсов: 2 - одновременное отключение фазы и нуля, повышает безопасность при обслуживании.
• Отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, оптимальна для смешанных нагрузок с умеренным пусковым током.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения.
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на провода и оборудование.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, не защищен от воды и пыли.
• Рабочая температура: от –40 до +50 C - допустимый диапазон для установки в неотапливаемых помещениях и на улице внутри щита.
• Поперечное сечение проводника: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров.
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке.
• Глубина монтажа: 71,5 мм - требует достаточного места в щите для свободной установки и доступа к зажимам.
• Частота: 50 Гц - рассчитан на стандартную сеть в России и странах СНГ.
• Номинальное импульсное напряжение: 4000 кВ - устойчив к высоковольтным импульсам, таким как грозовые перенапряжения.

Совместимость и монтаж

Выключатель ВА 47-29 устанавливается на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, которые принимают провода сечением от 1 до 25 мм2. Монтаж выполняется в электрическом щите с учетом глубины 71,5 мм. Обеспечьте свободный доступ к рычагу управления и возможность легкого отключения. Не рекомендуется монтировать рядом с источниками нагрева или в местах с повышенной влажностью - степень защиты IP20 не предохраняет от попадания жидкости.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения 3 обеспечивают надежную работу даже при кратковременных перенапряжениях в сети. Номинальное напряжение изоляции 660 В гарантирует безопасность при пробоях.

Преимущества

• Надежное отключение при перегрузках и КЗ благодаря характеристике C - идеально для смешанных нагрузок.
• Компактный формат (2 модуля) экономит место в распределительных щитах.
• Высокая отключающая способность (4,5 кА) - подходит для современных сетей с увеличенной мощностью.
• Широкий диапазон рабочих температур позволяет использовать в холодных и жарких условиях.
• Поддержка проводов до 25 мм2 - удобно для подключения толстых кабелей от ввода или мощных групп.

Ограничения применения

• Не применяется в цепях с очень высокими пусковыми токами - например, для больших насосов, лифтов, сварочных аппаратов. Для них нужна характеристика D.
• Степень защиты IP20 исключает использование вне закрытых щитов - нельзя устанавливать на открытых стендах или во влажных помещениях без дополнительной защиты.
• Не предназначен для работы с постоянным током (DC) - только для переменного тока 50 Гц.
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется установка УЗО перед этим выключателем.

Примеры использования

• Защита группы розеток в квартире с подключенными компьютерами, телевизором и зарядными устройствами.
• Щиток на этаже многоквартирного дома - отдельный автомат для освещения коридора и туалета.
• Цеховой щит: питание вентилятора или небольшого компрессора с пусковым током до 6×I_н.
• Индивидуальная защита кондиционера мощностью до 4,5 кВт (при условии, что пусковой ток не превышает 10×20 А = 200 А).

Практические советы

• Выбирая автомат ВА 47-29, проверьте, чтобы сечение входящего кабеля соответствовало заявленному диапазону 1–25 мм2 - слишком тонкий провод вызовет перегрев, слишком толстый - затруднит зажим.
• Перед монтажом отключите питание и используйте индикатор напряжения - даже при отключенном рубильнике возможен потенциал на выходе.
• Если в щите много автоматов, помечайте каждый - особенно важно для ВА 47-29, так как он часто используется в групповых цепях.
• Не заменяйте этот автомат на более слабый (например, 16 А) - это может привести к ложным срабатываниям. Не заменяйте на с характеристикой B - он будет срабатывать при пуске обычного оборудования.
• Для защиты от поражения током обязательно устанавливайте УЗО на входе в щит или перед этой серией автоматов.
