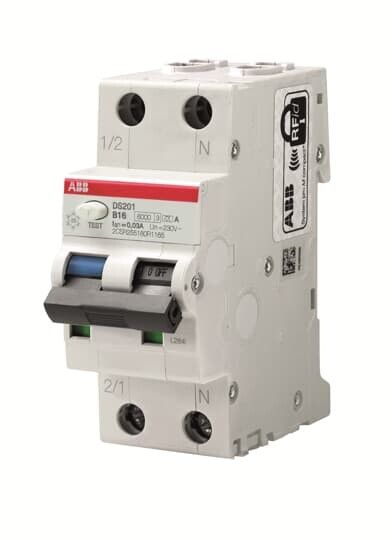

Выкл авт диф DS201 1п+N 16А C 30мА тип AC | 2CSR255040R1164 | 2CSR255080R1164 | ABB

Степень защиты (IP) автоматических выключателей дифференциального тока - это мера защиты оборудования от пыли, влаги и других внешних факторов. Для автоматических выключателей дифференциального тока существует несколько значений степени защиты:

• IP20 - оборудование защищено от внешнего воздействия пыли, но не защищено от воды;
• IP2X - оборудование защищено от пыли, но не защищено от воды и не имеет защиты от касания;
• IP40 - оборудование защищено от пыли и крупных тел, но не защищено от воды;
• IP4X - оборудование защищено от пыли и крупных тел, но не защищено от воды и не имеет защиты от касания;
• IP21 - оборудование защищено от падающих капель воды под углом до 15 градусов от вертикали;
• IP30 - оборудование защищено от пыли и воды, падающей вертикально на оборудование.

Выбор степени защиты зависит от условий эксплуатации оборудования и требований к нему.

Номинальное напряжение

Номинальное напряжение является одним из важных свойств автоматических выключателей дифференциального тока (диффавтоматов). Оно определяет номинальное значение напряжения, при котором данный выключатель может надежно работать. В зависимости от конкретной модели, номинальное напряжение может быть следующим:

• 230 В
• 400 В
• 230.000...230 В
• 220...230 В
• 230.000 В
• 400...415 В
• 230...400 В
• 240 В
• 240...415 В
• 230...240 В

Некоторые значения могут содержать диапазоны, например, "230.000...230 В" означает, что номинальное напряжение может быть в диапазоне от 230.000 до 230 В. Аналогично, "220...230 В" указывает на возможный диапазон номинального напряжения от 220 до 230 В. Некоторые модели могут работать с несколькими значениями напряжения, например, от 230 до 400 В или от 240 до 415 В.

Частота

• 50 Гц: Автоматические выключатели дифференциального тока (диффавтоматы) с частотой 50 Гц подходят для использования в странах, где электросеть работает на этой частоте.
• 50/60 Гц: Автоматические выключатели дифференциального тока (диффавтоматы) с частотой 50/60 Гц могут использоваться в разных странах, где электросеть работает на разных частотах, но могут иметь некоторые ограничения в работе в зависимости от конкретных условий эксплуатации.

Номинальная отключающая способность по IEC 60947-2 - это максимальный ток короткого замыкания, который автоматический выключатель дифференциального тока способен безопасно отключить в соответствии с требованиями международного стандарта IEC 60947-2.

• 6 кА - низкая отключающая способность, обычно используется в бытовых и аналогичных небольших системах.
• 10 кА - средняя отключающая способность, достаточна для большинства коммерческих и промышленных систем.
• 4.5 кА - низкая отключающая способность, подходит для бытовых и некоторых малых систем с низкими нагрузками.
• 15 кА - высокая отключающая способность, обеспечивает защиту в большинстве промышленных систем.
• 0.25 кА - очень низкая отключающая способность, используется в небольших системах с очень низкой нагрузкой.
• 3 кА - низкая отключающая способность, обычно используется в бытовых системах.
• 50 кА - очень высокая отключающая способность, обеспечивает защиту в крупных промышленных системах с высокими нагрузками.

Глубина установочная (встраиваемая) - это свойство, которое относится к автоматическим выключателям дифференциального тока (диффавтоматам) и означает расстояние от передней поверхности до монтажной плоскости, на которую устанавливается диффавтомат.

Значения глубины установочной, указанные для данной рубрики, составляют:

• 69 мм
• 44 мм
• 73 мм
• 46 мм
• 72 мм
• 50 мм
• 75 мм
• 91 мм
• 45 мм
• 72.1 мм

Значения могут быть как положительными, так и отрицательными. Например, глубина установочная 44 мм означает, что передняя поверхность диффавтомата находится на 44 мм ближе к монтажной плоскости, чем передняя поверхность диффавтомата с глубиной установочной 50 мм. Однако, глубина установочная 72.1 мм означает, что передняя поверхность диффавтомата находится на 0.1 мм ближе к монтажной плоскости, чем передняя поверхность диффавтомата с глубиной установочной 72 мм.

Тип тока утечки в автоматических выключателях дифференциального тока:

• AC (переменный)
• A (постоянный)

Автоматические выключатели дифференциального тока могут быть оборудованы двумя типами датчиков утечки тока - AC (переменный) и A (постоянный). Датчик утечки тока типа AC используется для обнаружения утечки переменного тока в электрических цепях, а датчик типа A - для обнаружения утечки постоянного тока. Выбор типа датчика зависит от характера нагрузки в электрической цепи и требований к защите от утечки тока.

Максимальный ток КЗ, который проходит через устройство и не выводит его из строя, называется номинальным током отключения. Значение предельных токов для модульных выключателей бывает 4500 А, 6000 А и 1000 А. Ниже указывается класс токоограничения. Сверхтоки опасны выделением энергии, что приводит к плавлению проводки. Выключатель срабатывает тогда, когда ток КЗ максимален. Но чтобы набрать этот максимум, должно пройти время. Чем оно больше, тем сильнее нанесённый оборудованию и проводке ущерб. Токоограничитель ускоряет время отключение автомата, что не позволяет току короткого замыкания достичь своего пика. Классы токоограничения указываются на корпусе автомата в квадрате. Чем больше цифра, тем скорее сработает выключатель: Ограничение для первого класса составляет больше 10 мс. При этом классе нет маркировки на корпусе автомата. Время второго класса — от 6 мс до 10 мс. Третий класс срабатывает быстрее всех — 2−6 мс.

Категория перенапряжения - это свойство, характеризующее уровень защиты автоматических выключателей дифференциального тока (диффавтоматов) от воздействия высоких напряжений. Значения данного свойства подразделяются на следующие категории:

• 2 - базовый уровень защиты, предназначен для непосредственного использования в бытовых и промышленных сетях.
• 3 - повышенный уровень защиты, предусматривает дополнительную изоляцию и защиту от перенапряжений, вызванных атмосферными явлениями или коммутационными процессами.
• 4 - наивысший уровень защиты, обеспечивает максимальную безопасность при работе в условиях частых перенапряжений, в том числе в резервных и аварийных сетях.

Выбор категории перенапряжения зависит от условий эксплуатации и требований к защите электрических устройств от воздействия высоких напряжений.

Степень загрязнения

• Значение "1": Низкий уровень загрязнения, соответствует нормальной эксплуатационной среде.
• Значение "2": Средний уровень загрязнения, требует периодической очистки от пыли и грязи.
• Значение "3": Высокий уровень загрязнения, требует регулярной очистки и технического обслуживания для обеспечения надлежащей работы диффавтомата.

Степень загрязнения определяет уровень чистоты окружающей среды, в которой установлен автоматический выключатель дифференциального тока (диффавтомат). Она может влиять на надежность и долговечность работы диффавтомата. В зависимости от степени загрязнения необходимо проводить соответствующую очистку и обслуживание для обеспечения безопасности и стабильности работы электроустановки.

Рабочая температура окружающей среды:

• -25...55 °C: широкий диапазон рабочей температуры, что позволяет использовать диффавтоматы в разных климатических условиях.
• -25...50 °C: умеренный диапазон рабочей температуры, что подходит для большинства бытовых и промышленных условий эксплуатации.
• -25...40 °C: ограниченный диапазон рабочей температуры, что ограничивает применение диффавтоматов в условиях с низкой температурой окружающей среды.
• -40...50 °C: широкий диапазон рабочей температуры, что позволяет использовать диффавтоматы в экстремальных климатических условиях, но при этом могут потребоваться дополнительные меры защиты от низких температур.
• -25...60 °C: широкий диапазон рабочей температуры, что позволяет использовать диффавтоматы в условиях высокой температуры окружающей среды, но при этом могут потребоваться дополнительные меры защиты от высоких температур.
• -5...60 °C: умеренный диапазон рабочей температуры, что подходит для большинства бытовых и промышленных условий эксплуатации.
• -5...40 °C: ограниченный диапазон рабочей температуры, что ограничивает применение диффавтоматов в условиях с высокой температурой окружающей среды.

Рабочая температура окружающей среды является важным свойством для диффавтоматов, так как она определяет условия их эксплуатации. Выбор конкретного диапазона рабочей температуры зависит от условий эксплуатации и требований к надежности работы устройства.

Количество защищенных полюсов диффавтомата:

• 1: Один полюс (линейный или фазный) защищен от дифференциального тока.
• 2: Два полюса (линейный и нейтральный) защищены от дифференциального тока.
• 3: Три полюса (три фазных или два фазных и нейтральный) защищены от дифференциального тока.
• 4: Четыре полюса (три фазных и нейтральный) защищены от дифференциального тока.
• 7: Семь полюсов (шестеро фазных и нейтральный) защищены от дифференциального тока.

Примечание: защищенный полюс означает, что при превышении заданного порога дифференциального тока в данном полюсе, диффавтомат отключит электрическую цепь.

Номинальная отключающая способность при коротком замыкании согласно EN 61009

Это свойство относится к автоматическим выключателям дифференциального тока (диффавтоматам) и указывает на максимальную величину тока короткого замыкания, которую данный диффавтомат может безопасно отключить. Значения этого свойства могут быть следующими:

• 6 кА
• 10 кА
• 4.5 кА
• 13 кА
• 20 кА
• 3 кА
• 32 кА
• 16 кА
• 25 кА

Значения свойства указывают на максимальный ток короткого замыкания, который может быть отключен безопасно данным диффавтоматом. Большая отключающая способность является более предпочтительной, поскольку она обеспечивает большую защиту электрических цепей и устройств. Однако, в зависимости от требований конкретной системы, более высокая отключающая способность может быть нежелательной из-за увеличения стоимости или размеров диффавтомата. Важно учитывать значение номинальной отключающей способности при выборе диффавтомата для конкретной электрической системы.
