Автоматический выключатель дифференциального тока АВДТ 3Р+N 10А 30мА тип AC х-ка С ДИФ-103 6кА | 16212DEK DEKraft - замена на 16400DEK APC

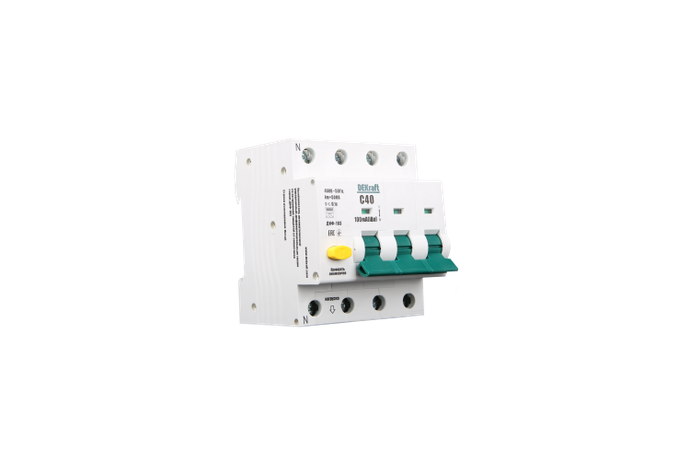

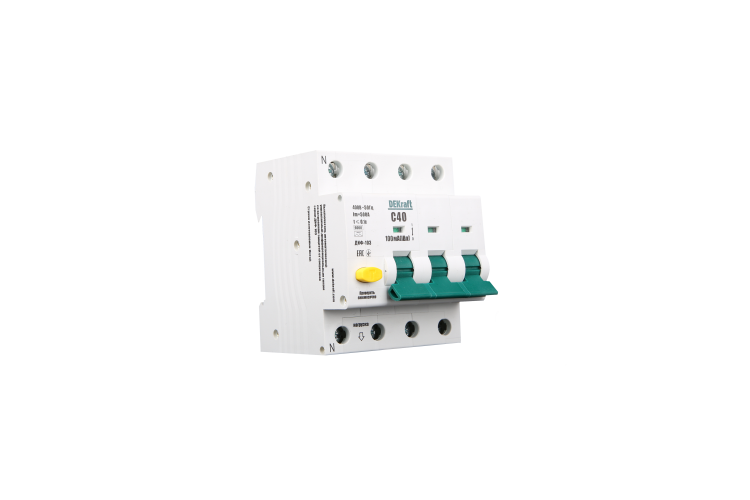

Автоматический дифференциальный выключатель ДИФ-103 DEKRAFT - устройство для защиты людей от поражения электрическим током и оборудования от перегрузок и утечек тока в однофазных сетях 230 В. Компактный четырёхполюсный аппарат с коммутируемым нейтральном проводником, рассчитанный на монтаж на DIN-рейку, подходит для установки в распределительных щитах жилых и общественных зданий.

Назначение и область применения

ДИФ-103 DEKRAFT предназначен для защиты от поражения электрическим током при утечках через тело человека или изоляцию, а также от сверхтоков - перегрузок и коротких замыканий. Применяется в бытовых и коммерческих электросетях: кухни, ванные комнаты, детские помещения, офисы, торговые точки. Подходит для защиты групп розеток, освещения и слаботочного оборудования, где требуется высокий уровень безопасности.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 10 А
• Дифференциальный ток срабатывания: 30 мА - чувствительность, достаточная для защиты жизни человека
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки, типичные для бытовой техники
• Количество полюсов: 4 (3 фазы + N) - нейтраль коммутируется, что повышает безопасность при отключении
• Номинальная отключающая способность: 6 кА - способен отключить цепь при значительных токах КЗ
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с ЭПРА)
• Модульная ширина: 4 модуля (72 мм) - занимает место на DIN-рейке, совместим со стандартными щитами
• Глубина монтажа: 72 мм - требует достаточного внутреннего объёма щита
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли, используется внутри закрытых щитов
• Частота: 50/60 Гц - работает в сетях России и большинства стран мира
• Тип дифференциальной защиты: электронный - обеспечивает точное срабатывание, но требует питания от сети

Совместимость и монтаж

ДИФ-103 DEKRAFT монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет четыре контакта: три входа/выхода для фаз (L1–L3) и один для нейтрали (N). Нейтральный проводник проходит через аппарат и размыкается при срабатывании - это важно для соблюдения норм ПУЭ. Для подключения используйте провода сечением 0,5–2,5 мм2. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Не допускается установка вне корпуса или в условиях повышенной влажности.

Безопасность и стандарты

ДИФ-103 DEKRAFT соответствует требованиям ГОСТ R 51326.1 и международному стандарту IEC 61009-1. Электронный блок дифференциальной защиты обеспечивает надёжное срабатывание при утечке ≥30 мА. Устройство не содержит механических элементов, чувствительных к вибрациям, что снижает риск ложных срабатываний. Однако при отключении электропитания устройства (например, при аварии в щите) дифференциальная функция временно теряется - автомат продолжает работать как обычный рубильник.

Преимущества

• Компактность: по сравнению с сериями ДИФ-101, занимает меньше места в щите
• Комбинированная защита: одновременно защищает от утечек и перегрузок - экономит место и стоимость
• Коммутируемый нейтраль: исключает опасность сохранения потенциала на нулевой шине после отключения
• Характеристика C: идеально сочетается с нагрузками, имеющими импульсы при запуске
• Российское исполнение: адаптирован под местные условия эксплуатации и стандарты

Ограничения применения

• Не подходит для сетей постоянного тока или с высоким уровнем постоянной составляющей утечки (например, с выпрямителями)
• Не защищает от импульсных утечек типа A (например, от современной техники с ШИМ-регуляторами) - для таких задач нужен тип A
• IP20 не позволяет использовать во влажных средах без дополнительной защиты
• Электронная схема требует наличия напряжения в сети - при отключении питания дифференциальная защита не работает
• Не рекомендован для промышленных объектов с частыми перебоями напряжения - возможны сбои в работе электронного блока

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щитовая защита кухонной зоны с плитой, микроволновкой и холодильником
• Подключение кондиционера или теплового насоса с пусковыми токами
• Обеспечение безопасности в детских учреждениях, больницах, школах
• Распределительный щит многоквартирного дома на этаже

Практические советы

• Перед установкой проверьте соответствие посадочного диаметра кабеля - максимальное сечение 2,5 мм2
• При подключении нейтрали соблюдайте полярность: вход N - справа, выход N - слева (по стандарту производителя)
• Проверяйте работу кнопки «Тест» ежемесячно - она имитирует утечку и подтверждает исправность
• Не устанавливайте рядом с источниками нагрева или вибраций - это влияет на срок службы электроники
• Если в системе есть несколько ДИФ-103 DEKRAFT, убедитесь, что они согласованы по времени срабатывания - чтобы избежать селективности
• Для помещений с высокой влажностью (бассейны, парилки) выбирайте модели с IP44 и типом защиты A
