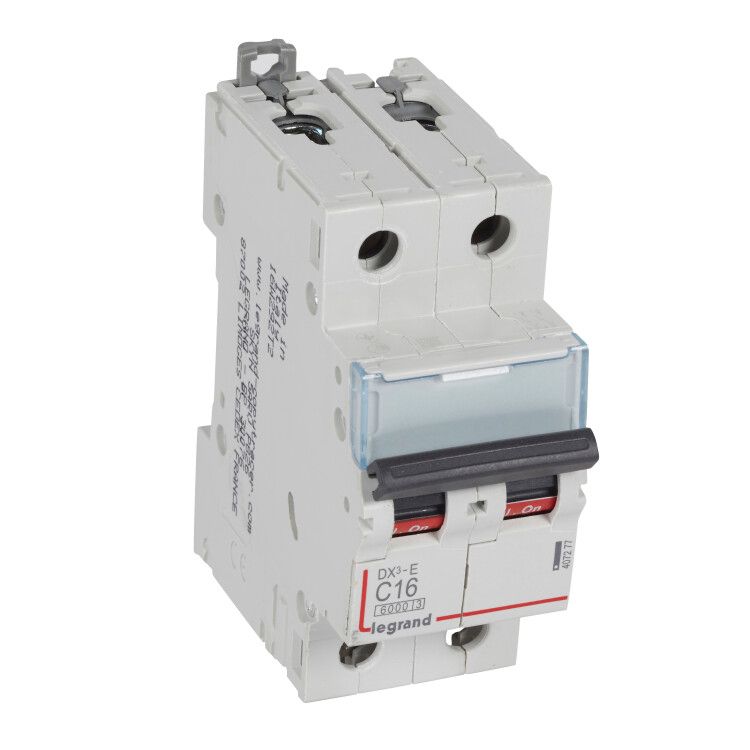

Выключатель автоматический модульный 2п C 16А 6кА DX3-E 6000 2мод. 230/400В Leg 407277 Legrand

Автоматический выключатель Legrand DX3-E (6000) - двухполюсный коммутационный аппарат на 16 А с отключающей способностью 6 кА, предназначенный для защиты электрических цепей в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку, совместимо с проводами сечением 1,5–35 мм2 и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3-E (6000) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты групповых линий освещения, розеток, оборудования с умеренным пусковым током - например, насосов, вентиляторов, маломощных станков.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Частота: 50–60 Гц
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм2
• Количество модулей DIN: 2
• Глубина монтажа: 44 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренно холодным и влажным климатом
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги
• Категория перенапряжения: 0 - не предназначен для защиты от скачков напряжения выше рабочего уровня
• Рабочая температура: от -25 до +70 C
• Нормативы: соответствует МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3-E (6000) устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно вставить устройство в рейку до щелчка - защелка фиксирует корпус. Для демонтажа отведите защелку отверткой, вставленной в специальное углубление. Клеммы рассчитаны на зажим однопроволочных и многожильных проводов сечением 1,5–35 мм2. Перед затяжкой рекомендуется зачистить жилы до 10 мм и использовать наконечники для многожильных проводов. Не требует дополнительного крепления.

Безопасность и стандарты

Автоматический выключатель Legrand DX3-E (6000) соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного применения). Обеспечивает класс токоограничения 3 - минимальное время отключения при коротком замыкании снижает риск повреждения проводки и оборудования. Конструкция исключает случайный доступ к токоведущим частям при установленном положении. Не предназначен для работы во взрывоопасных средах или на открытом воздухе.

Преимущества

• Надежное двойное расцепление: тепловое - для длительных перегрузок, магнитное - для коротких замыканий
• Фирменная система фиксации на DIN-рейке с удобной защелкой - быстрая установка и снятие
• Широкий диапазон сечений проводов - подходит как для слаботочных, так и для силовых линий
• Совместимость с продуктами серии DX3 - возможность сборки унифицированных щитов
• Высокая механическая прочность корпуса и долгий срок службы

Ограничения применения

• Не применяется в условиях повышенной запыленности, влажности или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от внешней среды
• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели, сварочные аппараты) - для них требуется характеристика D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО
• Не рекомендуется для установки в местах с постоянными температурами ниже -25 C или выше +70 C
• Не подходит для систем с постоянным током - только для переменного тока 50–60 Гц

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных контуров с энергосберегающими лампами
• Подключение вентиляционных установок, насосов, компрессоров средней мощности
• Распределительный щит на производстве для линий управления оборудованием
• Дополнение в существующих щитах с другими устройствами серии DX3

Практические советы

• Выбирая автомат Legrand DX3-E (6000), проверьте соответствие номинала тока (16 А) нагрузке цепи - не превышайте расчетный ток более чем на 20%
• Для многожильных проводов используйте наконечники типа НШВИ - это предотвращает ослабление контакта со временем
• Не устанавливайте рядом с источниками тепла (печи, нагреватели) - перегрев снижает точность срабатывания теплового расцепителя
• При сборке щита соблюдайте шаг 17,5 мм на каждый модуль - два модуля занимают 35 мм ширины
• Если нужна защита от утечек тока - параллельно установите УЗО; сам по себе этот автомат не реагирует на токи утечки
• Проверяйте состояние контактов каждые 2–3 года - особенно в условиях высокой влажности или пыли внутри щита
