Выключатель автоматический двухполюсный EASY 9 20А C 4,5кА | EZ9F34220 Schneider Electric APC

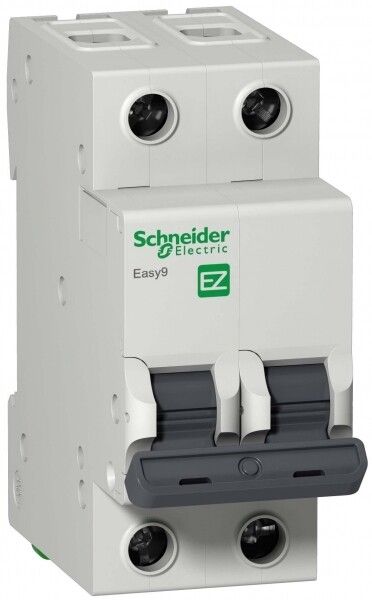

Автоматический выключатель Schneider Electric EASY 9 ez9f34220 - двухполюсный модульный аппарат для защиты бытовых и аналогичных электросетей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитках жилых домов, квартир и объектов малой коммерческой недвижимости.

Назначение и область применения

Выключатель автоматический EASY 9 ez9f34220 предназначен для защиты электрических цепей переменного тока в бытовых условиях. Он защищает проводку и оборудование от повреждений при длительной перегрузке или аварийном коротком замыкании. Применяется в одно- и двухфазных сетях с напряжением до 230 В (между фазой и нулём) и до 400 В (между фазами). Подходит для защиты групп розеток, освещения, бытовых приборов и других нагрузок в жилых помещениях, офисах, магазинах.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети;
• Номинальная отключающая способность: 4,5 кА - максимальная величина тока короткого замыкания, которую устройство может безопасно отключить;
• Характеристика расцепителя: C - срабатывает при токе 5–10 крат от номинала; подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры);
• Количество полюсов: 2 - одновременно отключаются две фазы или фаза и ноль в однофазной системе;
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения;
• Номинальное напряжение изоляции: 500 В - уровень, при котором сохраняется электроизоляция между частями устройства;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Степень защиты IP20 - защита от прикосновения пальцами и твердыми предметами, но не от воды и пыли; подходит только для внутреннего монтажа в закрытых щитах;
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (по 17,5 мм каждый);
• Глубина монтажа: 45 мм - минимальная глубина шкафа, необходимая для свободного монтажа и работы механизма;
• Рабочая температура: от –25 C до +60 C - допустимый диапазон для нормальной работы;
• Частота: 50 Гц - рассчитан на стандартную российскую сеть;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в помещении с контролируемой влажностью;
• Категория перенапряжения: IV - высшая степень защиты от импульсных перенапряжений, соответствует требованиям для входных точек питания;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (типично для обычных щитовых комнат);
• Нормативный документ: ГОСТ Р 50345-2010 (МЭК 60898-1) - соответствие российским и европейским стандартам для бытовых автоматических выключателей.

Совместимость и монтаж

EASY 9 ez9f34220 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 45 мм свободной глубины внутри распределительного щита. Монтаж выполняется путем защелкивания на рейку - никаких болтов или креплений не требует. Подключение проводов осуществляется через зажимные клеммы с винтовым зажимом. Максимальное сечение кабеля - 25 мм2, что позволяет использовать как многожильные, так и одножильные провода. Клеммы спроектированы так, чтобы предотвращать случайное попадание изолирующей оболочки кабеля в контактную зону. Выключатель совместим со всеми другими устройствами серии EASY 9, включая УЗО, дифавтоматы и контакторы того же бренда.

Безопасность и стандарты

Выключатель автоматический EASY 9 ez9f34220 соответствует требованиям ГОСТ Р 50345-2010 и МЭК 60898-1, что гарантирует надежность и безопасность при эксплуатации. Конструкция обеспечивает класс защиты IP20, поэтому использование вне закрытого щита запрещено. Наличие ударопрочного корпуса и 6 металлических заклепок снижает риск механического повреждения. Клеммы имеют защиту от доступа к токоведущим частям даже при открытой крышке. Возможность опломбирования силовых клемм позволяет предотвратить несанкционированное вмешательство - удобно для арендаторских объектов и общественных зданий.

Преимущества

• Механизм «мгновенного включения» - рычаг легко переводится в положение «вкл» даже при слабом усилии, что особенно важно при работе в перчатках или в темноте;
• Улучшенная система клемм - исключает риск плохого контакта и перегрева благодаря точному зажиму и защите от изоляции;
• Компактность - всего 2 модуля, экономит место в щитке;
• Надежная изоляция и импульсостойкость - подходят для регионов с нестабильным питанием;
• Поддержка пломбировки - позволяет соблюдать правила энергонадзора и контроля доступа;
• Совместимость с продуктами Schneider Electric - возможность создания единой системы защиты в одном ряду.

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - IP20 не обеспечивает защиту от влаги;
• Не рекомендован для мощных двигателей с высоким пусковым током (более 10×Iн) - лучше выбрать характеристику D;
• Не используется в трехфазных сетях без дополнительных выключателей - для трёх фаз потребуется три таких аппарата или трёхполюсный аналог;
• Не подходит для постоянной работы при температуре ниже –25 C или выше +60 C - возможны отказы или снижение срока службы;
• Не является УЗО - не защищает от утечек тока на землю; для этой функции нужен отдельный дифференциальный автомат или УЗО.

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры;
• Отключение контура освещения в коридоре или на лестнице;
• Щитовая защита для теплого пола или водонагревателя мощностью до 4,5 кВт;
• Распределительный щит в небольшом офисе, кафе или мастерской;
• Входной автомат в щите дома при наличии основного автомата большего номинала (например, 25–32 А).

Практические советы

• Выбирая этот выключатель, проверьте, что ваш кабель имеет сечение ≤25 мм2 - более толстые провода не войдут в клемму;
• При монтаже в щитке оставляйте не менее 45 мм свободного пространства сзади - иначе будет трудно защелкнуть или отсоединить устройство;
• Если вам нужна защита от утечек тока - параллельно установите УЗО или используйте дифавтомат;
• Для оборудования с высоким пусковым током (дрели, компрессоры) лучше взять характеристику D, а не C;
• При необходимости пломбирования - после монтажа и проверки работы затяните клеммы, затем вызовите представителя энергонадзора для опломбировки;
• Не забудьте, что EASY 9 ez9f34220 - это именно двухполюсный аппарат: он отключает и фазу, и ноль. Это важно для безопасности при ремонте.
