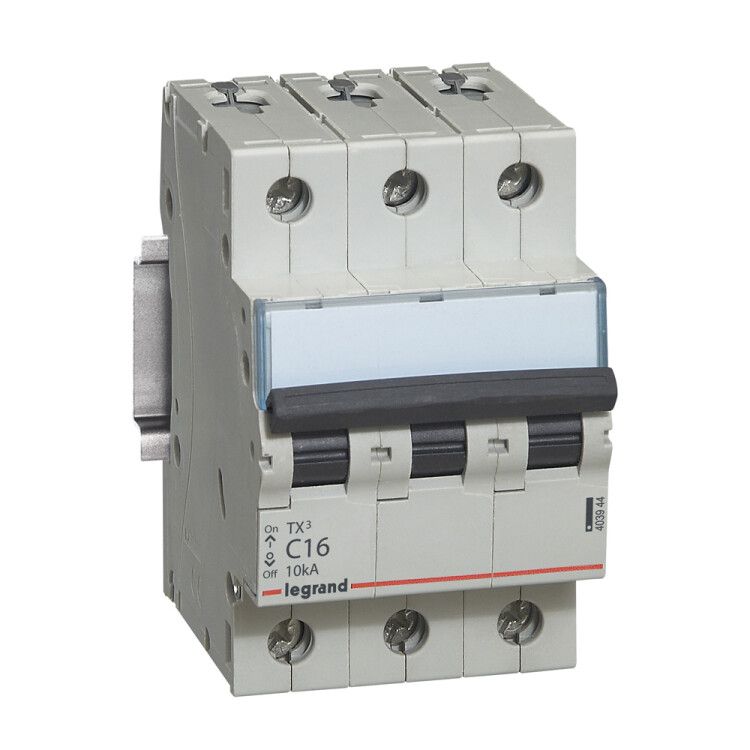

Выключатель автоматический модульный 3п C 13А 10кА TX3 6000 3мод. 400В Leg 403943 Legrand

Автоматический выключатель Legrand TX3 с артикулом 403943 - трёхполюсный коммутационный аппарат на 13 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для бытовых и аналогичных применений в сетях переменного тока 400 В.

Назначение и область применения

Автоматический выключатель Legrand TX3 используется для безопасного включения, отключения и защиты электрических цепей от сверхтоков - как при длительной перегрузке, так и при внезапном коротком замыкании. Применяется в распределительных щитах жилых домов, офисов, малых производственных объектов и других местах, где требуется надёжная защита трёхфазных цепей. Подходит для защиты групповой нагрузки: освещения, розеток, бытовой техники, насосов, вентиляторов.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В (переменный ток AC) - рассчитан на трёхфазную сеть 230/400 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы, трансформаторы)
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает 3 модуля
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этой величины
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; предназначен для установки внутри закрытых щитов
• Рабочая температура: от -25C до +70C - работает в условиях холодных помещений и нагрева рядом с оборудованием
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, в том числе с колебаниями влажности
• Глубина монтажа: 44 мм - требует соответствующего места в шкафу
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствие международным требованиям к автоматическим выключателям
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги
• Категория перенапряжения: 0 - не предназначен для установки на входе в здание, только внутри распределительных систем
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель Legrand TX3 403943 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно вставить основание в рейку и зафиксировать защёлкой - для демонтажа отожмите её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, без перекоса, чтобы избежать перегрева. Максимальное сечение кабеля - 35 мм2, минимальное - рекомендуется не менее 1,5 мм2 для надёжного контакта. Устройство не имеет функции дистанционного управления или сигнализации - только ручное управление рычагом.

Безопасность и стандарты

Автоматический выключатель Legrand TX3 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск повреждения кабелей и оборудования. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних факторов - поэтому устройство обязательно устанавливается в закрытый электрошкаф. Категория перенапряжения 0 указывает, что он не предназначен для защиты от внешних импульсов (например, от молнии); для этого нужны устройства класса II–IV.

Преимущества

• Надёжное срабатывание благодаря двойному расцепителю: тепловому (при перегрузке) и магнитному (при КЗ)
• Высокая отключающая способность (10 кА) - подходит для современных сетей с повышенными токами КЗ
• Фиксация на DIN-рейке с удобной защёлкой - быстрая установка и замена
• Широкий диапазон рабочих температур - стабильная работа даже в неотапливаемых помещениях
• Соответствие европейским стандартам - совместим с другими продуктами Legrand и аналогичными решениями

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от воды, пыли и агрессивной среды
• Не предназначен для установки на входе в здание - категория перенапряжения 0 исключает защиту от внешних скачков
• Не подходит для мощных двигателей с очень высоким пусковым током (например, крупные компрессоры) - лучше выбрать характеристику D
• Не имеет возможности подключения дополнительных модулей (блокировок, расцепителей, индикации) - только базовая версия
• Не рассчитан на постоянную работу при токе выше 13 А - превышение вызовет преждевременное срабатывание или выход из строя

Примеры использования

• Защита трёхфазного конвейера в цеху с мощностью до 5,5 кВт
• Щитовая защита группы розеток в мастерской с несколькими инструментами
• Распределение питания на три фазы в административном здании
• Подключение трёхфазного бойлера или системы вентиляции
• Обеспечение безопасности в распределительном щите многоквартирного дома

Практические советы

• Выбирая автомат, проверьте, что суммарная мощность подключённых устройств не превышает 5,2 кВт (P = √3 × U × I × cosφ ≈ 1,73×400×13×0,8)
• При подключении кабелей используйте наконечники (штыревые или трубчатые) - особенно для многожильных проводов, чтобы избежать ослабления контакта
• Не устанавливайте выключатель вблизи источников тепла (печи, нагреватели) - это может вызвать ложное срабатывание
• Проверяйте плотность затяжки клемм каждые 6–12 месяцев - особенно после первых нескольких включений
• Если нужна защита от перенапряжений - установите перед этим автоматом УЗИП (устройство защиты от импульсных перенапряжений)
• Для сложных систем с несколькими уровнями защиты - соблюдайте координацию с upstream/downstream автоматами, чтобы избежать ложных отключений
