Автоматический выключатель ВА 47-100 2Р100А 10 кА кривая С - Б0048868 ЭРА

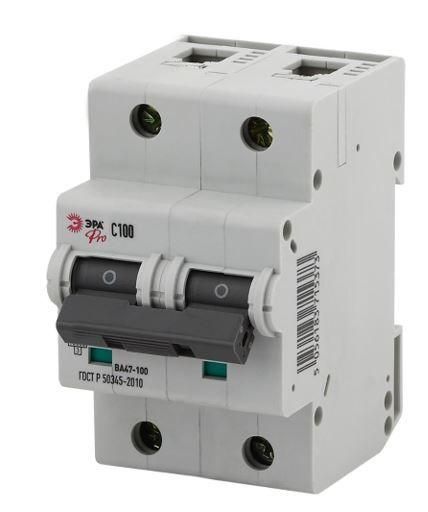

Автоматический выключатель ВА47-100 Pro ЭРА — двухполюсный коммутационный аппарат на 100 А с кривой C и отключающей способностью 10 кА, предназначенный для защиты электропроводки и оборудования от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для промышленных и бытовых объектов, где требуется надёжная защита силовых цепей.

Назначение и область применения

Автоматический выключатель ВА47-100 Pro ЭРА защищает электрические цепи от повреждений, вызванных перегрузками и короткими замыканиями. Он предназначен для установки в распределительных щитах жилых, офисных и промышленных зданий. Подходит для защиты групповых линий питания мощного оборудования: насосов, компрессоров, конвейеров, сварочных аппаратов и других устройств с высоким пусковым током.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 2 — обеспечивает одновременное отключение фазы и нуля в однофазной сети.
• Номинальное напряжение: 400 В переменного тока — рабочее напряжение для трёхфазных сетей 380–400 В.
• Номинальная отключающая способность: 10 кА — максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели).
• Номинальное напряжение изоляции: 660 В — гарантирует безопасную работу при кратковременных скачках напряжения до этого значения.
• Монтаж: на DIN-рейку, занимает 2 модуля (36 мм шириной).
• Поперечное сечение провода: 1–35 мм² — позволяет подключать медные провода от тонких до крупных сечений.
• Степень защиты IP20 — предотвращает случайный доступ к токоведущим частям, но не защищает от пыли и влаги; требует установки внутри закрытого щита.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая тепловую энергию при КЗ.
• Номинальное импульсное напряжение: 4000 кВ — устойчивость к высоковольтным импульсам (молнии, коммутационные выбросы).
• Рабочая температура: от –40 °C до +50 °C — допускает эксплуатацию в холодных и жарких помещениях.
• Глубина монтажа: 73 мм — необходимый запас места в шкафу для правильной установки.

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку — никаких болтов или инструментов не требуется. Для подключения используйте провода сечением 1–35 мм². Оба полюса отключаются одновременно, что соответствует требованиям безопасности для однофазных цепей. Устройство подходит для скрытого монтажа в нишах и стеновых шкафах благодаря компактной глубине 73 мм. Перед установкой проверьте соответствие сечения проводов и наличие свободного места в щите.

Безопасность и стандарты

Автоматический выключатель ВА47-100 Pro ЭРА соответствует международному стандарту IEC 60947-2. Класс токоограничения 3 и уровень импульсного напряжения 4000 кВ обеспечивают повышенную устойчивость к аварийным режимам. Степень защиты IP20 исключает риск прикосновения к токоведущим элементам, но не защищает от внешних воздействий — поэтому обязательна установка в герметичном или закрытом щите. Категория перенапряжения III указывает на применение в распределительных устройствах, где возможны значительные переходные процессы.

Преимущества

• Увеличенная отключающая способность (10 кА) — выше среднего уровня для аналогичных устройств, что важно в местах с высокой короткозамкнутой мощностью.
• Кривая C — идеально сочетается с типичными нагрузками промышленного и бытового назначения, минимизируя ложные срабатывания при пуске двигателей.
• Широкий диапазон температур — работает даже в неотапливаемых помещениях зимой.
• Компактность — всего 2 модуля занимают мало места в щите.
• Индикатор положения контакта — визуальное определение состояния (вкл./выкл.) без необходимости вскрытия корпуса.

Ограничения применения

• Не предназначен для установки вне закрытых щитов — степень защиты IP20 не защищает от воды, пыли и механических повреждений.
• Не рекомендован для защиты цепей с очень высоким пусковым током (например, большие асинхронные двигатели >5 кВт без мягкого пуска); в таких случаях лучше выбрать кривую D.
• Не используется в сетях постоянного тока — только для переменного тока 50 Гц.
• Не подходит для многократных операций вручную более 1000 раз в год — рассчитан на защиту, а не на частую коммутацию.

Примеры использования

• Защита группы розеток в мастерской с мощными инструментами (болгарки, сварочные аппараты).
• Щитовая защита входа в производственный участок с конвейерами и насосами.
• Распределительный щит многоэтажного дома — для отдельной линии на кухню или вентиляцию.
• Объекты с высокой плотностью потребления энергии: торговые центры, складские комплексы, автосервисы.

Практические советы

• Выбирая автомат ВА47-100 Pro ЭРА, убедитесь, что суммарная мощность подключённых устройств не превышает 22 кВт при 220 В или 66 кВт при 380 В.
• Проверьте посадочное место на DIN-рейке — он должен легко защёлкиваться без усилий и не люфтить.
• При подключении проводов затягивайте клеммы моментом 1,5–2 Н·м — недостаточно или слишком сильно затянутое соединение может вызвать перегрев.
• Если в щите есть несколько автоматов, пометьте каждый — особенно если они одинакового номинала.
• Для длительной работы в условиях высокой влажности или пыли используйте дополнительную защиту — например, пластиковую крышку щита или термостойкий кожух.
