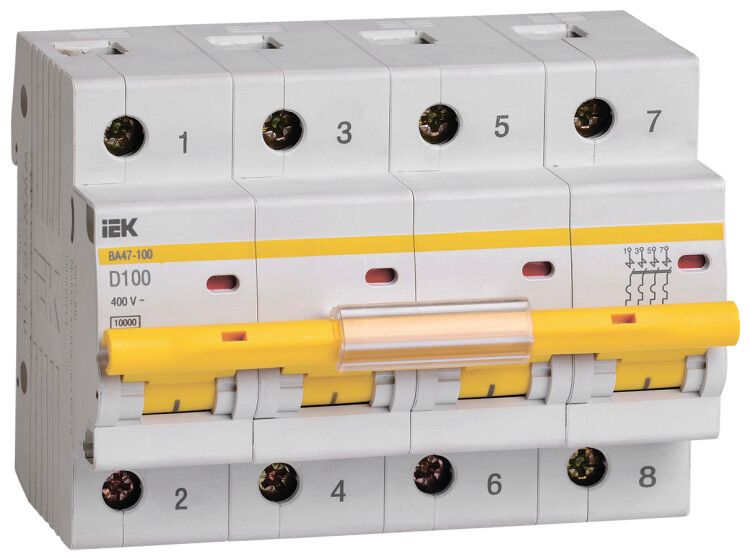

Выключатель автоматический четырехполюсный ВА47-100 100А D 10кА KARAT | MVA40-4-100-D IEK

Автоматический выключатель ВА47-100 от IEK — четырёхполюсный аппарат с номинальным током 100 А и отключающей способностью 10 кА, предназначен для защиты сетей с высокими пусковыми токами. Артикул mva40-4-100-d подходит как для промышленного, так и для бытового использования, особенно там, где требуется надёжная защита оборудования от перегрузок и КЗ.

Назначение и область применения

ВА47-100 защищает распределительные и групповые цепи с активными и индуктивными нагрузками — такие как двигатели, насосы, компрессоры, системы вентиляции и мощное освещение. Применяется в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, заводов и производственных помещений. Благодаря характеристике D, выключатель выдерживает кратковременные пусковые токи, характерные для старта электродвигателей, не отключаясь ложноположно.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 4
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 — быстрое гашение дуги, снижает повреждения оборудования
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и воды
• Максимальное сечение кабеля: 25 мм²
• Частота: 50 Гц
• Модульная ширина: 6 модулей (18 мм каждый)
• Глубина монтажа: 74,3 мм
• Климатическое исполнение: УХЛ4 — работает при температурах от -40°C до +50°C
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Для установки достаточно защёлкнуть корпус — фиксация имеет двойное положение, что исключает случайное выпадение. Подключение проводов осуществляется через зажимы с насечками, обеспечивающими прочное и низкотемпературное соединение. Максимальное сечение кабеля — 25 мм²; использование проводов большего сечения недопустимо. Выключатель совместим с другими изделиями серии KARAT, включая дополнительные модули: блоки сигнализации, расцепители минимального напряжения, автопереключатели.

Безопасность и стандарты

ВА47-100 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Конструкция обеспечивает безопасную работу в условиях повышенной влажности и колебаний температуры. Индикатор положения контактов визуально показывает состояние аппарата — «вкл/выкл». Отключение происходит при превышении порогов перегрузки или КЗ, предотвращая перегрев и возгорание.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на короткие замыкания
• Увеличенная коммутационная способность (10 кА) позволяет использовать ВА47-100 в роли вводного автомата даже в крупных объектах
• Широкая рукоятка с удобной поверхностью для управления, в том числе в перчатках
• Насечки на зажимах снижают нагрев и усиливают механическую устойчивость соединения
• Поддержка установки дополнительных модулей без специального инструмента
• Работоспособность при экстремальных температурах — от -40°C до +50°C

Ограничения применения

Не применяется в средах с агрессивными газами, паром или постоянной запылённостью — степень защиты IP20 не обеспечивает герметичность. Не рекомендуется для установки вне закрытых щитов. Не подходит для цепей постоянного тока (DC). Не допускается подключение кабелей сечением более 25 мм² — это вызовет перегрев и выход из строя. Не используется в системах с напряжением выше 400 В.

Примеры использования

• Вводной автомат в щите многоквартирного дома с трёхфазной подачей
• Защита группы двигателей на производственной линии (конвейеры, насосы)
• Щитовая автоматика в цехах с тяжёлым оборудованием (станки, сварочные аппараты)
• Распределительный щит торгового центра с мощной световой и HVAC-системой

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — используйте только медные провода до 25 мм²
• При установке в щит с ограниченным пространством учтите глубину 74,3 мм и ширину 6 модулей
• Для контроля состояния сети используйте встроенный индикатор — он точно показывает, открыт или закрыт контакт
• Если нужна удалённая сигнализация или дистанционное отключение — выбирайте совместимые модули серии KARAT
• Не затягивайте зажимы слишком сильно — это повредит пластик и нарушит контакт
• Проверяйте температуру окружающей среды — при работе ниже -40°C или выше +50°C срок службы сокращается
