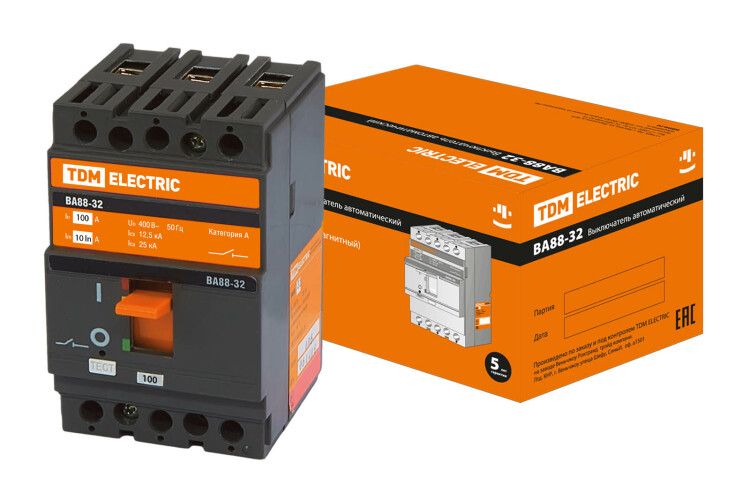

Автоматический выключатель ВА88-32 трехполюсной 100А 25кА - SQ0707-0008 TDM

Автоматический выключатель ВА88-32 трехполюсной 100А 25кА от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в стационарных установках. Его высокая отключающая способность и встроенная защита от замыканий на землю делают его подходящим решением для промышленных и коммунальных объектов.

Назначение и область применения

Автоматический выключатель ВА88-32 трехполюсной 100А 25кА используется для защиты трёхфазных сетей с напряжением до 400 В. Подходит для установки в распределительных щитах жилых домов, офисных зданий, производственных цехов и на электроподстанциях. Обеспечивает надёжную работу в условиях повышенных нагрузок и аварийных ситуаций.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Установленный порог расцепления по перегрузке: 1000 А (фиксированный, не регулируемый)
• Номинальная отключающая способность: 25 кА при 400 В, 50 Гц
• Номинальное напряжение: 400 В
• Степень защиты IP: IP00 — без защиты от внешних воздействий, требует установки в закрытый шкаф
• Тип управления: рычажковый перекидной механизм
• Подключение силовых проводов: винтовые зажимы
• Встроена защита от замыканий на землю
• Имеет функцию расцепления при снижении напряжения ниже установленного уровня
• Возможно подключение индикатора состояния отключения (опционально)
• Поддерживает установку моторного привода (опционально)
• Количество вспомогательных контактов: 1 НО + 1 НЗ (в виде модульного компонента, не встроено)

Совместимость и монтаж

Автоматический выключатель ВА88-32 трехполюсной 100А 25кА монтируется на DIN-рейку типа Ω. Устанавливается исключительно в электрошкафах или распределительных устройствах с защищённым корпусом, так как степень защиты IP00 не предохраняет от пыли, влаги и случайного прикосновения. Для подключения используйте медные провода сечением, соответствующим току 100 А — рекомендуется 25–35 мм². Винтовые зажимы затягиваются усилием 2–3 Н·м — переусиливать нельзя, чтобы не повредить контактные поверхности.

Безопасность и стандарты

Выключатель соответствует требованиям к стационарному оборудованию и имеет встроенную защиту от замыканий на землю, что повышает безопасность при появлении утечек тока. Однако отсутствие степени защиты IP выше 00 требует соблюдения правил электромонтажа: все работы должны выполняться при отключенном питании, а сам аппарат — располагаться внутри закрытой металлической или пластиковой камеры с доступом только для обслуживающего персонала.

Преимущества

• Фиксированный порог расцепления по перегрузке (1000 А) обеспечивает быстрое отключение при серьёзных перегрузках без необходимости настройки
• Встроенная защита от замыканий на землю снижает риск поражения током и возгорания
• Конструкция корпуса из стеклонаполненного полиамида сохраняет целостность даже при мощных КЗ
• Поддержка моторного привода позволяет автоматизировать управление в системах удалённого контроля
• Небольшие габариты при высоких рабочих параметрах экономят место в щите

Ограничения применения

• Не применяется вне закрытых шкафов — IP00 не допускает открытую установку
• Нельзя использовать в помещениях с высокой влажностью, запылённостью или агрессивной средой без дополнительной герметизации
• Порог расцепления по перегрузке не регулируется — подходит только для нагрузок, близких к 100 А; не подходит для точной настройки под переменные режимы
• Отсутствуют встроенные вспомогательные контакты — их необходимо устанавливать отдельно, если требуется сигнализация состояния
• Не предназначен для частого включения/выключения — рассчитан на стационарную эксплуатацию

Примеры использования

• Защита основного ввода в многоквартирном доме с трёхфазным питанием
• Щитовая на производстве для питания группы станков суммарной мощностью до 40 кВт
• Распределительный пункт на объекте ЖКХ с необходимостью защиты от утечек тока
• Централизованное отключение энергии в случае просадки напряжения (благодаря расцепителю минимального напряжения)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата — для 100 А используйте минимум 25 мм² меди
• Обязательно установите ВА88-32 трехполюсной 100А 25кА внутрь шкафа с классом защиты не ниже IP54
• Если нужна сигнализация отключения — выберите модель с дополнительными вспомогательными контактами (например, через модульный аддон)
• При использовании моторного привода убедитесь, что источник питания совместим с напряжением управления (обычно 24 В постоянного или 230 В переменного тока)
• Не путайте этот автомат с регулируемыми моделями — здесь нет возможности изменять порог срабатывания по перегрузке
