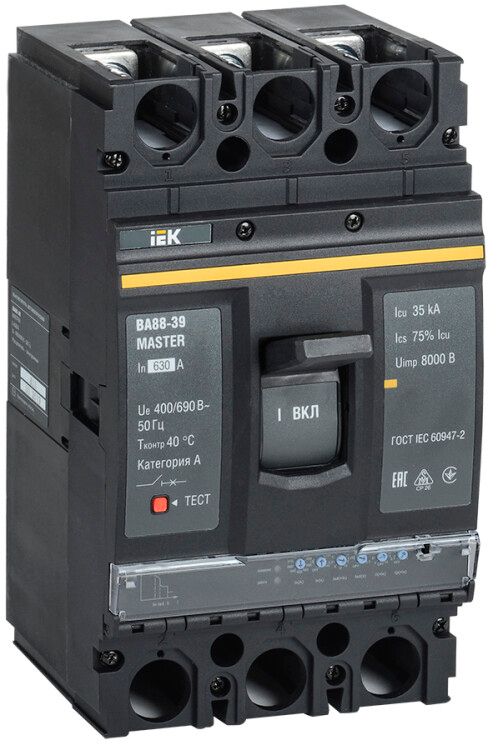

Автоматический выключатель ВА88-39 3Р 630А 35кА MASTER с электрон. расц. IEK - SVA71-3-0630-02

Автоматический выключатель ВА88-39 с электронным расцепителем от IEK - это надёжное устройство для защиты мощных трёхфазных сетей переменного тока. Номинальный ток 630 А и отключающая способность 35 кА делают его подходящим решением для крупных распределительных щитов, промышленных объектов и энергоёмких систем. Артикул sva71-3-0630-02 соответствует сериям MASTER и обеспечивает совместимость с другими компонентами этой линейки.

Назначение и область применения

Автоматический выключатель ВА88-39 защищает электрические сети от:

• токов перегрузки - когда нагрузка превышает допустимую длительно;
• коротких замыканий - при внезапном росте тока до аварийных значений;
• снижения напряжения ниже безопасного уровня - предотвращает повреждение оборудования при просадках.

Подходит для использования в промышленных распределительных устройствах, на входе в цеховые щиты, у станков, конвейеров, насосных групп и других мощных потребителей. Применяется там, где требуется точная настройка защиты и высокая отказоустойчивость.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен отключить даже самые большие токи КЗ в промышленных сетях
• Тип расцепителя: электронный - позволяет точно задавать пороги срабатывания и диагностировать состояние сети
• Диапазон настройки защиты от перегрузки: 2520–8820 А - можно настроить под конкретную нагрузку, даже выше номинала выключателя
• Уставка магнитного расцепления: 10 In (6300 А) - срабатывает при кратковременных импульсах тока, характерных для пуска двигателей
• Защита по минимальному напряжению: да - отключает при падении напряжения ниже установленного порога
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +60 C, подходит для неотапливаемых помещений и улиц
• Способ монтажа: на монтажную плату - требует жесткой фиксации на металлическом основании
• Тип подключения: винтовые зажимы - надёжное, но требующее периодической проверки затяжки
• Срок службы: 15 лет
• Механическая износостойкость: 4000 циклов включения/выключения
• Индикация: есть - показывает положение контактов (вкл./выкл.)
• Привод: электрический с возможностью подключения моторного привода - позволяет дистанционно управлять выключателем
• Тип элемента управления: рычажковый - удобен для ручного оперирования

Совместимость и монтаж

Выключатель ВА88-39 рассчитан на установку на монтажную плиту. Для правильного монтажа необходимо:

• обеспечить прочное крепление к металлической раме или панели - вибрации могут повредить контактные группы;
• не использовать в качестве опоры пластиковые или деревянные поверхности - они не обеспечивают необходимую теплопередачу и механическую жёсткость;
• при подключении силовых проводов соблюдать момент затяжки винтов - указан в документации производителя, переусердствовать нельзя;
• для дистанционного управления подключите внешний моторный привод - он совместим с этим типоразмером;
• электронный расцепитель требует питания - убедитесь, что есть источник постоянного тока 24 В или другого согласованного напряжения (указано в руководстве).

Безопасность и стандарты

Автоматический выключатель ВА88-39 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает более точную и гибкую защиту по сравнению с классическими термомагнитными аналогами. Отключение при просадке напряжения предотвращает самозапуск оборудования после восстановления питания - важный фактор для безопасности персонала и технологических процессов.

Преимущества

• Электронный расцепитель позволяет настраивать три уровня защиты: длинная выдержка времени, короткая выдержка времени и мгновенное отключение - адаптируется под сложные нагрузки.
• Широкий диапазон настройки тока перегрузки (до 8820 А) - подходит для защиты мощных двигателей с высоким пусковым током.
• Возможность установки моторного привода - позволяет удалённо открывать/закрывать выключатель, что важно для автоматизированных систем.
• Индикация состояния - сразу видно, включен ли аппарат, даже при закрытом щите.
• Высокая механическая долговечность - 4000 циклов - подходит для частых операций вручную или по программе.

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP30 исключает использование вне герметичных щитов или в помещениях с повышенной влажностью.
• Требуется внешнее питание для электронного расцепителя - без него функции защиты не работают, хотя механическое отключение сохраняется.
• Не подходит для бытовых или маломощных объектов - слишком большой ток и цена; лучше выбрать модели с меньшим номиналом.
• Не имеет встроенного коммуникационного интерфейса (Modbus, Ethernet) - для интеграции в SCADA нужен внешний модуль.
• Монтаж на плату требует специализированной сборки - не является “вставляемым” устройством, как в DIN-рейку.

Примеры использования

• Главный ввод в промышленный цех с несколькими двигателями по 200–300 кВт каждый.
• Щит питания конвейерной линии с частотниками и большими насосами.
• Распределительный пункт на элеваторе, где критично отслеживание просадок напряжения.
• Объекты с дистанционным управлением - например, системы водоснабжения, где выключатель активируется по сигналу с АСУ ТП.

Практические советы

• При выборе уставок защиты - ориентируйтесь на максимальный рабочий ток нагрузки, а не на пусковой. Например, если двигатель потребляет 2000 А в работе, но 10 000 А при запуске - настройте защиту на 2520–3150 А, чтобы не было ложных срабатываний.
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - при первом нагреве металл немного деформируется.
• Для систем с моторным приводом предусмотрите резервное питание - иначе при отключении электроэнергии вы не сможете включить выключатель вручную.
• Не используйте этот выключатель вместо УЗО - он не реагирует на токи утечки, только на перегрузки, КЗ и просадки напряжения.
• При замене старого автомата - сверьте посадочные размеры и тип крепления. ВА88-39 не совместим с DIN-рейками, только с монтажной платой.
