Выключатель автоматический двухполюсный (1п+N) SH201 16А C 6кА (SH201 16 NA) | 2CDS211103R0164 ABB

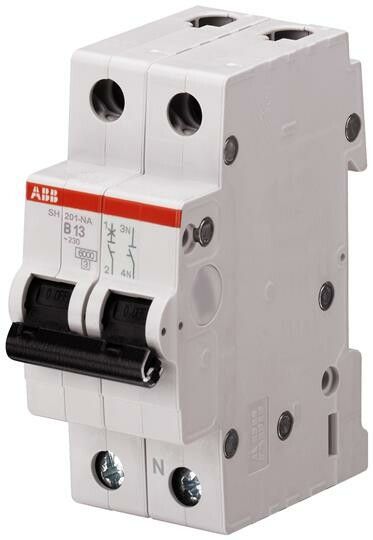

Автоматический выключатель ABB SH201 NA - двухполюсный модульный аппарат с размыканием фазы и нейтрали, рассчитанный на ток 16 А и отключающую способность 6 кА. Подходит для защиты бытовых и коммерческих цепей переменного тока, устанавливается на DIN-рейку в распределительных щитах.

Назначение и область применения

Автоматический выключатель ABB SH201 NA предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он размыкает одновременно фазный и нулевой проводники, что повышает безопасность при обслуживании и ремонте. Применяется в жилых домах, офисах, торговых помещениях и других объектах с однофазным питанием 230 В. Особенно эффективен там, где требуется надёжное отключение нейтрали - например, в зонах повышенной влажности (ванная, кухня) или при использовании чувствительной техники.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 2 (1P+N - один фазный и один нейтральный контакт)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (освещение, бытовые приборы, насосы)
• Поперечное сечение провода: 0,75–25 мм2 - поддерживает медные провода от тонких до мощных
• Номинальное напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов)
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран мира
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на проводку
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Рабочий температурный диапазон: –25…+55 C - работает в неотапливаемых помещениях и на улице внутри щита
• Модульная ширина: 2 М - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 69 мм - требует достаточного внутреннего объёма щита
• Тип монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель ABB SH201 NA устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, которые принимают провода сечением от 0,75 до 25 мм2. Оба контакта - фазный и нейтральный - имеют одинаковый зажим, поэтому важно правильно подключить проводник: фаза - на вход со стороны маркировки, ноль - на противоположный. Устройство совместимо с другими компонентами серии SH200, что позволяет собирать унифицированные щиты. Не рекомендуется использовать с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Класс токоограничения 3 обеспечивает быстрое гашение дуги при аварии, снижая риск возгорания. Номинальное импульсное напряжение 4 кВ и категория перенапряжения III обеспечивают устойчивость к сетевым помехам. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - устройство нельзя устанавливать вне закрытого щита.

Преимущества

• Разъединяет и фазу, и ноль - исключает опасность сохранения потенциала на нейтрали после отключения
• Универсальная характеристика C - хорошо сочетается с типичными бытовыми нагрузками
• Высокая отключающая способность (6 кА) - подходит для современных сетей с низким сопротивлением
• Поддержка больших сечений проводов (до 25 мм2) - удобно для вводных линий и ответвлений
• Совместимость с серией SH200 - можно легко заменить или дополнить другим оборудованием ABB того же ряда

Ограничения применения

• Не предназначена для установки во влажных или пыльных местах без корпуса (IP20 не защищает от брызг и пыли)
• Не подходит для трёхфазных систем - только для однофазных цепей 230 В
• Не используется в цепях с постоянным током (DC) - только переменный ток 50–60 Гц
• Не рекомендован для защиты двигателей с высоким пусковым током (лучше выбрать характеристику D)
• Требует минимум 69 мм глубины щита - не подходит для очень компактных распределителей

Примеры использования

• Защита осветительной группы в квартире
• Отдельный автомат для кухонной розеточной группы
• Щитовая защита для стиральной машины, бойлера или вентилятора
• Входной автомат в малогабаритном распределительном щите дома
• Замена старого автомата в щите с серийным номером SH200

Практические советы

• При монтаже проверьте, чтобы провод был плотно затянут - слабый контакт вызывает нагрев и выход из строя
• Обязательно используйте маркировочные этикетки: указывайте, какая группа защищена этим ABB SH201 NA
• Если в щите мало места - учтите, что этот автомат занимает 2 модуля; возможно, стоит рассмотреть более компактные решения
• Для проводов больше 10 мм2 лучше применять наконечники типа “штырь” - так проще добиться надёжного контакта
• Проверяйте соответствие номинала (16 А) нагрузке: если суммарная мощность подключённых приборов превышает 3,5 кВт - выбирайте 20 А
