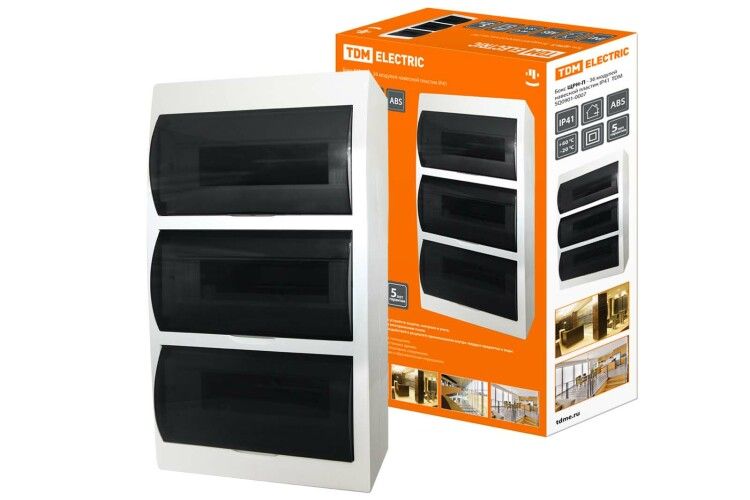

Бокс пластиковый навесной ЩРН-П-36 модулей IP41 | SQ0901-0007 TDM

Бокс ЩРН-П-36 модулей навесной пластик IP41 от TDM ELECTRIC - это компактный навесной щитовой корпус из ударопрочного ABS-пластика с 36 модульными местами, предназначенный для монтажа автоматических выключателей, УЗО и других устройств в условиях с ограниченным доступом к электрооборудованию. Артикул sq0901-0007 подходит для бытовых, коммерческих и производственных помещений.

Назначение и область применения

Бокс ЩРН-П-36 модулей навесной пластик IP41 используется для сборки распределительных щитов в местах, где требуется защита от случайного прикосновения и пыли, но не нужна герметичность. Подходит для установки в жилых домах, коттеджах, школах, больницах, офисах и на объектах строительства. Корпус рассчитан на внутреннюю установку - не предназначен для наружного монтажа под открытым небом.

Технические характеристики

• Общее количество модульных мест: 36 (стандарт 17,5 мм на модуль)
• Внутренняя глубина: 315 мм - позволяет разместить устройства с высокими габаритами, включая трехполюсные автоматы и УЗО
• Установочная глубина (с учетом крепления): 330 мм - необходимо учитывать при проектировании ниш
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик - ударопрочный, самозагасающий, устойчив к УФ-излучению
• Цвет: белый (RAL 9010)
• Количество дверей: 3 - каждая открывается отдельно, обеспечивает удобный доступ к группам устройств
• Количество рядов: 3 - позволяет организовать вертикальную разбивку цепей
• DIN-рейка: встроена - совместима со всеми стандартными модульными аппаратами
• Тип крышки и передней панели: с прорезями - для ввода кабелей и проводов через боковые или задние отверстия

Совместимость и монтаж

Щитовой бокс совместим с любыми устройствами, установленными на DIN-рейке шириной 35 мм. Для монтажа используются кронштейны на задней стенке - фиксация осуществляется на стену с помощью дюбелей. Каждая из трёх дверей крепится отдельно, что позволяет обслуживать одну секцию без вскрытия всего корпуса. Прорези в крышке и передней панели позволяют выводить кабели, но требуют дополнительной герметизации при необходимости повышения степени защиты.

Безопасность и стандарты

Корпус выполнен из самозагасающего АБС-пластика, соответствует требованиям безопасности к материалам для электрощитового оборудования. Степень защиты IP41 обеспечивает защиту от прикосновения к токоведущим частям пальцами или инструментами диаметром более 1 мм, а также от вертикально падающей воды - например, при протечке потолка. Соответствует ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов до 1000 В переменного тока.

Преимущества

• Ударопрочность АБС-пластика снижает риск повреждения при транспортировке и монтаже
• Трёхдверная конструкция упрощает обслуживание и ремонт - можно работать с одной группой устройств, не отключая остальные
• Высокая внутренняя глубина (315 мм) позволяет использовать длинные устройства без перегрузки пространства
• Белый цвет (RAL 9010) хорошо сочетается с интерьерами и легко очищается
• Устойчивость к УФ-излучению предотвращает желтизну и хрупкость при длительном воздействии света внутри помещений

Ограничения применения

• Не подходит для установки на улице - степень защиты IP41 не защищает от брызг, дождя или запыленной среды
• Не рекомендован для помещений с постоянной повышенной влажностью (например, банях, прачечных) - возможна конденсация внутри
• Отсутствие герметичных вводов - при необходимости защиты от пыли и влаги требуется доп. оборудование (гермовводы, сальники)
• Нельзя использовать в зонах с риском механического повреждения (производственные участки с тяжелым оборудованием)

Примеры использования

• Электрощит в квартире - распределение питания по комнатам и розеткам
• Щит освещения в учебном классе - управление светом по зонам
• Распределительный щит в офисе - питание компьютеров, принтеров, кондиционеров
• Локальный щит в коттедже - автономное распределение энергии между хозяйственными постройками
• Временные щиты на стройплощадке - временное питание инструментов и освещения

Практические советы

• Перед монтажом проверьте, чтобы глубина стены (330 мм) позволила полностью поместить корпус без выпирания
• Используйте кабельные вводы с уплотнителями - даже при IP41 это повысит надежность при наличии пыли
• При использовании большого числа УЗО и дифавтоматов - планируйте расположение по рядам: один ряд = одна группа нагрузок
• Не перегружайте корпус - максимальная плотность: 36 модулей; при установке 40+ устройств потребуется увеличенный корпус
• При замене дверей - используйте оригинальные элементы от TDM ELECTRIC, так как прорези и замки имеют специфическую форму
