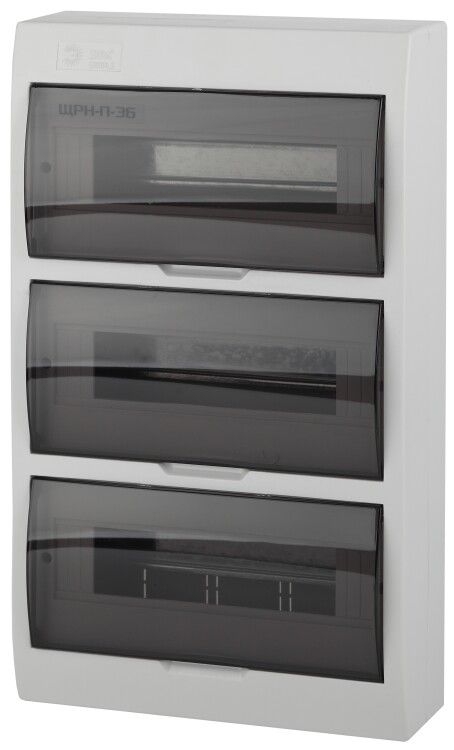

Бокс пластиковый навесной ЩРН-П-36 36 мод. SIMPLE | Б0041529 ЭРА

Бокс навесной пластиковый ЩРН-П-36 модульный IP41 от ЭРА - это защищённый корпус для монтажа автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Подходит для распределительных щитов в жилых домах, офисах и на объектах инфраструктуры.

Назначение и область применения

ЩРН-П-36 модульный IP41 предназначен для сборки и защиты внутренних электрических цепей напряжением до 400 В. Корпус обеспечивает физическую защиту оборудования и предотвращает случайный доступ к токоведущим частям. Используется в гражданском строительстве, частных домах, административных зданиях, спортивных комплексах и на объектах с невысокими требованиями к защите от внешней среды.

Технические характеристики

• Количество модулей DIN: 36 (стандартная ширина 18 мм на модуль)
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикального падения капель воды
• Тип крышки: закрытого типа, прозрачная - позволяет визуально контролировать состояние аппаратов без вскрытия
• Количество дверей: одна
• Способ монтажа: открытая (навесная) установка на стену
• Количество рядов: три - обеспечивают равномерное распределение нагрузки по высоте
• Цвет: серый
• DIN-рейка: встроена, съёмная, крепится винтами
• Глубина установочная: 0 мм - корпус рассчитан исключительно на навесную установку, не предназначен для встраивания в стену

Совместимость и монтаж

ЩРН-П-36 модульный IP41 совместим со всеми стандартными модульными устройствами по ГОСТ Р МЭК 60947-2 и IEC 60898. DIN-рейка легко снимается для удобства сборки перед установкой в корпус. Кабели заводятся через подготовленные отверстия в нижней и боковой частях корпуса - можно использовать кабельные вводы с герметизацией. Для монтажа требуется только сверление отверстий под крепёж и фиксация на стену с помощью дюбелей. Напряжение питания до 400 В - соответствует нормам для одно- и трёхфазных сетей в жилых и коммерческих объектах.

Безопасность и стандарты

Корпус изготовлен из самозагасающего пластика, что снижает риск распространения пламени при аварии. Соответствует требованиям безопасности для электроустановок в помещениях с обычным уровнем влажности. Степень защиты IP41 гарантирует безопасность от контакта с токоведущими элементами при случайном прикосновении инструментом или пальцем, однако не предназначена для работы во влажных, запылённых или наружных условиях.

Преимущества

• Прозрачная крышка - позволяет проверить положение рычагов автоматов без открывания дверцы
• Съёмная DIN-рейка - ускоряет сборку и обслуживание внутри корпуса
• Удобные кабельные вводы - позволяют провести кабели без дополнительных переходников
• Высокая плотность модулей - 36 мест на одном корпусе минимизирует количество щитов на объекте
• Не требует специальных инструментов для монтажа - подходит даже для слаботочных мастеров

Ограничения применения

ЩРН-П-36 модульный IP41 нельзя применять:

• На улице или в сырых помещениях - степень защиты IP41 недостаточна для воздействия брызг, дождя или паров
• В местах с высоким уровнем пыли - не защищён от попадания пыли внутрь
• Для встраивания в стену - отсутствие глубины установки делает невозможным монтаж в штробы
• В промышленных зонах с механическими повреждениями - пластиковый корпус менее ударопрочен, чем металлический

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и кухонной техники
• Щит на этаже многоквартирного дома - для распределения энергии между несколькими квартирами
• Оборудование спортзала или школьного класса - для управления освещением и вентиляцией
• Частный дом - вместо старого щита с пробками, с возможностью дальнейшего расширения

Практические советы

• Перед монтажом проверьте, чтобы все устройства помещались в 36 модулей - учтите ширину УЗО и АВ (часто занимают 2–4 модуля каждый)
• Используйте кабельные вводы с резиновыми уплотнителями, если кабели проходят через отверстия - это повысит долговечность и защиту
• Не затягивайте винты DIN-рейки слишком сильно - это может деформировать пластиковые направляющие
• ЩРН-П-36 модульный IP41 от ЭРА - идеальный выбор для базового уровня электромонтажа; если нужна более высокая защита (например, IP54), выбирайте другие модели серии ЭРА SIMPLE
• Артикул б0041529 - один из самых популярных в линейке ЭРА для частного сектора; храните его в наличии при ремонтах и реконструкциях
