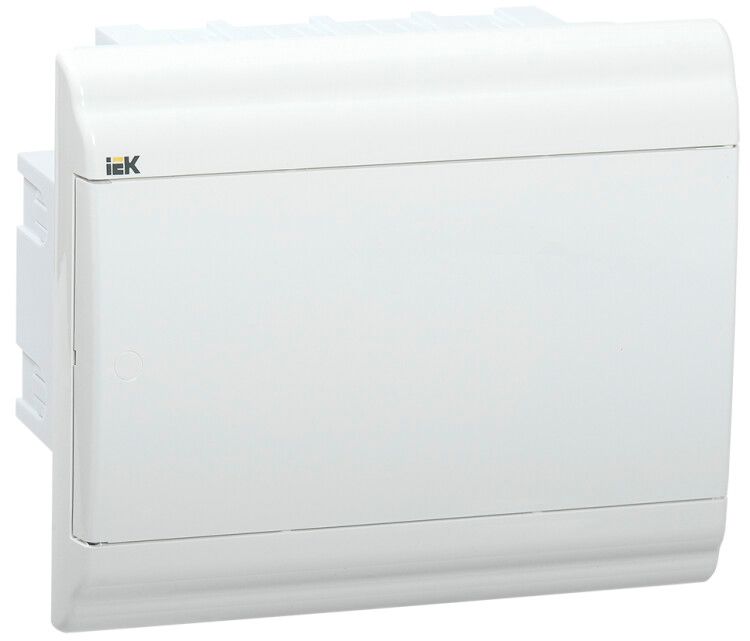

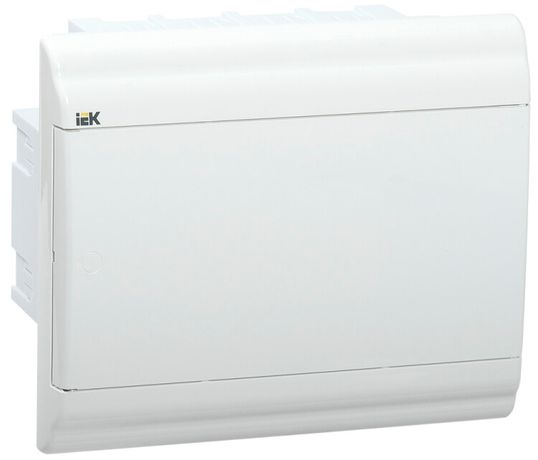

Корпус пластиковый встраиваемый на 9 модулей ЩРВ-П-9 IP41 (210х252х102мм) PRIME белая дверь | MKP82-V-09-WD-41-20 IEK

Бокс ЩРВ-П-9 модулей встраиваемый пластиковый с белой дверью IP41 от IEK (ИЭК), артикул mkp82-v-09-wd-41-20, предназначен для скрытой установки в стену и защиты модульных аппаратов в распределительных щитках осветительных сетей.

Назначение и область применения

Бокс ЩРВ-П-9 модулей встраиваемый пластиковый с белой дверью IP41 используется для компактной и безопасной установки модульных устройств в помещениях с нормальной влажностью. Подходит для монтажа автоматических выключателей, УЗО, дифавтоматов, таймеров и других устройств управления освещением. Применяется в жилых домах, офисах, общественных зданиях и на объектах с небольшими нагрузками - там, где важна эстетика и надёжная защита от случайного прикосновения.

Технические характеристики

• Количество модулей: 9 (один ряд)
• Материал корпуса: АБС-пластик - прочный, ударопрочный, не поддерживающий горение
• Степень защиты: IP41 - защищает от твёрдых предметов больше 1 мм и вертикально падающих капель воды
• Номинальное напряжение: 400 В - рассчитан на работу в бытовых и коммунальных сетях 230/400 В
• Глубина монтажа: 72 мм - требует соответствующего углубления в стене
• Цвет: 9016 RAL (белый матовый) - гармонирует с большинством отделочных решений
• Климатическое исполнение: УХЛ3 - работает при температурах от -25 C до +85 C, подходит для неотапливаемых помещений
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации модулей
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Бокс ЩРВ-П-9 модулей встраиваемый пластиковый с белой дверью IP41 монтируется исключительно способом скрытой установки - в подготовленную нишу в стене. Для правильного монтажа необходимо:

• Вырезать отверстие глубиной не менее 72 мм с учётом толщины штукатурки и отделки
• Обеспечить доступ к проводам сзади - кабели заводятся через боковые или задние вводы
• Фиксировать корпус анкерными болтами или специальными креплениями, входящими в комплект (не указаны, поэтому проверьте наличие перед монтажом)
• Не использовать для открытой установки - корпус не имеет внешней защиты от механических воздействий

Комплектация некомплектная - дверца, корпус и DIN-рейка есть; крепеж, заглушки, клеммы и другие детали не входят - приобретаются отдельно.

Безопасность и стандарты

Бокс ЩРВ-П-9 модулей встраиваемый пластиковый с белой дверью IP41 соответствует требованиям ТУ 27.90.33-003-83135016-2017. Степень защиты IP41 предотвращает попадание пальцев или инструментов более 1 мм в диаметре внутрь корпуса, а также защиту от вертикально падающей воды - этого достаточно для сухих и слегка влажных помещений, но недостаточно для ванных комнат, подвалов или улицы. Напряжение 400 В позволяет применять его в трёхфазных системах, однако не предназначено для высоковольтных цепей.

Преимущества

• Пластиковый корпус из АБС - легкий, не ржавеет, не проводит ток, устойчив к химическим средам
• Чёткая разметка для монтажа 9 модулей - удобно планировать компоновку оборудования
• Белая дверца цвета 9016 RAL - эстетично сочетается с современной отделкой интерьера
• Удобная конструкция - легко открывается, не требует инструментов для доступа к оборудованию
• Длительный срок службы - 25 лет при правильном использовании снижает затраты на замену

Ограничения применения

• Не применяется во влажных и сырых помещениях (ванная, баня, подвал) - IP41 не обеспечивает защиту от брызг и конденсата
• Не подходит для наружной установки - не защищён от дождя, снега, перепадов температур выше допустимого
• Не рекомендован для мощных промышленных щитов - ограниченное количество модулей и малая глубина не позволяют разместить крупные устройства
• Некомплектность - требуется докупать крепёж, заглушки, клеммы, что увеличивает время и стоимость монтажа

Примеры использования

• Осветительный щиток в квартире - управление светом в комнатах, кухне, коридоре
• Щиток на этаже многоквартирного дома - распределение питания по квартирам
• Управление наружным освещением в подъезде или на территории дома
• Контроль работы таймеров и датчиков движения в офисах и торговых точках

Практические советы

• Перед монтажом проверьте глубину ниши - 72 мм минимум, иначе корпус не войдёт
• Выбирайте модули суммарной шириной не более 9 модулей (например, 4×18 мм + 5×18 мм = 162 мм)
• Используйте термостойкие кабели - температура внутри корпуса может достигать +85 C
• Не закрывайте вентиляционные отверстия (если есть) - даже при IP41 важно теплоотведение
• При заказе убедитесь, что в комплекте есть DIN-рейка - иногда её забывают положить
• Для ванных комнат и улицы выбирайте модели с IP54 и выше - этот бокс не подходит
