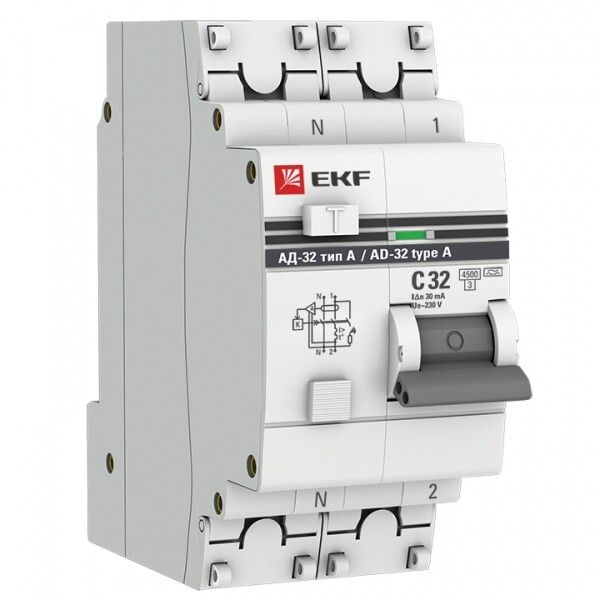

Выключатель автоматический дифференциального тока АД-32 1п+N 32А C 30мА тип A PROxima | DA32-32-30-a-pro EKF (замена - D63N26EA32C30)

Автоматический выключатель дифференциального тока ЕКФ АД-32-32-30-A-PRO - это комбинированный защитный аппарат, объединяющий функции автоматического выключателя и УЗО. Он предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока или перегрузок в однофазных сетях. Применяется в бытовых и промышленных электроустановках, где требуется высокий уровень безопасности.

Назначение и область применения

АД-32-32-30-A-PRO используется для защиты групповых цепей переменного тока 230 В, особенно там, где есть риск утечки тока через человека или поврежденную изоляцию. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских, производственных линий, оборудования с частотными преобразователями, компьютерами, сварочными аппаратами и другой техникой, генерирующей импульсные токи утечки.

Технические характеристики

• Номинальный ток: 32 А - позволяет защищать нагрузки до 7,4 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - обеспечивает защиту от поражения электрическим током
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современной техники с выпрямителями)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить аварийный ток короткого замыкания
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, малые двигатели)
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе
• Номинальное напряжение: 230 В / 50 Гц - совместим с российскими и европейскими сетями
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения, например, от молний
• Сечение провода: 0–25 мм2 - подходит для медных и алюминиевых жил, включая многожильные
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает тепловую нагрузку на проводку
• Категория перенапряжения: III - рассчитан на использование в распределительных щитах, а не на конце линии
• Степень загрязнения: 3 - допускает наличие проводящей пыли в условиях производства
• Рабочая температура: –25…+50 C - работает в неотапливаемых помещениях, на балконах, в подвалах
• Модульная ширина: 2 модуля - занимает 18 мм в ширину, легко помещается в стандартные щиты
• Глубина монтажа: 46 мм - учитывать при проектировании глубины щита
• Серия: АД-32 - часть линейки EKF PROxima, соответствует ГОСТ Р 51327-1-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

АД-32-32-30-A-PRO монтируется на DIN-рейку типа 35 мм. Для установки достаточно защелкнуть его на рейку двумя фиксаторами - они обеспечивают прочное крепление даже при вибрациях. Клеммы имеют скругленную форму с насечками, что улучшает контакт с проводом и предотвращает его проскальзывание. Обязательно затягивать винты моментом, указанным в инструкции - недостаточно плотное соединение вызывает нагрев. Нейтральный проводник обязательно подключается к клемме N, иначе устройство не будет работать. Пломбировка клемм возможна после монтажа - рекомендуется для объектов с контролируемым доступом.

Безопатность и стандарты

АД-32-32-30-A-PRO сертифицирован по ГОСТ Р 51327-1-2010 и международному стандарту МЭК 60898-2. Соответствует требованиям к защите от поражения током, установленным ПУЭ. Корпус изготовлен из самозатухающего материала, не поддерживающего горение. Класс токоограничения 3 и импульсная стойкость 6 кВ обеспечивают надежность в условиях нестабильной сети. Устройство не предназначено для работы вне щита - IP20 не защищает от влаги и пыли.

Преимущества

• Индикаторное окно показывает причину отключения - красный цвет = ток утечки, зеленый = перегрузка/КЗ
• Кнопка возврата позволяет сбросить состояние после срабатывания от утечки - не нужен внешний рычаг
• Монолитная лицевая панель исключает попадание пыли внутрь механизма
• Углубления на корпусе улучшают теплоотвод, продлевая срок службы
• Электронная плата с повышенной защитой от импульсных помех - устойчив к работе рядом с ЧРП, LED-драйверами, инверторами
• Двухпозиционный зажим на DIN-рейке - удобен при сборке щитов с ограниченным пространством

Ограничения применения

• Не применяется в трехфазных системах - только для 1N (230 В)
• Не подходит для открытой установки - IP20 требует герметичного щита
• Не защищает от перенапряжений в сети - для этого нужны отдельные ОПС
• Не рекомендован для цепей с постоянным током утечки выше 6 мА (например, старые зарядные устройства)
• Не использовать в местах с температурой ниже –25 C или выше +50 C - возможны отказы
• Не следует применять вместо основного автомата на входе - он лишь дополняет защиту группы

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, бане
• Щитовая защита для станков с частотными преобразователями
• Цепи питания серверов, медицинского оборудования, точной электроники
• Освещение и розетки в производственных цехах с металлическими конструкциями
• Подключение кабелей к конвейерам, насосам, компрессорам с частотным управлением

Практические советы

• Выбирая АД-32-32-30-A-PRO, проверьте соответствие сечения провода - максимальное 25 мм2, меньшие значения тоже подходят
• При установке в щит с несколькими УЗО - соблюдайте координацию чувствительности: более ответственные группы должны иметь меньший дифток (например, 10 мА), а этот - для общей защиты
• Обязательно тестировать кнопкой “T” ежемесячно - это проверяет целостность электронной платы
• Не используйте адаптеры для увеличения ширины - устройство уже имеет двухмодульную конструкцию
• При замене старого УЗО - учтите, что АД-32-32-30-A-PRO отключает и фазу, и ноль, поэтому не допускайте подключения нулей от других групп
• Гарантия 84 месяца - при правильном монтаже и эксплуатации служит более 10 лет
