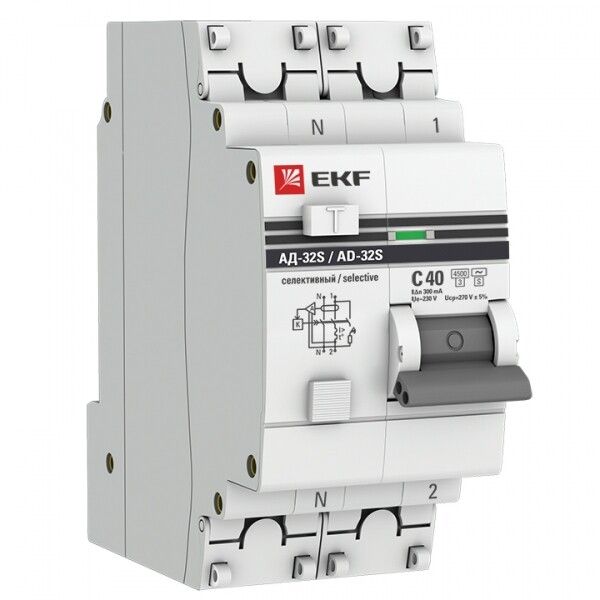

Выключатель автоматический дифференциального тока АД-32 (селективный) 1п+N 40A C 300мА тип AC PROxima | DA32-40-300S-pro EKF

Автоматический дифференциальный выключатель АД-32 EKF PROxima - это комбинированный аппарат, который одновременно защищает цепь от перегрузок, коротких замыканий и утечек тока. Подходит для установки в бытовых и промышленных распределительных щитах, обеспечивает безопасность людей и оборудования. Артикул da32-40-300s-pro соответствует модели с номиналом 40 А и порогом утечки 300 мА.

Назначение и область применения

АД-32 EKF PROxima предназначен для защиты электрических сетей переменного тока от:

• утечек тока на землю (защита от поражения электрическим током);
• перегрузок и коротких замыканий (защита проводки и оборудования).

Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокими требованиями к безопасности - например, в кухнях, ванных комнатах, на станциях управления, в цехах с влажными условиями. Особенно эффективен там, где требуется селективное отключение - чтобы авария в одной группе не вызывала отключения всей системы.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9,2 кВт при 230 В;
• Количество полюсов: 1P+N - отключаются фаза и ноль одновременно, исключая опасный потенциал на нулевом проводе;
• Номинальный ток утечки: 300 мА - срабатывает при утечках выше этого значения, подходит для защиты групповых линий, а не отдельных розеток;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для большинства бытовых и промышленных систем);
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, компрессоры, светильники с галогенками);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при значительном КЗ;
• Сечение провода: 0…25 мм2 - совместим с медными проводами всех распространённых сечений;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения;
• Модульная ширина: 2 модуля - занимает 36 мм в ширину на DIN-рейке;
• Глубина монтажа: 46 мм - важно учитывать при проектировании глубины щита;
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование от повреждений;
• Номинальное импульсное напряжение: 6 кВ - устойчив к скачкам напряжения, таким как удары молнии или коммутационные броски;
• Нормативы: соответствие ГОСТ Р 51327-1-2010 (МЭК 60898-2-2006).

Совместимость и монтаж

АД-32 EKF PROxima монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть его на рейке - двухпозиционный зажим обеспечивает прочное крепление. Клеммы имеют скруглённую форму с насечками, что предотвращает проскальзывание проводов при затяжке. Сечение проводов допускается от 0 до 25 мм2 - можно использовать как однопроволочные, так и многожильные жилы. После монтажа рекомендуется проверить плотность зажима и наличие правильного подключения фазы и нуля. Панель для пломбировки позволяет запечатать клеммы после проверки - это необходимо для соблюдения норм энергонадзора.

Безопасность и стандарты

АД-32 EKF PROxima соответствует международному стандарту IEC 60898-2 и российскому ГОСТ Р 51327-1-2010, которые регламентируют требования к дифференциальным автоматам. Применена классическая система защиты: тепловая для перегрузок, электромагнитная для КЗ, электронная - для утечек. Корпус изготовлен из самозатухающего материала, не поддерживающего горение. Устройство имеет класс перенапряжения III и степень загрязнения 3 - значит, может использоваться в условиях возможного попадания пыли и влаги внутрь щита, но не вне его.

Преимущества

• Селективность: возможность координирования с другими УЗО/АВ в цепи - минимизирует массовые отключения;
• Индикатор состояния: визуальное окно показывает, было ли отключение вызвано утечкой (красный цвет) или перегрузкой/КЗ (зелёный);
• Кнопка возврата: после срабатывания по утечке нужно нажать её, чтобы вернуть выключатель в рабочее положение - это предотвращает случайное включение без устранения причины;
• Охлаждающие углубления: увеличивают теплоотвод, продлевают срок службы электроники;
• Защита от импульсных помех: современная плата устойчива к колебаниям в сети, характерным для промышленных объектов;
• Монолитная лицевая панель: исключает попадание пыли и влаги внутрь механизма.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц;
• Не предназначается для установки на открытом воздухе или во влажных местах без корпуса - IP20 не обеспечивает защиту от воды;
• Порог утечки 300 мА слишком велик для защиты человека - для розеточных групп лучше применять 30 мА;
• Не подходит для питания чувствительной электроники (например, серверов), где необходимы более точные УЗО с типом A или B;
• Требуется обязательное подключение нулевого проводника - нельзя использовать в TN-C системах (где PEN-проводник объединён).

Примеры использования

• Защита группы розеток на кухне или в ванной комнате (при наличии отдельного УЗО 30 мА на каждую розетку - этот аппарат используется как основной вводный);
• Щитовая защита для цехового оборудования с двигателями (конвейеры, насосы, компрессоры);
• Общий входной автомат в распределительном щите дома или офиса, когда есть несколько ответвлений с УЗО меньшего порога;
• Подключение к системам освещения в производственных помещениях с риском повреждения изоляции.

Практические советы

• При выборе места установки учтите глубину монтажа - 46 мм. Щит должен иметь достаточный внутренний объём;
• Для селективной работы с другими устройствами - используйте АД-32 как главный, а на ответвлениях - УЗО с порогом 30 мА и временем задержки;
• Проверяйте работу кнопки тестирования ежемесячно - она имитирует утечку и подтверждает работоспособность;
• Не устанавливайте рядом с источниками сильных магнитных полей - это может влиять на работу электронной платы;
• После монтажа обязательно проверьте полярность: фаза должна подключаться к L, ноль - к N; неверное подключение может сделать защиту неэффективной;
• Гарантия - 7 лет (84 месяца) - один из самых длинных сроков среди аналогичных устройств, что говорит о надёжности сборки.
