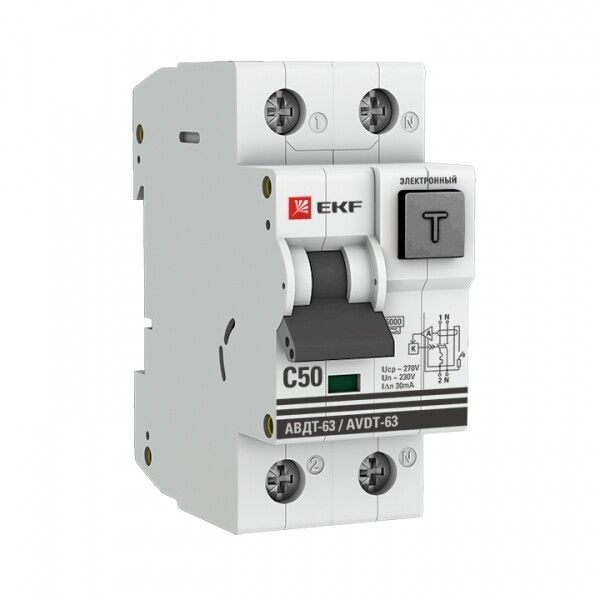

Выключатель автоматический дифференциального тока АВДТ-63 1п+N 50А C 30мА тип A PROxima (электронный) | DA63-50-30e EKF

Автоматический выключатель дифференциального тока АВДТ-63 50А 30мА тип А 6кА электронный от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном устройстве. Подходит для установки в щитках жилых домов, офисов и промышленных объектов, обеспечивает надежную защиту людей и оборудования.

Назначение и область применения

АВДТ-63 50А 30мА тип А 6кА электронный предназначен для защиты электрических цепей от:

• токов утечки на землю (например, при повреждении изоляции или контакте человека с токоведущими частями);
• перегрузок - когда нагрузка превышает допустимую длительно;
• коротких замыканий - при внезапном соединении фазы и нуля.

Подходит для бытовых и промышленных сетей переменного тока 230 В, 50 Гц. Особенно эффективен там, где есть оборудование с импульсными нагрузками - стиральные машины, компьютеры, сварочные аппараты, частотные преобразователи. Защита типа А реагирует как на переменный, так и на пульсирующий постоянный ток утечки - важное преимущество при использовании современной электроники.

Технические характеристики

• Номинальный ток: 50 А - максимальный ток, который устройство может пропускать постоянно без срабатывания.
• Дифференциальный ток: 30 мА - порог чувствительности к утечке; при превышении этого значения автомат отключается - уровень, рекомендованный для защиты людей.
• Тип дифференциальной защиты: A - реагирует на переменный ток утечки и пульсирующий постоянный (типичен для выпрямителей и ЭПТ).
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, ноль коммутируется (отключается при срабатывании).
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, двигатели с пусковыми токами.
• Класс токоограничения: 3 - высокий класс, снижающий энергию КЗ, что продлевает жизнь контактам и другому оборудованию.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения.
• Потери мощности: 4,5 Вт - энергопотребление самого аппарата при работе, минимально.
• Степень защиты: IP20 - защита от прикосновений пальцев и твердых предметов, но не от воды - применяется внутри щитков.
• Рабочая температура: от -40C до +50C - позволяет использовать в неотапливаемых помещениях, на улице в закрытых щитах.
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 45 мм - требует достаточного внутреннего объема щита.
• Площадь сечения провода: 0–25 мм2 - совместим с большинством медных и алюминиевых кабелей.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).

Совместимость и монтаж

АВДТ-63 50А 30мА тип А 6кА электронный устанавливается на стандартную DIN-рейку (35 мм). Монтаж выполняется с помощью фиксаторов на задней части корпуса - достаточно защелкнуть устройство и затянуть клеммы.

Подключение проводов:

• Фаза - вход L, выход L;
• Ноль - вход N, выход N (коммутируется! важно не путать с обычными УЗО);
• Не допускается подключение нулевого проводника после автомата к другим цепям - это вызовет ложные срабатывания.

Для работы требуется правильная схема: все потребители в защищаемой группе должны иметь общий ноль, идущий через этот автомат. Нельзя использовать общий ноль от других АВДТ-63.

Безопасность и стандарты

АВДТ-63 соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Соответствие нормам обеспечивает сертифицированную защиту от поражения током и возгорания. Категория перенапряжения 3 указывает на применение в местах с повышенной вероятностью импульсных перенапряжений - например, в распределительных щитах зданий.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему.
• Защита типа А - единственная подходящая для современных устройств с импульсными источниками питания (LED, зарядки, инverterы).
• Коммутация нуля - исключает риск сохранения потенциала на нулевом проводе при аварии.
• Высокий класс токоограничения 3 - снижает тепловые и механические воздействия при КЗ.
• Работает при низких температурах (-40C) - подходит для холодных регионов и неотапливаемых помещений.
• Гарантия 84 месяца - подтверждает долговечность и качество сборки.

Ограничения применения

• Не предназначена для использования вне щитка - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для цепей с постоянным током - работает только с переменным током 50 Гц.
• Не следует устанавливать в условиях сильного загрязнения (пыль, масла, химические пары) - класс загрязнения 3 ограничен.
• Электронный тип защиты требует наличия внешнего питания - при обрыве нуля или фазы до автомата он может не работать (в отличие от электромеханических УЗО).
• Не используется в системах TN-C - необходима система TN-S или TT с отдельным PE-проводником.

Примеры использования

• Щиток квартиры - защита группы розеток в ванной, кухне, детской комнате.
• Производственный участок - питание станков с ЧПУ, насосов, конвейеров с частотными преобразователями.
• Офис - группа серверов, компьютеров, оргтехники.
• Дача/гараж - защита электроинструментов, светильников, зарядных устройств.

Практические советы

• При замене старого УЗО+автомата на АВДТ-63 проверьте соответствие сечения проводов - новый аппарат рассчитан на 25 мм2, старый мог быть на меньшее.
• Перед первым запуском нажмите кнопку «Тест» - если не отключится, устройство неисправно или некорректно подключено.
• Не используйте переходники между проводами меди и алюминия - прямое подключение возможно, но клеммы должны быть плотно затянуты.
• При проектировании щита учтите глубину монтажа (45 мм) - выбирайте корпуса с запасом по глубине.
• Для больших объектов лучше разбивать нагрузку на несколько АВДТ-63 - тогда при срабатывании одного не отключится весь дом.
