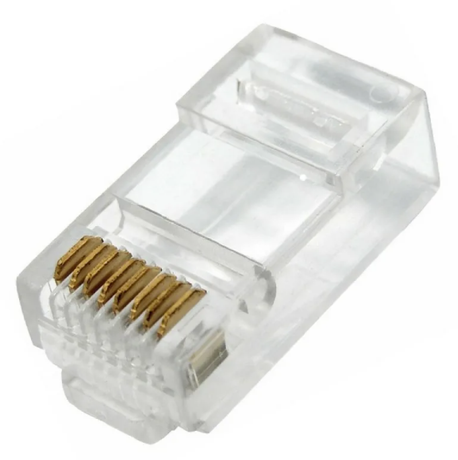

Джек Simple RJ-1-S RJ-45 8P8C CAT 5e | Б0048300 ЭРА

Разъем RJ-45 8P8C CAT 5e от ЭРА - это обжимной коннектор типа «вилка», предназначенный для надежного подключения витых пар к сетевому оборудованию. Артикул б0048300 подходит для монтажа в условиях офиса, на объектах связи и в промышленных локальных сетях.

Назначение и область применения

Разъем RJ-45 8P8C CAT 5e используется для создания физического соединения между сетевым кабелем и устройством с портом 8P8C. Применяется в локальных сетях Ethernet до 1 Гбит/с. Подходит для подключения компьютеров, сетевых принтеров, IP-камер, телефонов VoIP, коммутаторов, патч-панелей и других устройств с интерфейсом RJ-45.

Технические характеристики

• Тип изделия: вилка (коннектор для обжима на конце кабеля)
• Исполнение: гнездо (внутренняя часть контактов, в которую вставляется штекер устройства)
• Способ подключения: обжим - требует специального инструмента
• Количество контактов: 8P8C (8 контактов, 8 положений)
• Категория передачи: Cat 5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Совместимость с кабелем: витые пары (UTP/STP), круглый профиль
• Поддержка многожильных проводников: да - подходит для гибких кабелей с множеством тонких жил
• Цвет: прозрачный - позволяет видеть цветовую схему обжима и состояние внутренних контактов
• Необходим инструмент: да - требуется обжимной клещ для установки

Совместимость и монтаж

Разъем RJ-45 8P8C CAT 5e совместим с любым кабелем категории Cat 5e и ниже (Cat 5, Cat 3), если он имеет витую пару и внешний диаметр, соответствующий корпусу коннектора. Для правильного монтажа необходимо:

• Зачистить конец кабеля на 2–3 см, не повредив изоляцию жил
• Упорядочить жилы по стандарту T568A или T568B
• Вставить кабель в коннектор до упора - все жилы должны достичь металлических контактов
• Обжать коннектор обжимным инструментом - зажим должен полностью закрыть изоляцию кабеля и зафиксировать жилы

Важно: не используйте этот коннектор для однопроволочных (моножильных) кабелей - он оптимизирован именно для многопроволочных, что снижает риск потерь сигнала при изгибе.

Безопасность и стандарты

Разъем RJ-45 8P8C CAT 5e соответствует требованиям стандарта IEEE 802.3 и EIA/TIA-568-B для передачи данных. Материалы корпуса - термостойкий пластик, не поддерживающий горение. Напряжение работы - до 100 В постоянного тока, безопасно для слаботочных сетей.

Преимущества

• Высокая надежность соединения благодаря точному расположению контактов и качественному обжиму
• Прозрачный корпус - удобство контроля правильности обжима и диагностики
• Поддержка многопроволочных проводников - идеально для гибких кабелей в подвижных системах
• Совместимость с большинством существующих сетевых решений - универсальное решение для LAN

Ограничения применения

• Не подходит для прямого подключения к силовым цепям - только для слаботочных сетей
• Не рассчитан на частые переподключения - после нескольких обжимов контактная группа может потерять герметичность
• Требует обязательного использования обжимного инструмента - попытки монтажа вручную приведут к плохому контакту
• Не рекомендован для наружной установки без защиты - не имеет IP-защиты от влаги и пыли

Примеры использования

• Монтаж сетевого кабеля от роутера к компьютеру в офисе
• Завершение кабеля на патч-панели в серверной комнате
• Подключение IP-камеры через UTP-кабель к NVR
• Настройка VoIP-телефона в call-центре
• Создание временной сети на стройплощадке с использованием гибкого кабеля

Практические советы

• Перед обжимом проверьте соответствие цветовой схемы на обоих концах кабеля - одинаковая схема (T568A или T568B) нужна для прямого соединения
• Не допускайте перегиба жил внутри коннектора - это вызывает повышенное затухание сигнала
• Проверяйте качество обжима тестером - даже если коннector выглядит правильно, плохой контакт может быть невидим
• Для долговечности храните запасные коннекторы в сухом месте - влага может окислить медные контакты
• Артикул б0048300 от ЭРА - хорошая базовая опция для массового монтажа; для ответственных участков сети лучше использовать экранированные версии (SFTP)
