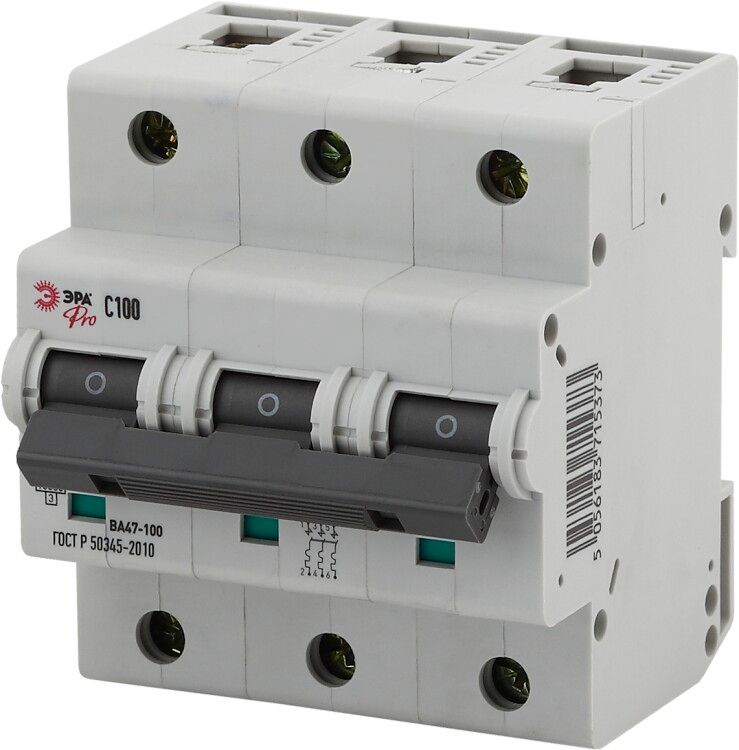

Выключатель автоматический трехполюсный Pro NO-901-31 ВА47-100 3P 100А кривая C | Б0031792 ЭРА

Автоматический выключатель ВА47-100 NO-901-31 ЭРА - трёхполюсный модульный аппарат на 100 А с характеристикой срабатывания C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах промышленного и коммерческого оборудования.

Назначение и область применения

ВА47-100 NO-901-31 ЭРА защищает силовые цепи переменного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах, где требуется надёжная защита мощных нагрузок: промышленные станки, насосы, компрессоры, системы вентиляции, конвейеры и другие оборудование с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен выключатель.
• Номинальное напряжение изоляции: 660 В - предельное напряжение, которое не вызывает пробоя изоляции.
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинала; оптимально для нагрузок с умеренно высокими пусковыми токами (электродвигатели, освещение с галогенками, трансформаторы).
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ до минимального уровня, что повышает безопасность оборудования.
• Поперечное сечение провода: 2,5 – 35 мм2 - допустимый диапазон сечений жил для подключения к зажимам.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды.
• Рабочая температура: от -40 C до +50 C - позволяет использовать в неотапливаемых помещениях, на улице внутри корпусов, в холодильных камерах.
• Частота: 50 Гц - рассчитан на работу в сетях стандарта Европы/РФ.
• Тип напряжения: AC - работает только с переменным током.
• Модульная ширина: 4,5 М - занимает 4,5 стандартных модулей (по 17,5 мм каждый) на DIN-рейке, то есть ~78,75 мм шириной.
• Глубина монтажа: 83 мм - требует свободного места в щите для правильной установки и доступа к клеммам.
• Категория перенапряжения: III - предназначен для установки в распределительных цепях вторичного уровня (например, после основного автомата).
• Номинальное импульсное напряжение: 4000 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные перенапряжения.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной конденсации влаги, характерно для помещений с обычным уровнем запылённости.

Совместимость и монтаж

ВА47-100 NO-901-31 ЭРА монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания верхней части корпуса на рейку, затем фиксируется нижним защёлкивающим элементом. Для подключения используются винтовые зажимы, совместимые с медными проводниками сечением от 2,5 до 35 мм2. Наконечники (штыревые или трубчатые) рекомендованы для многожильных проводов. Обеспечьте достаточный зазор вокруг аппарата - глубина монтажа составляет 83 мм, и он не должен плотно прилегать к стенкам щита или другим устройствам.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-2 и российскому ГОСТ Р 50030.2. Произведён с учётом класса токоограничения 3, обеспечивающего снижение энергии КЗ и защиту подключённого оборудования. Конструкция исключает самопроизвольное отключение при вибрации и механическом воздействии. Отключение осуществляется двумя механизмами: тепловым (для перегрузок) и электромагнитным (для КЗ).

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжную защиту даже в местах с большой мощностью КЗ - например, рядом с трансформаторами.
• Широкий диапазон сечений проводов (2,5–35 мм2) позволяет подключать как маломощные, так и крупные кабели без переходников.
• Устойчивость к экстремальным температурам (-40…+50 C) делает его пригодным для использования в сложных климатических условиях.
• Класс 3 токоограничения минимизирует риск повреждения кабеля и оборудования при аварии.
• Известный бренд ЭРА гарантирует соответствие заявленным параметрам и долгую службу при соблюдении условий эксплуатации.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительного корпуса.
• Характеристика C не подходит для очень чувствительных нагрузок (например, светодиодных драйверов или точной электроники), где лучше подойдут B или Z.
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для регулярной коммутации.
• Требуется место в щите не менее 83 мм в глубину - не подходит для узких или перегруженных шкафов без доработки.

Примеры использования

• Защита питания трёхфазного двигателя 75 кВт в цеху.
• Главный автомат в распределительном щите торгового центра.
• Щит управления конвейерной линией с несколькими приводами.
• Подключение группы мощных нагревательных элементов (печи, сушилки).
• Вводной автомат в щите на объекте с высокой плотностью потребления электроэнергии.

Практические советы

• Выбирая ВА47-100 NO-901-31 ЭРА, проверьте, чтобы суммарная мощность всех подключенных нагрузок не превышала 100 А × 400 В × √3 ≈ 69 кВт в трёхфазной сети.
• При использовании кабелей сечением 35 мм2 используйте наконечники - они предотвращают ослабление контакта со временем.
• Не устанавливайте рядом с источниками тепла выше +50 C - это может вызвать ложное срабатывание.
• Проверяйте момент затяжки клемм - слишком слабый контакт вызывает перегрев, слишком сильный - повреждает пластик.
• При замене старого автомата убедитесь, что новый имеет ту же ширину (4,5 М) и глубину (83 мм), чтобы поместился в существующий щит.
• Для систем с частыми пусками (более 10 раз в час) рекомендуется применять контакторы с автоматическим выключателем - последний не предназначен для частой коммутации.
