Выключатель автоматический однополюсный Pro NO-901-32 ВА47-100 1P 100А кривая C | Б0031793 ЭРА

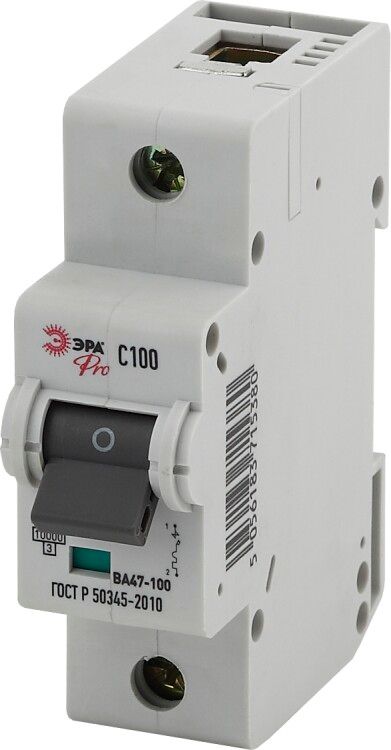

Автоматический выключатель ВА47-100 NO-901-32 ЭРА — однополюсный коммутационный аппарат на 100 А с характеристикой срабатывания C и отключающей способностью 10 кА, предназначенный для защиты электропроводки и оборудования от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для промышленных и бытовых сетей переменного тока 230 В.

Назначение и область применения

Автоматический выключатель ВА47-100 NO-901-32 ЭРА защищает электрические цепи от повреждений, вызванных перегрузками и короткими замыканиями. Он предназначен для установки в распределительных щитах жилых, офисных и промышленных объектов. Подходит для защиты силовых линий, групповых цепей освещения, тепловых нагрузок и оборудования с высоким пусковым током — например, насосов, компрессоров, сварочных аппаратов.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 230 В переменного тока (AC); изоляция рассчитана на 660 В — позволяет использовать устройство в более высоких напряжениях при необходимости.
• Отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до этого значения.
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные лампы, трансформаторы).
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая энергию КЗ, передаваемую в сеть.
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; требует установки внутри закрытого щита.
• Ширина модуля: 1 М — занимает один стандартный модуль на DIN-рейке (17,5 мм).
• Глубина монтажа: 83 мм — требуется свободное пространство в щите для правильной установки.
• Сечение провода: 2,5–35 мм² — совместим с медными проводниками указанного сечения.
• Рабочая температура: от –40 °C до +50 °C — допускает работу в холодных и жарких помещениях, но не на улице без корпуса.
• Частота: 50 Гц — для сетей стандарта Европы/РФ.

Совместимость и монтаж

Автоматический выключатель ВА47-100 NO-901-32 ЭРА монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с фиксацией винтом — подходят провода сечением 2,5–35 мм². Перед монтажом проверьте соответствие сечения провода и момент затяжки винтов (не переусердствуйте!). Убедитесь, что в щите достаточно места по глубине (83 мм) и есть доступ к клеммам для обслуживания. Выключатель совместим со всеми типами щитов, поддерживающими модульную систему 1 М.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Категория перенапряжения III указывает на применение в распределительных цепях II уровня (например, после входного автомата). Номинальное импульсное напряжение 4000 кВ гарантирует устойчивость к кратковременным скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надежную защиту даже в местах с большой мощностью КЗ.
• Класс токоограничения 3 снижает риск возгорания и повреждения кабеля при аварии.
• Изолирующие материалы и конструкция обеспечивают долгий срок службы при соблюдении условий эксплуатации.
• Один модульный размер экономит место в щите, особенно важен при плотной компоновке.

Ограничения применения

• Не предназначен для работы вне закрытого электрошкафа — степень защиты IP20 исключает использование на улице или во влажных помещениях без дополнительной герметизации.
• Не подходит для защиты цепей с очень высоким пусковым током (например, большие асинхронные двигатели >10 кВт) — для них предпочтительнее характеристика D.
• Однополюсная конструкция (1P) требует наличия отдельного рубильника или другого аппарата для полного отключения нулевого провода — не используется как основной отсекатель в TN-C системах.
• Не рекомендован для частого ручного включения/выключения — предназначен для защиты, а не для оперативного управления.

Примеры использования

• Защита группы розеток в производственном цехе с оборудованием до 23 кВт.
• Щитовая автоматика на этаже многоквартирного дома для питания лифтового механизма или системы вентиляции.
• Цепь питания конвейера с двигателем 7,5 кВт — характерная нагрузка для кривой C.
• Распределительный щит на складе с освещением и маломощными станками.

Практические советы

• Выбирая автомат ВА47-100 NO-901-32 ЭРА, убедитесь, что суммарная мощность подключенных устройств не превышает 23 кВт (при 230 В и cosφ=1).
• Проверьте, чтобы проводники были правильно зачищены и не выходили за пределы зажима — это предотвращает нагрев и искрение.
• Не устанавливайте этот выключатель вместо вводного автомата — он не имеет функции дифференциальной защиты и не предназначен для всей нагрузки здания.
• При использовании в холодных условиях (ниже –20 °C) проверьте работоспособность после длительного простоя — возможна временная задержка срабатывания.
• Обратите внимание: артикул NO-901-32 — это серийный номер модели, а не заводской код. При заказе используйте полное название: “Автоматический выключатель ВА47-100 NO-901-32 ЭРА”.
