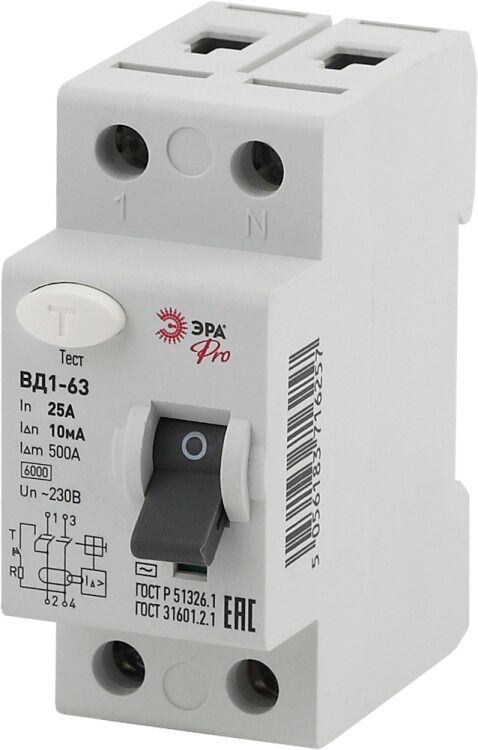

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-48 ВД1-63 1P+N 25А 10мА | Б0031889 ЭРА

Выключатель дифференциального тока (УЗО) ВД1-63 NO-902-48 от ЭРА предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот УЗО работает без внешнего питания, надёжно отключает цепь при малых токах утечки и монтируется на DIN-рейку. Артикул б0031889 соответствует модели с номиналом 25 А и чувствительностью 10 мА.

Назначение и область применения

УЗО ВД1-63 NO-902-48 защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Он не защищает от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели. Применяется в жилых домах, офисах, на производстве: для групп розеток, освещения, бытовой техники, станков и других устройств, где есть риск утечки тока на землю.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток: 10 мА - порог срабатывания; при утечке выше этого значения УЗО отключится за доли секунды;
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на импульсные или постоянные;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 2P - отключает одновременно фазу и ноль, исключая опасность сохранения потенциала на нулевом проводе;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги - устанавливается внутри щита;
• Ширина: 2 модуля - занимает 36 мм на DIN-рейке;
• Сечение провода: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров;
• Рабочая температура: –25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице;
• Частота: 50 Гц - совместим с сетью в России и странах СНГ;
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока до 250 А без ложного срабатывания;
• Глубина монтажа: 66 мм - требует достаточного места в распределительном щите;
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости (например, в мастерских, но не в цехах с металлической пылью).

Совместимость и монтаж

УЗО ВД1-63 NO-902-48 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы: вход - сверху, выход - снизу. Для правильной работы необходимо подключить фазу и ноль строго согласно маркировке на корпусе. Нельзя использовать с трёхфазными системами или с постоянным током. Совместим с любыми автоматическими выключателями серии ВД1-63 и аналогичными по габаритам. Обязательно проверьте соответствие сечения проводов - слишком толстые провода (более 25 мм2) не войдут в клеммы.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1. Сертифицировано для использования в РФ. Отсутствие собственного энергопотребления делает его работоспособным даже при отключении основного питания. Конструкция обеспечивает механическую износостойкость - более 10 000 операций включения/отключения. Кнопка «Тест» позволяет проверить работоспособность устройства без размыкания цепи.

Преимущества

• Высокая точность срабатывания - 10 мА гарантирует защиту жизни человека;
• Двухполюсное исполнение (2P) - полностью отключает цепь, включая ноль, что снижает риск остаточного напряжения;
• Надёжная механическая конструкция - долгий срок службы без обслуживания;
• Не требует внешнего питания - работает всегда, даже при аварийном отключении сети;
• Подходит для установки в стандартные щиты благодаря компактной форме (2 модуля).

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно используйте вместе с автоматическим выключателем;
• Работает только с переменным током (AC); не подходит для цепей с постоянным током, импульсными нагрузками (например, светодиодные драйверы с выпрямителем) или частотными преобразователями;
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты;
• Не рекомендуется применять в условиях сильной запылённости (класс загрязнения 3 и выше);
• Не предназначено для защиты оборудования - только для безопасности людей.

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании микроволновки или кофеварки с пробоем изоляции;
• Щитовая группа для ванной комнаты - обязательное условие по ПУЭ при наличии воды;
• Линия питания станка с металлическим корпусом - предотвращает пожар при утечке на раму;
• Освещение в подвале или гараже - снижает риск поражения при ремонте или влажной среде.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (25 А) соответствует нагрузке вашей группы - не ставьте 16 А на мощную плиту;
• Проверяйте сечение проводов перед подключением - провода меньше 1 мм2 могут плохо зажаться, больше 25 мм2 не поместятся;
• Обязательно тестируйте УЗО кнопкой «T» ежемесячно - это единственный способ удостовериться, что оно работает;
• При установке в щит с несколькими УЗО - следите, чтобы они не были последовательно включены друг в друга (это вызывает ложные срабатывания);
• Если УЗО часто отключается - ищите причину в изношенной проводке, старой технике или плохом заземлении, а не меняйте его на менее чувствительный.
