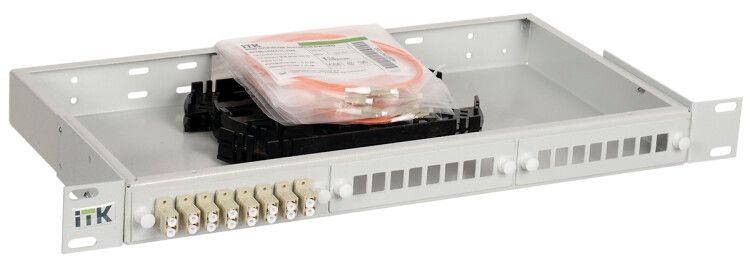

Кросс укомплектованный 1U LC (duplex) 12 портов (OM2) ITK FOBX24-1U-12LCUD50 IEK

Кросс оптический 1U укомплектованный LC (duplex) 12 портов (OM2) ITK - это готовое решение для организации точечной коммутации оптических сигналов в телекоммуникационных и серверных помещениях. Благодаря предварительно установленным пигтейлам и стандартизированному корпусу, устройство легко интегрируется в 19-дюймовые стойки и обеспечивает надежную работу в течение 15 лет.

Назначение и область применения

Кросс оптический 1U укомплектованный LC (duplex) 12 портов (OM2) ITK предназначен для соединения и распределения оптических сигналов между магистральными линиями и конечными устройствами. Подходит для установки в серверных, офисных и промышленных сетях, где требуется компактная и устойчивая коммутация многомодового волокна OM2. Применяется в системах передачи данных, IP-телевидении, VoIP и других сервисах на базе оптики.

Технические характеристики

• Количество портов: 12 шт. (тип LC-Duplex - два волокна в одном разъёме)
• Класс волокна: OM2 - поддерживает передачу до 1 Гбит/с на расстояние до 550 метров
• Способ монтажа: фиксация в 19-дюймовой стойке или шкафу, высота занимает 1U (44,45 мм)
• Наличие пигтейлов: да - все порты уже подготовлены с заводскими перемычками, исключает необходимость спайки на месте
• Материал корпуса: сталь - прочный, устойчивый к механическим воздействиям
• Цвет: серый - соответствует стандартной цветовой гамме телеком-оборудования
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях центров обработки данных

Совместимость и монтаж

Кросс оптический 1U укомплектованный LC (duplex) 12 портов (OM2) ITK совместим с любыми стандартными 19-дюймовыми стойками и шкафами. Пигтейлы имеют стандартные LC-аппликаторы - подходят ко всем современным оптическим модулям, коммутаторам и SFP-приёмникам. Для монтажа достаточно зафиксировать корпус двумя болтами на направляющих стойки. Нет необходимости в дополнительном оборудовании - всё готово к подключению из коробки.

Преимущества

• Готовый к использованию комплект - пигтейлы уже установлены, снижает время монтажа на 50–70%
• Увеличенная плотность портов - 12 duplex-портов в 1U позволяют экономить место в стойке
• Металлический корпус обеспечивает жесткую фиксацию и защиту от деформаций
• Серый цвет и унифицированный дизайн - легко интегрируются в существующие телеком-инфраструктуры

Ограничения применения

• Поддерживается только многомодовое волокно OM2 - несовместим с однорежимными (SMF) или более новыми типами (OM3, OM4, OM5)
• Не предназначен для наружного монтажа - отсутствует защита от влаги и перепадов температур
• Рабочая среда должна быть чистой - пыль и грязь на разъёмах LC могут вызвать потери сигнала
• Не имеет встроенной системы управления или индикации - требует ручной проверки подключения

Примеры использования

• Центр обработки данных: коммутация между серверами и верхнеуровневыми коммутаторами
• Офисная сеть: распределение сигнала от магистрального оптоволокна к рабочим местам
• Производственные объекты: связь между контроллерами и HMI-панелями через оптические каналы
• Общественные здания: организация сети видеонаблюдения с камерами на оптических каналах

Практические советы

• Перед подключением всегда протирайте коннекторы LC специальной салфеткой - даже микроскопическая пыль снижает качество сигнала
• Используйте маркировочные бирки на каждом пигтейле - особенно важно при большом количестве соединений
• Убедитесь, что радиус изгиба волокна не меньше 30 мм - иначе возникнут потери мощности
• Проверьте соответствие длины пигтейлов вашей схеме - слишком длинные провода усложнят укладку в стойке
• Для будущего обслуживания оставляйте запас длины в 10–15 см вокруг кросса - это упростит замену или переупаковку
