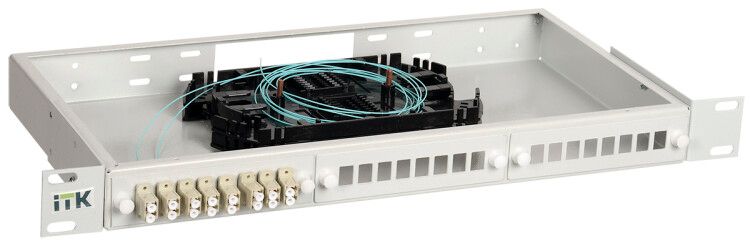

Кросс укомплектованный 1U LC (duplex) 24 порта (OM3) ITK FOBX24-1U-24LCUD03 IEK

Кросс укомплектованный 1U LC (duplex) 24 порта (OM3) ITK - это компактный модуль для организации оптических соединений в телекоммуникационных стойках. Благодаря встроенным пигтейлам и стандартизированному интерфейсу LC-Duplex, устройство обеспечивает быстрое и надежное подключение многомодового волокна OM3, подходящего для высокоскоростных сетей. Артикул fobx24-1u-24lcud03 соответствует сериям ITK (IEK), предназначенным для профессиональной установки в центрах обработки данных.

Назначение и область применения

Кросс укомплектованный 1U LC (duplex) 24 порта (OM3) ITK используется для коммутации оптических сигналов внутри серверных помещений, офисных сетей и телекоммуникационных стоек. Подходит для распределения сигнала от магистрального волокна к оборудованию: свичам, серверам, активным оптическим модулям. Применяется там, где требуется плотная упаковка соединений - например, в 19” стойках с ограниченным пространством.

Технические характеристики

• Количество портов: 24 шт. (каждый порт - LC-Duplex, то есть два волокна в одном разъёме)
• Класс волокна: OM3 - поддерживает передачу до 10 Гбит/с на расстояние до 300 метров
• Тип разъема: LC-Duplex - миниатюрный, защелкивающийся разъем, совместим с большинством современного оборудования
• Способ монтажа: фиксация в 19” стойке или шкафу, занимает одну единицу высоты (1U = 44,45 мм)
• Наличие пигтейлов: да - все порты уже подготовлены с заводскими перемычками, исключает необходимость терминализации на месте
• Материал корпуса: сталь - прочная, устойчивая к деформации конструкция
• Цвет: серый - соответствует стандартной цветовой гамме телеком-оборудования
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях постоянного подключения и переподключения

Совместимость и монтаж

Кросс укомплектованный 1U LC (duplex) 24 порта (OM3) ITK совместим с любым оборудованием, использующим LC-Duplex разъемы и многомодовое волокно OM3. Для монтажа достаточно закрепить устройство в 19” стойке с помощью стандартных креплений. Пигтейлы позволяют сразу подключать кабели от активного оборудования - не требуют резки, полировки или спайки. Кабельные каналы внутри кросса обеспечивают организованную маршрутизацию вводов и выводов.

Безопасность и стандарты

Изделие соответствует международным стандартам на оптические соединения (ITU-T G.651.1, IEC 61754-20). Конструкция выполнена из стали, что снижает риск повреждения при механических нагрузках. Нет открытых элементов под напряжением - безопасен для работы в помещениях с доступом персонала.

Преимущества

• Готовые пигтейлы экономят время монтажа - не нужны инструменты для оконцевания
• Плотная упаковка 24 портов в 1U позволяет максимизировать количество соединений в маленьком пространстве
• Стальной корпус выдерживает частую работу с разъемами и долгосрочную эксплуатацию
• Универсальный формат LC-Duplex гарантирует совместимость с широким кругом производителей оборудования

Ограничения применения

• Не подходит для одномодовых систем (SMF) - только для OM3 (MMF)
• Работает только с LC-Duplex разъемами; несовместим с SC, ST, MPO и другими типами
• Не имеет защиты от пыли и влаги - применяется только во внутренних помещениях
• Не предназначен для наружной установки или монтажа вне 19” стоек

Примеры использования

• Центр обработки данных: подключение серверов к верхнему уровню сети через оптический кросс
• Офисная сеть: распределение сигнала от главного оптического входа к рабочим местам
• Производственные линии: связь между контроллерами и датчиками на базе OM3-волокна
• Телефонные станции и точки доступа: организация точечных соединений в пределах одной стойки

Практические советы

• Перед установкой проверьте, чтобы диаметр вводимых кабелей соответствовал проходам в корпусе - не допускайте перегрузки
• При использовании пигтейлов не перегибайте их радиусом менее 30 мм - это снижает качество передачи сигнала
• Обязательно помечайте каждый порт - особенно при множественных соединениях, чтобы избежать путаницы при обслуживании
• Для удобства обслуживания рекомендуется использовать боковые направляющие и кабельные менеджеры рядом с кроссом
• Артикул fobx24-1u-24lcud03 - это готовое решение. Не заменяйте пигтейлы самостоятельно - это нарушает гарантию и может вызвать потери на соединении
