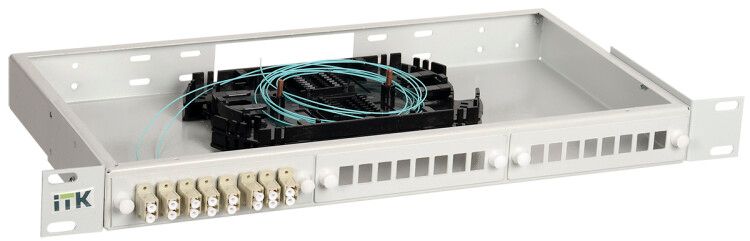

Кросс укомплектованный 1U LC (duplex) 8 портов (OM3) ITK FOBX24-1U-8LCUD03 IEK

Кросс укомплектованный 1U LC (duplex) 8 портов (OM3) ITK - это компактный модуль для организации оптических соединений в телекоммуникационных стойках. Предназначен для коммутации сигналов между магистральными линиями и конечными устройствами, например, серверами или коммутаторами. Артикул fobx24-1u-8lcud03 обеспечивает надежную работу в условиях плотной установки в 19-дюймовой стойке.

Назначение и область применения

Кросс укомплектованный 1U LC (duplex) 8 портов (OM3) ITK используется для централизованного распределения и переключения оптических сигналов в локальных сетях. Подходит для установки в серверных помещениях, центрах обработки данных, офисных зонах и на объектах связи. Применяется там, где требуется высокая плотность подключений и минимизация потерь сигнала - например, при подключении SFP-модулей, активного оборудования или магистральных волокон.

Технические характеристики

• Количество портов: 8 (каждый порт - LC-Duplex, то есть два волокна в одном разъёме)
• Класс волокна: OM3 - поддерживает передачу до 10 Гбит/с на расстоянии до 300 метров
• Высота: 1 U (стандартная единица для монтажа в 19-дюймовые стойки)
• Способ монтажа: фиксация в 19-дюймовой стойке или шкафу с помощью крепёжных элементов
• Наличие пигтейла: да - все порты уже подготовлены с заводскими перемычками, что исключает необходимость спlicing на месте
• Материал корпуса: сталь - прочная, долговечная конструкция с хорошей механической защитой
• Цвет: серый - соответствует стандартному цветовому решению для телеком-оборудования
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в промышленных условиях

Совместимость и монтаж

Кросс укомплектованный 1U LC (duplex) 8 портов (OM3) ITK совместим с любыми устройствами, использующими LC-Duplex разъёмы: оптические коммутаторы, медиаконвертеры, SFP-модули. Пигтейлы позволяют сразу подключить кабель от маршрутизатора или другого кросса без дополнительной сварки. Для монтажа достаточно зафиксировать устройство в стойке с помощью боковых направляющих и винтов. Обязательно проверьте свободное место в стойке - 1U занимает 44,45 мм по вертикали. Кабели должны иметь достаточную длину для изгиба радиусом не менее 30 мм, чтобы не повредить волокно.

Безопасность и стандарты

Изделие соответствует международным требованиям к оптическим системам передачи данных. Хотя явного указания стандарта в данных нет, использование класса OM3 и типового LC-Duplex разъёма гарантирует соответствие рекомендациям IEC 61754-20 и TIA-568. Корпус выполнен из стали, что снижает риск возгорания и обеспечивает ЭМС-совместимость.

Преимущества

• Готовые пигтейлы экономят время монтажа - не требуют термической или механической спайки на объекте
• Высокая плотность: 8 портов в 1U позволяет эффективно использовать пространство стойки
• Прочная стальная конструкция выдерживает нагрузки и вибрацию в промышленной среде
• Серый цвет легко интегрируется в стандартные решения телеком-инфраструктуры
• Срок службы 15 лет - минимальные затраты на замену в течение всего жизненного цикла сети

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (нет IP-рейтинга)
• Поддерживает только многомодовое волокно OM3; не работает с одномодовым (SMF) или более новыми типами (OM4, OM5)
• Работает только с LC-Duplex разъёмами - несовместим с SC, ST, MPO и другими форматами без переходников
• Не имеет встроенной системы управления или индикации состояния - контроль осуществляется через оборудование на других уровнях

Примеры использования

• Центральный кросс в серверной комнате - соединяет магистральное волокно с 8 серверами через SFP+ модули
• Распределительный пункт в офисе - разводит один входящий канал на 8 рабочих мест с оптическим подключением
• Узел связи в производственном цеху - связывает контроллеры PLC с центральной системой сбора данных
• Архивная система хранения - подключение нескольких NAS-устройств к оптическому хранилищу

Практические советы

• Перед установкой проверьте, что длина пигтейлов достаточна для подключения к вашему оборудованию - не допускайте натяжения
• Обеспечьте доступ к задней части кросса для обслуживания - пигтейлы выходят назад, и их нельзя перекручивать
• Используйте этикетки для каждого порта - особенно важно при большом количестве подключений
• Не применяйте силу при подключении - LC-Duplex разъёмы чувствительны к перекосу; всегда вставляйте аккуратно
• При планировании сети учтите, что OM3 поддерживает 10G до 300 м - для больших расстояний нужен SMF и другой кросс
