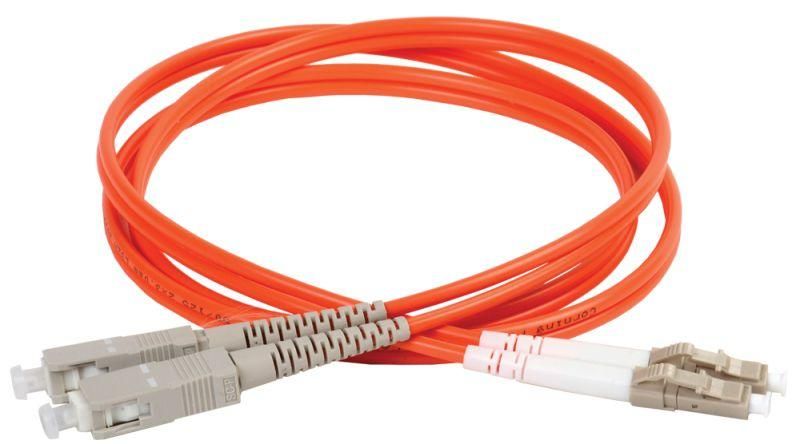

Оптический (патч-корд), MM, 50/125 (OM2), SC/UPC-LC/UPC,(Duplex),1м | FPC50-SCU-LCU-C2L-1M ITK IEK

Патч-корд оптический соединительный для многомодового кабеля (MM) 50/125 (OM2) SC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 1м от ITK (IEK) - это готовое соединительное решение для передачи данных по оптоволокну между устройствами с разными типами разъёмов. Артикул fpc50-scu-lcu-c2l-1m предназначен для краткосрочных и постоянных подключений в локальных сетях, где важна надёжность и безопасность.

Назначение и область применения

Патч-корд используется для коммутации оптических линий связи: например, чтобы подключить сервер, коммутатор или трансивер к распределительной рамке или тестовому оборудованию. Подходит для внутренних сетей на базе многомодового волокна OM2 - в офисах, центрах обработки данных, системах видеонаблюдения, автоматизации зданий. Разъёмы SC и LC позволяют гибко интегрировать оборудование разных производителей.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, категория OM2 - обеспечивает передачу до 1 Гбит/с на расстоянии до 550 метров
• Длина кабеля: 1 метр - оптимальна для кратких соединений внутри стоек или рядом с оборудованием
• Разъёмы: SC/UPC слева, LC/UPC справа - оба типа с улучшенной полировкой UPC для минимальных потерь сигнала
• Количество волокон: 2 (дуплекс) - позволяет одновременно передавать и принимать данные
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет оболочки: оранжевый - стандартизированная цветовая маркировка для многомодового волокна
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий монтажа

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC или LC. Убедитесь, что ваше устройство имеет именно эти типы разъёмов - адаптеры не всегда доступны в компактных устройствах. Монтаж прост: просто вставьте разъёмы в соответствующие порты до щелчка. Не перегибайте кабель радиусом менее 30 мм - это снижает надёжность передачи сигнала. Кабель не предназначен для прокладки под землёй или на открытом воздухе - он не защищён от механических нагрузок и воздействия УФ-излучения.

Безопасность и стандарты

Использование материала LSZH соответствует требованиям пожарной безопасности для помещений с высокой плотностью оборудования (например, серверные комнаты). Производитель применяет волокно Corning и феррулы Adamant - это гарантирует соответствие стандартам IEC 61754-20 (SC) и IEC 61754-2 (LC) на качество соединений.

Преимущества

• Универсальность: сочетание SC и LC разъёмов решает проблему несовместимости оборудования
• Низкие потери сигнала благодаря UPC-полировке - меньше затухания, выше стабильность передачи
• Безопасная оболочка LSZH - особенно важно в помещениях с ограниченной вентиляцией
• Высокая долговечность: использование проверенных материалов от Corning и Adamant продлевает срок службы

Ограничения применения

• Не подходит для одномодовых систем - волокно OM2 не обеспечит нужную пропускную способность на больших расстояниях
• Не предназначено для наружной прокладки - отсутствует защита от влаги, холода, механических повреждений
• Не рекомендуется использовать в условиях частых перемещений - многократные изгибы и растяжения снижают надёжность соединений
• Длина 1 м слишком мала для подключения через несколько стоек - выбирайте более длинные версии при необходимости

Примеры использования

• Подключение SFP-модуля на коммутаторе с LC-портом к patch panel с SC-разъёмами
• Временное подключение оптического анализатора к сети для диагностики
• Соединение между сервером и оптическим модулем в стойке с разными типами интерфейсов
• Локальные связи в центре обработки данных, где требуется быстрая замена и минимизация рисков возгорания

Практические советы

• Перед установкой проверьте чистоту разъёмов - грязь на ферруле вызывает значительные потери сигнала
• Используйте защитные колпачки, когда патч-корд не подключен - предотвращает загрязнение контактов
• При прокладке в стойках не допускайте переплетения с силовыми кабелями - возможны помехи даже в оптике при плохой организации
• Для будущего масштабирования запасайтесь аналогичными патч-кордами - цвет и тип разъёмов должны совпадать
• Артикул fpc50-scu-lcu-c2l-1m легко заказать повторно - сохраните его в документации вашего объекта
