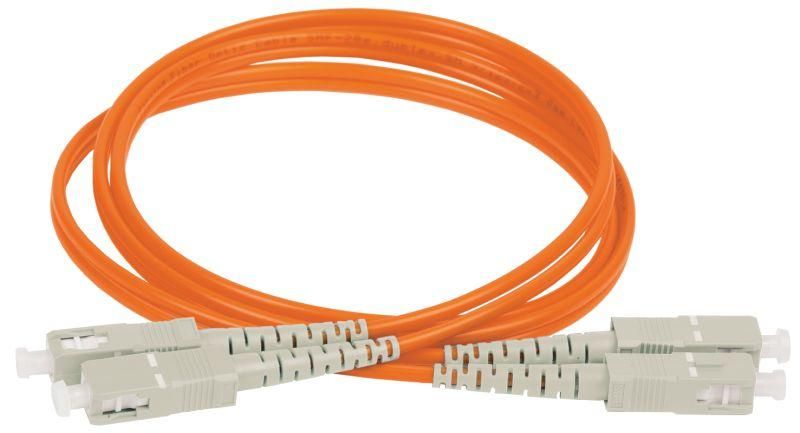

Оптический (патч-корд), MM, 50/125 (OM2), SC/UPC-SC/UPC,(Duplex),3м | FPC50-SCU-SCU-C2L-3M ITK IEK

Патч-корд оптический соединительный для многомодового кабеля (MM) 50/125 (OM2) SC/UPC-SC/UPC двойного исполнения (Duplex) LSZH 3м от ITK (IEK) - это готовое соединительное решение для передачи данных по оптоволокну на расстояния до нескольких сотен метров. Артикул fpc50-scu-scu-c2l-3m предназначен для быстрого подключения оборудования в локальных сетях, центрах обработки данных и телекоммуникационных шкафах.

Назначение и область применения

Патч-корд используется для временного или постоянного соединения оптического оборудования: коммутаторов, маршрутизаторов, серверов, медиаконвертеров, тестовых приборов. Подходит для построения локальных сетей на базе многомодового волокна OM2. Часто применяется внутри зданий - в серверных, офисах, на производстве, где требуется высокая скорость передачи данных без помех.

Технические характеристики

• Длина кабеля: 3 м - оптимальная для внутренних соединений между соседними устройствами
• Тип волокна: многомодовое (MM), 50/125 мкм, категория OM2 - обеспечивает пропускную способность до 1 Гбит/с на расстоянии до 550 м
• Разъёмы: два SC/UPC - однотипные, с улучшенной полировкой UPC для снижения потерь сигнала
• Исполнение: Duplex (двойной) - два волокна в одном корпусе, позволяют передавать данные в обоих направлениях одновременно
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет оболочки: оранжевый - стандартизированная цветовая маркировка для многомодовых волокон
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты SC/UPC. Разъёмы SC легко защёлкиваются в адаптерах и патч-панелях - достаточно вставить до щелчка. Установка не требует специального инструмента. Кабель не перегибается радиусом менее 30 мм - соблюдайте этот минимум при прокладке. Не рекомендуется использовать в местах с частыми механическими нагрузками или вибрациями - для таких условий лучше подходят усиленные версии.

Безопасность и стандарты

Материал оболочки LSZH соответствует требованиям пожарной безопасности для помещений с людьми - при возгорании не выделяет хлора и других опасных веществ. Производство основано на компонентах Corning Fiber и феррулах Adamant - обеспечивающих точность соединения и минимальные потери света. Соответствует международным стандартам IEC 60794-1-2 для оптических кабелей.

Преимущества

• Высокая надёжность соединений благодаря качественным феррулам Adamant
• Устойчивость к повреждению при правильном монтаже - LSZH-оболочка прочнее обычной PVC
• Стандартный цвет оранжевый позволяет быстро отличить многомодовый кабель от одномодового (жёлтый)
• Готовое изделие - не требует термической или механической оконцевки на месте установки

Ограничения применения

• Не подходит для длинных трасс - OM2 имеет ограниченную дальность (до 550 м при 1 Гбит/с); для более чем 1 км нужен SMF (одномодовый) кабель
• Не предназначена для наружной прокладки - отсутствует защита от UV-излучения и влаги
• Не работает с разъёмами LC, ST, FC - необходимо использовать переходники или другой патч-корд
• Запрещено перегибать кабель острым углом - риск разрушения волокна

Примеры использования

• Подключение сервера к коммутатору в серверной комнате
• Соединение медиаконвертера с оптическим модулем SFP
• Тестирование сети с помощью оптического осциллографа
• Переподключение оборудования в центре обработки данных при плановой замене

Практические советы

• Проверьте цвет разъёмов - они должны быть оранжевыми, чтобы гарантировать соответствие MM-кабелю
• Перед подключением проверяйте наличие пыли на торцах феррул - протирайте спиртовой салфеткой
• Не затягивайте разъёмы слишком сильно - это может деформировать феррул и увеличить потери
• При прокладке в кабель-каналах оставляйте запас длины 10–15 см - это упростит будущую замену
• Артикул fpc50-scu-scu-c2l-3m - единственный вариант в этой серии с такими параметрами; аналоги с другими разъёмами или длиной не являются прямыми заменами
