Оптический (патч-корд), MM, 50/125 (OM3), LC/UPC-SC/UPC,(Duplex),20м | FPC5003-LCU-SCU-C2L-20M ITK IEK

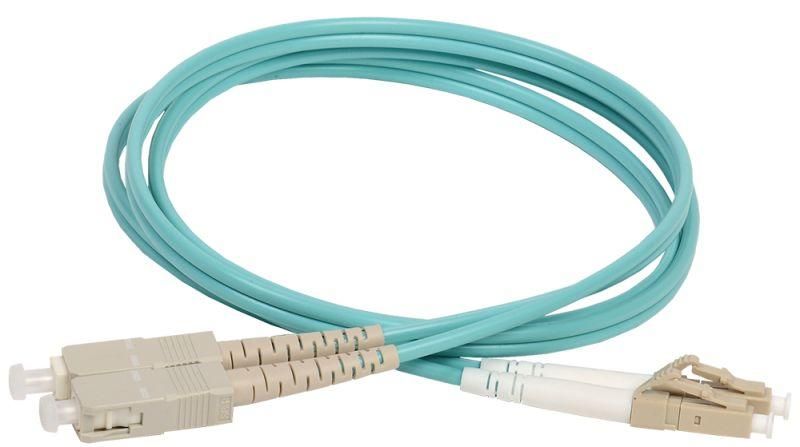

Патч-корд оптический многомодовый 50/125 (OM3) LC/UPC-SC/UPC (Duplex) 20м от ITK (IEK) - это готовый оптоволоконный кабель с двумя разными разъёмами на концах, предназначенный для быстрого подключения оборудования в локальных оптических сетях. Артикул fpc5003-lcu-scu-c2l-20m обеспечивает надёжную передачу сигнала на расстоянии до 20 метров с использованием стандарта OM3.

Назначение и область применения

Патч-корд оптический многомодовый 50/125 (OM3) LC/UPC-SC/UPC (Duplex) 20м используется для коммутации между устройствами в оптических сетях: например, между сервером с портом LC и коммутатором с портом SC. Подходит для внутренних линий связи в центрах обработки данных, офисных сетях, системах видеонаблюдения и телекоммуникационных щитах. Благодаря дуплексной структуре передаёт два канала одновременно - один на отправку, другой на приём.

Технические характеристики

• Тип волокна: многомодовое 50/125 мкм, категория OM3 - обеспечивает пропускную способность до 10 Гбит/с на расстоянии до 300 м.
• Длина: 20 м - оптимальна для внутрикомнатного подключения, не требует дополнительных усилителей.
• Разъёмы: LC/UPC (слева) и SC/UPC (справа) - оба с углом уплотнения UPC, снижают потери отражённого света.
• Количество волокон: 2 (дуплекс) - два отдельных волокна для двунаправленной передачи.
• Оболочка: полимерная композиция без галогенов - при возгорании не выделяет токсичных газов, безопасна для помещений с людьми.
• Цвет оболочки: бирюзовый - соответствует стандарту TIA-492AAAD для OM3, позволяет легко отличить от других типов кабелей.
• Срок службы: 15 лет - при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Патч-корд оптический многомодовый 50/125 (OM3) LC/UPC-SC/UPC (Duplex) 20м совместим с любым оборудованием, имеющим порты LC или SC. Разъём LC подходит для высокой плотности установки (например, в SFP+ модулях), SC - чаще встречается в старых коммутаторах и тестовом оборудовании. Монтаж не требует специального инструмента: просто вставьте разъёмы в соответствующие порты до характерного щелчка. Не допускайте перегибов радиусом менее 30 мм - это может повредить волокно. Не затягивайте кабель слишком сильно при фиксации в кабель-каналах.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 и TIA-492-AAAD для многомодового волокна OM3. Оболочка выполнена из галоген-free материала - соответствует нормам пожарной безопасности для закрытых помещений (EN 50267-2-2, IEC 60332-1). Применяемые феррулы от Adamant обеспечивают точную центровку волокна и долговечность контакта.

Преимущества

• Высокая надёжность благодаря использованию волокна Corning и феррулов Adamant - минимизация потерь сигнала даже после множества подключений.
• Устойчивость к механическим воздействиям за счёт прочной полимерной оболочки.
• Легко идентифицируется по цвету - бирюзовая оболочка сразу указывает на класс OM3, исключает путаницу с одномодовыми кабелями.
• Галоген-free состав делает его подходящим для установки в жилых зонах, медицинских учреждениях и общественных помещениях.

Ограничения применения

Не предназначен для использования вне помещений - отсутствует защита от УФ-излучения и влаги. Не рекомендуется применять в условиях постоянного изгиба, трения или давления (например, под полом или в движущихся механизмах). Нельзя использовать для длинных линий свыше 300 м - OM3 имеет ограниченную дальность передачи по сравнению с одномодовым волокном. Также не подходит для подключения к оборудованию с интерфейсом ST, FC или MPO - требуется адаптер или другой патч-корд.

Примеры использования

• Подключение сервера с SFP+ модулем (порт LC) к коммутатору с портом SC в серверной комнате.
• Передача видео с камеры наблюдения через оптический переходник к NVR-устройству.
• Тестирование сети с помощью оптического осциллографа или OTDR - SC-конец часто применяется в диагностическом оборудовании.
• Создание временной линии связи между двумя рабочими местами в рамках переоборудования офиса.

Практические советы

• Перед подключением всегда проверяйте чистоту разъёмов - грязь на ферруле вызывает значительные потери сигнала. Используйте специальные очистители для оптики.
• При прокладке не переплетайте этот патч-корд с силовыми кабелями - помехи не влияют на оптику, но риск механического повреждения возрастает.
• Запомните: LC - маленький разъём, SC - крупнее. Это важно при планировании плотности установки в панелях.
• Артикул fpc5003-lcu-scu-c2l-20m - единственный вариант в линейке ITK с таким сочетанием разъёмов и длиной. Не заменяйте его на аналоги с другими типами разъёмов без проверки совместимости.
