Оптический (патч-корд), SM, 9/125 (OS2), FC/UPC-FC/UPC,(Duplex),5м | FPC09-FCU-FCU-C2L-5M ITK IEK

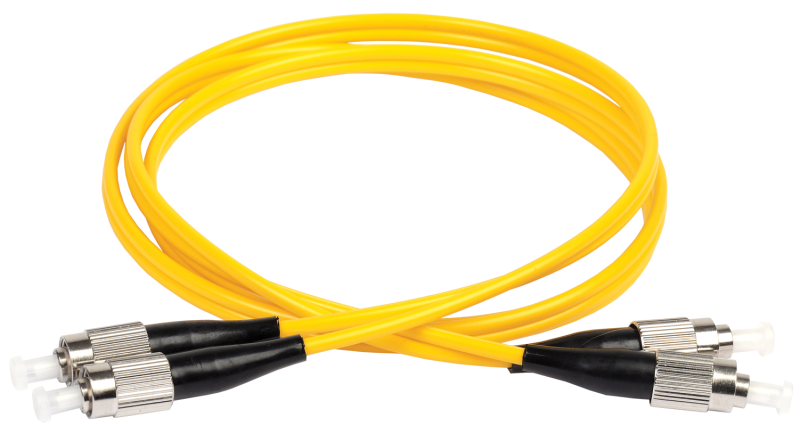

Патч-корд оптический 9/125 (OS2) FC/UPC-FC/UPC (Duplex) 5м от ITK (IEK) — это двухжильный оптоволоконный кабель с разъёмами FC/UPC на обоих концах, предназначенный для надёжной передачи сигнала в высокоскоростных оптических сетях. Артикул fpc09-fcu-fcu-c2l-5m обеспечивает стабильную связь между оборудованием в центрах обработки данных, телекоммуникационных узлах и лабораториях.

Назначение и область применения

Патч-корд оптический 9/125 (OS2) FC/UPC-FC/UPC (Duplex) 5м используется для временного или постоянного соединения оптического оборудования: трансиверов, коммутаторов, маршрутизаторов, тестеров и спектроанализаторов. Подходит для построения одноволоконных линий связи в сетях FTTH, FTTB, корпоративных и операторских сетях. Применяется там, где требуется минимальные потери сигнала и высокая стабильность передачи — например, в центрах обработки данных, на базовых станциях мобильной связи, в системах видеонаблюдения с оптическими каналами.

Технические характеристики

• Тип волокна: OS2 — одномодовое, с диаметром сердцевины 9 мкм и оболочки 125 мкм, оптимально для длинных расстояний до 40 км и выше.
• Длина кабеля: 5 метров — стандартная длина для внутренних соединений в шкафах и на панелях.
• Разъёмы: FC/UPC — круглые, с резьбовым креплением и улучшенной полировкой (UPC = Ultra Physical Contact), обеспечивают низкую отражательную способность (≤ -50 dB).
• Конструкция: дуплекс — два отдельных волокна в единой оболочке, позволяют передавать сигнал в обоих направлениях одновременно.
• Оболочка: полимерная композиция без галогенов, с низким дымо- и газовыделением — безопасна при возгорании, соответствует требованиям пожарной безопасности для помещений с людьми.
• Цвет оболочки: желтый — стандартизированная цветовая маркировка для одномодового волокна.
• Срок службы: 15 лет — при соблюдении условий эксплуатации и правильном монтаже.

Совместимость и монтаж

Патч-корд оптический 9/125 (OS2) FC/UPC-FC/UPC (Duplex) 5м совместим с любым оборудованием, оснащённым портами FC/UPC. Разъёмы FC подходят для установки в патч-панели, модульные адаптеры и оборудование с фиксацией винтом. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте разъёмы слишком сильно — это повредит феррулу. Убедитесь, что поверхность разъёма чистая перед подключением — даже микроскопическая пыль снижает эффективность передачи.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60794-1-2 для оптических кабелей и рекомендациям TIA-455-A по испытаниям волоконно-оптических соединителей. Оболочка выполнена из галоген-free материала, что делает её безопасной для использования в закрытых помещениях, в том числе в офисах, медицинских учреждениях и общественных зонах. Соответствует требованиям RoHS по ограничению опасных веществ.

Преимущества

• Высокая точность сборки: феррулы производства Adamant (Япония) гарантируют минимальные потери при соединении — до 0,2 дБ.
• Стабильность сигнала благодаря качественному волокну Corning — проверено в реальных условиях эксплуатации.
• Устойчивость к механическим воздействиям: прочная оболочка защищает волокна от перегиба и давления.
• Долговечность: срок службы 15 лет при правильной эксплуатации — меньше замен и обслуживания.

Ограничения применения

• Не предназначен для наружной прокладки — отсутствует защита от UV-излучения и влаги.
• Не использовать в средах с повышенной химической активностью или температурой выше +60 °C.
• Запрещается применять в качестве силового или телефонного кабеля — работает исключительно с оптическими сигналами.
• Не допускается использование с разъёмами SC, LC или ST — они несовместимы по форме и механизму крепления.

Примеры использования

• Подключение SFP+ трансивера к оптической патч-панели в серверной комнате.
• Соединение оптического анализатора с линией передачи данных для диагностики потерь.
• Передача сигнала между двумя оптическими коммутаторами в центре обработки данных.
• Настройка системы GPON в квартире или офисе через оптический терминал ONU.

Практические советы

• При подключении всегда проверяйте ориентацию волокон — в дуплексном кабеле одно волокно передаёт, другое принимает. Неправильное подключение вызовет потерю связи.
• Используйте капсулы для защиты разъёмов при хранении и транспортировке — грязь и царапины на ферруле снижают качество связи.
• Проверяйте целостность кабеля перед установкой: не должно быть видимых деформаций, трещин или перегибов.
• Для частого подключения/отключения выбирайте патч-корд с более плотной конструкцией — он выдержит больше циклов.
• Артикул fpc09-fcu-fcu-c2l-5m — идеальный выбор, когда нужен короткий, надёжный и точно совместимый кабель. Не путайте с аналогичными изделиями с другими разъёмами — FC/UPC отличается от APC (зелёный цвет).
