Оптический (патч-корд), SM, 9/125 (OS2), LC/UPC-SC/UPC,(simplex),3м | FPC09-LCU-SCU-C1L-3M ITK IEK

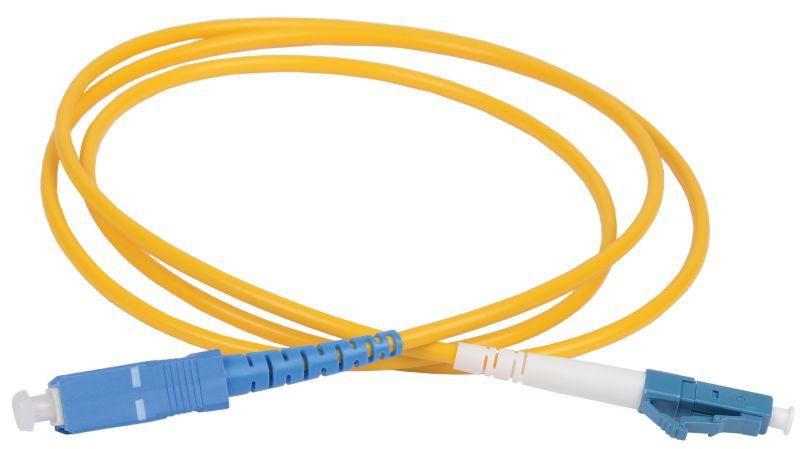

Оптический патч-корд ITK (IEK) fpc09-lcu-scu-c1l-3m — это одномодовый кабель длиной 3 метра с разъёмами LC/UPC на одном конце и SC/UPC на другом, предназначенный для надёжной передачи сигнала в высокоскоростных оптоволоконных сетях. Кабель выполнен из материала LSZH, что делает его безопасным для использования в закрытых помещениях.

Назначение и область применения

Патч-корд ITK (IEK) fpc09-lcu-scu-c1l-3m используется для временного или постоянного подключения оптического оборудования: маршрутизаторов, коммутаторов, трансиверов, тестеров и других устройств в сетях передачи данных. Подходит для работы в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и IPTV. Благодаря применению одномодового волокна OS2, обеспечивает стабильную работу на расстояниях до 10 км и более.

Технические характеристики

• Тип волокна: одномодовое (SM), стандарт 9/125 мкм, категория OS2
• Длина кабеля: 3 м
• Разъёмы: LC/UPC — SC/UPC (одностороннее оконцевание — Simplex)
• Количество жил: 1 (одиночная волоконная линия)
• Оболочка: LSZH (низкое выделение дыма и газов при горении)
• Цвет оболочки: желтый (стандарт для одномодовых волокон)
• Срок службы: 15 лет

Совместимость и монтаж

Патч-корд ITK (IEK) fpc09-lcu-scu-c1l-3m совместим с любым оборудованием, поддерживающим стандарты LC и SC разъёмов. Разъёмы имеют UPC-полировку — обеспечивают минимальные потери отражённого света, что важно для длинных линий и высоких скоростей передачи. Монтаж не требует специальных инструментов: достаточно аккуратно вставить разъёмы в порты устройства до щелчка. Убедитесь, что порты чистые — грязь на ферруле снижает эффективность передачи.

Безопасность и стандарты

Оболочка выполнена из LSZH — материал, который при возгорании выделяет мало дыма и токсичных веществ. Это соответствует требованиям безопасности для установки в офисах, медицинских учреждениях, метро и других замкнутых пространствах. Применяемое волокно Corning и феррулы Adamant гарантируют соответствие международным стандартам IEC 61754-20 (LC) и IEC 61754-4 (SC).

Преимущества

• Использование волокна Corning — гарантированно низкие потери сигнала и долговечность
• Феррулы Adamant (Япония) — точная центровка волокна, минимизация затухания
• UPC-полировка разъёмов — меньше отражений, лучше работа на высоких скоростях
• LSZH-оболочка — безопасность при пожаре, подходит для внутренней прокладки
• Жёлтый цвет — сразу отличается от многомодовых кабелей (оранжевые), исключает ошибки при подключении

Ограничения применения

Не предназначен для использования вне помещений — отсутствует защита от влаги и механических воздействий. Не рассчитан на частые перегибы и растяжение — изгиб радиусом менее 30 мм может повредить волокно. Не следует использовать вместо мультиплексирующих или силовых кабелей. Нельзя подключать к оборудованию с разъёмами APC — UPC и APC несовместимы, возможны повреждения.

Примеры использования

• Подключение SFP+ модуля в серверном стойке к оптическому коммутатору
• Тестирование линии связи с помощью оптического тестера
• Связь между IP-камерой и NVR через оптический трансивер
• Межэтажная связь в здании с использованием оптической магистрали

Практические советы

• Перед подключением всегда проверяйте разъёмы на наличие пыли — используйте специальную щётку или спиртовую салфетку
• Не допускайте перегибов кабеля — сохраняйте радиус изгиба больше 30 мм
• Учитывайте, что этот патч-корд имеет один волоконный канал — для двунаправленной передачи нужен дуплексный кабель
• При замене старого кабеля сверьте типы разъёмов: LC/SC — это не то же самое, что LC/LC или SC/SC
• Запомните: жёлтый цвет = одномодовый, оранжевый = многомодовый — так проще избежать ошибок при обслуживании сети
