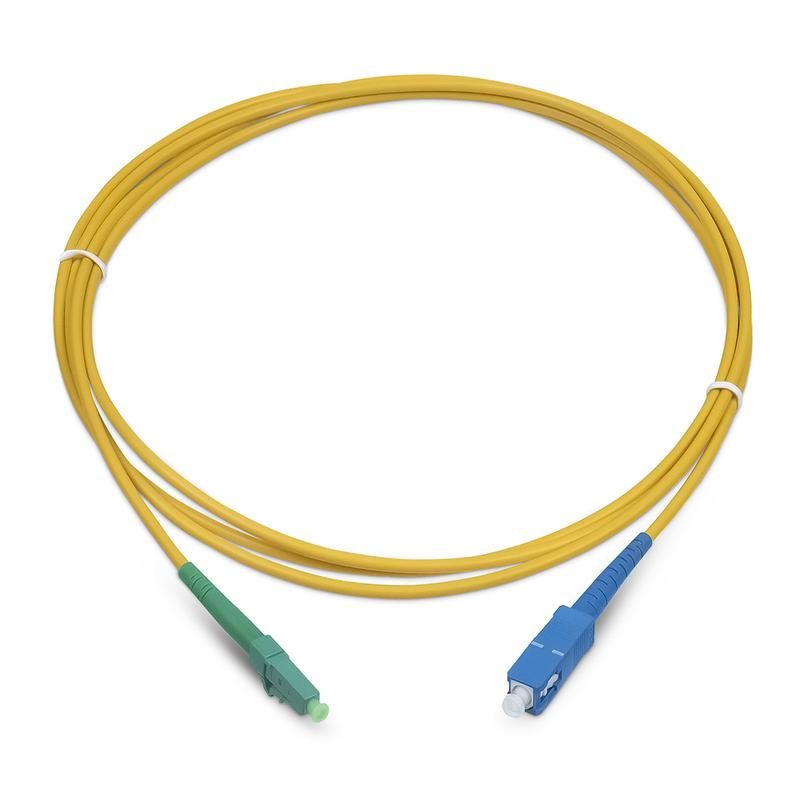

Шнур оптический FOP(s)-9-LC/APC-SC/UPC-1.5m simplex LC/APC-SC/UPC 9/125 sm 1.5м LSZH Cabeus 7992c

Шнур оптический simplex 1,5м LC/APC-SC/UPC 9/125 sm LSZH FOP(s)-9 от Cabeus - одноволоконный патч-корд для подключения оптического оборудования в телекоммуникационных сетях. Идеально подходит для точечных соединений в распределительных шкафах и на участках с высокой требовательностью к потере отражения.

Назначение и область применения

Шнур оптический simplex 1,5м LC/APC-SC/UPC 9/125 sm LSZH FOP(s)-9 используется для передачи светового сигнала между активным оборудованием - например,OLT, ONT, коммутаторами, трансиверами. Применяется в FTTH-сетях, центральных офисах, распределительных пунктах и на участках, где важна минимальная отражающая потеря. Подходит для систем GPON, XGS-PON, Ethernet до 10 Гбит/с.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - оптимально для длинных дистанций и высоких скоростей
• Количество волокон: 1 (simplex) - один канал передачи в одном направлении
• Разъёмы: LC/APC (слева) и SC/UPC (справа) - разные типы полировки для снижения отражений
• Длина: 1,5 метра - стандартная длина для внутренних соединений
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений
• Цвет оболочки: жёлтый - стандартизированный цвет для одномодового волокна
• Полировка APC - угловая (8°), минимизирует отражения; UPC - плоская, с низким уровнем отражения
• Максимальная допустимая мощность: соответствует требованиям ITU-T G.652.D

Совместимость и монтаж

Шнур оптический simplex 1,5м LC/APC-SC/UPC 9/125 sm LSZH FOP(s)-9 совместим с любым оборудованием, поддерживающим интерфейсы LC и SC. Коннектор LC - защёлка типа push-pull, SC - фиксация кнопочного типа. Учитывайте, что APC и UPC не взаимозаменяемы без переходника - смешивание может вызвать повышенную потерю сигнала. Монтаж выполняется без инструментов: просто вставьте коннекторы в порты до щелчка. Не перегибайте кабель радиусом менее 30 мм. Не используйте силу при подключении - это повредит волокно внутри.

Безопасность и стандарты

Изделие соответствует нормам безопасности LSZH - не содержит галогенов, не выделяет едких паров при возгорании. Произведено в соответствии с ISO/IEC 11801 и TIA-568. Все патч-корды Cabeus проходят тестирование на затухание и отражение на заводе. Маркировка полярности позволяет легко определить направление передачи сигнала - важно при установке в двунаправленных системах.

Преимущества

• APC-полировка на стороне LC снижает отражение до –65 дБ - идеально для PON-систем
• LSZH-оболочка делает шнур безопасным для установки в помещениях с людьми - школах, больницах, серверных
• Чёткая маркировка полярности исключает ошибки при подключении
• Индивидуальная упаковка сохраняет целостность коннекторов до момента монтажа
• Стандартный желтый цвет оболочки - быстрая визуальная идентификация одномодового кабеля

Ограничения применения

• Не предназначен для многоволоконных соединений - только одно волокно
• Не использовать в средах с постоянной механической нагрузкой (например, в движущихся кабельных трассах)
• Не рекомендуется применять в качестве основного кабеля - только как патч-корд для краткосрочных соединений
• APC-коннектор нельзя вставлять в SC-порт с UPC-полировкой без адаптера - возможна значительная потеря сигнала
• Не подлежит ремонту - при повреждении замена обязательна

Примеры использования

• Подключение OLT в центральном офисе к распределительному кроссу через SC-панель
• Соединение ONT (ONT-приёмник у пользователя) с модулем GPON через LC-порт
• Переподключение оборудования в телеком-шкафу при плановой диагностике
• Лабораторные испытания оптических модулей с использованием контрольных соединений

Практические советы

• Перед подключением всегда проверяйте цвет коннекторов: зелёный - APC, синий - UPC. На этом шнуре LC - зелёный (APC), SC - синий (UPC)
• Не открывайте упаковку заранее - пыль и грязь на коннекторах снижают качество связи
• При длительном хранении держите шнур в оригинальной упаковке, избегая перегибов
• Для проверки качества соединения используйте OTDR или оптический тестер - особенно после монтажа в труднодоступных местах
• Убедитесь, что ваше оборудование поддерживает именно LC/APC и SC/UPC - не все порты работают с обоими типами полировки
