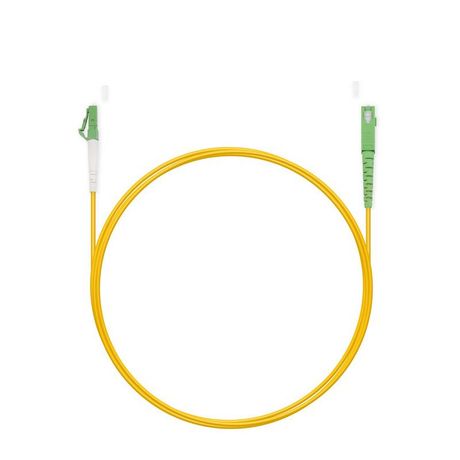

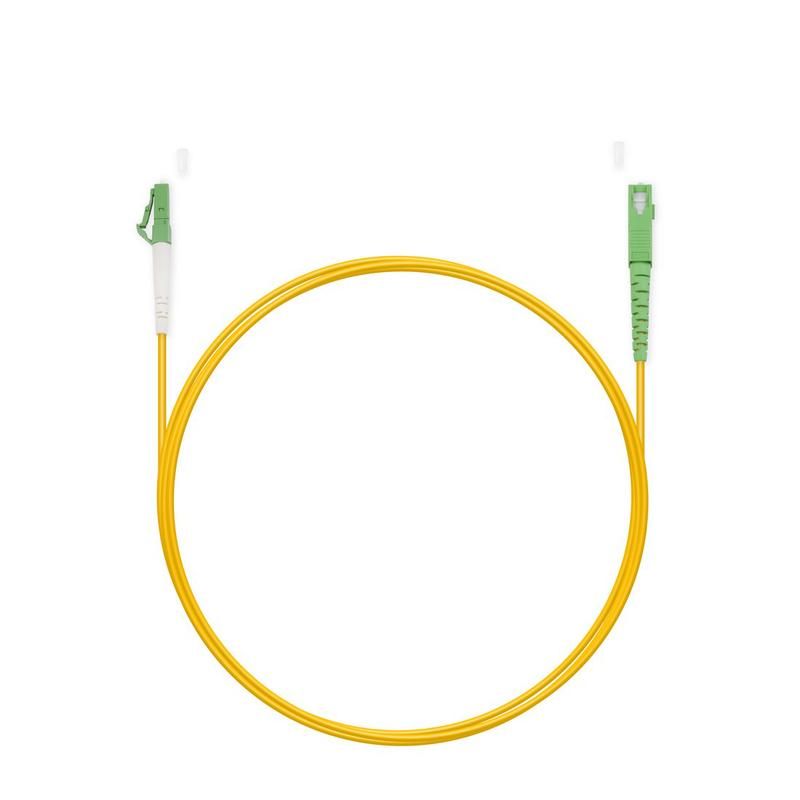

Шнур оптический FOP(s)-9-LC/APC-SC/APC-1m simplex LC/APC-SC/APC 9/125 sm 1м LSZH Cabeus 8271c

Шнур оптический simplex LC/APC-SC/APC 9/125 sm 1м LSZH от Cabeus - это одноволоконный патч-корд с угловым терминированием APC для надежной передачи сигналов в высокоскоростных оптоволоконных сетях. Подходит для подключения серверов,OLT, оптических кроссов и других устройств в телекоммуникациях и на предприятиях.

Назначение и область применения

Шнур оптический simplex LC/APC-SC/APC 9/125 sm 1м LSZH используется для соединения активного оптического оборудования: например, модулей GPON, OLT, SFP, трансиверов и оптических кроссов. Применяется в сетях FTTH, корпоративных центрах обработки данных, системах видеонаблюдения и телекоммуникационных шкафах. Угловое терминирование APC снижает отражения сигнала, что важно для высокочастотных и аналоговых передач.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - поддерживает дальние расстояния до 40–80 км
• Количество волокон: 1 (simplex) - один канал передачи в одном направлении
• Разъемы: LC/APC (слева) и SC/APC (справа) - оба с угловым полированием для минимизации отражений
• Длина: 1 метр - оптимальна для внутренних соединений в шкафах и на панелях
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений
• Цвет: желтый - стандартизированная маркировка одномодового волокна
• Буферное покрытие: 3 мм - защищает волокно от механических повреждений

Совместимость и монтаж

Шнур оптический simplex LC/APC-SC/APC 9/125 sm 1м LSZH совместим с любым оборудованием, поддерживающим LC и SC интерфейсы с угловым терминированием. Коннекторы LC обеспечивают плотную фиксацию в малогабаритных портах, SC - прочное соединение в панелях и кроссах. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте зажимы слишком сильно. Перед подключением проверьте наличие маркировки полярности - она указывает правильное направление прохождения светового сигнала.

Безопасность и стандарты

Изделие соответствует требованиям безопасности LSZH - материал оболочки не содержит галогенов, не поддерживает горение и не выделяет едких паров при перегреве. Это делает шнур оптический simplex LC/APC-SC/APC 9/125 sm 1м LSZH подходящим для установки в помещениях с ограниченной вентиляцией, таких как серверные комнаты, метро, жилые дома и медицинские учреждения. Производитель Cabeus проводит тестирование каждого экземпляра на потери на передачу и отражение.

Преимущества

• Угловое терминирование APC снижает уровень обратных отражений до –65 дБ - идеально для RFoG, PON и аналоговых систем
• LSZH-оболочка повышает пожарную безопасность и соответствие нормам ЕС и РФ
• Маркировка полярности исключает ошибки при подключении
• Индивидуальная упаковка сохраняет целостность коннекторов до момента монтажа
• Стандартное одномодовое волокно OS2 гарантирует стабильность на больших расстояниях

Ограничения применения

• Не предназначен для многомодовых систем (например, OM3/OM4) - несовместим с волокном 50/125 мкм
• APC-коннекторы нельзя адаптировать к PC/UPC-портам без потерь - возможны отказы связи
• Не рекомендован для внешней прокладки - отсутствует броня и UV-защита
• Длина 1 м ограничивает применение в крупных распределительных точках - для длинных трасс выбирайте другие варианты

Примеры использования

• Подключение OLT-устройства к оптическому кроссу в домашней сети FTTH
• Соединение SFP+ модуля в коммутаторе с патч-панелью в серверной
• Переподключение линии в телекоммуникационном шкафу на объекте ЖКХ
• Замена поврежденного участка в системе IP-видеонаблюдения с использованием APD-приемников

Практические советы

• Проверяйте цвет коннекторов: APC всегда имеют зеленую крышку - отличайте от белой UPС/PC
• Никогда не вставляйте патч-корд без защиты - используйте колпачки до момента подключения
• При прокладке в шкафах соблюдайте радиус изгиба ≥30 мм - иначе возникнут потери сигнала
• Для диагностики используйте OTDR или лазерный указатель - чтобы убедиться в наличии сигнала
• При замене старого патч-корда - сверяйте тип терминирования: APC ≠ UPC
