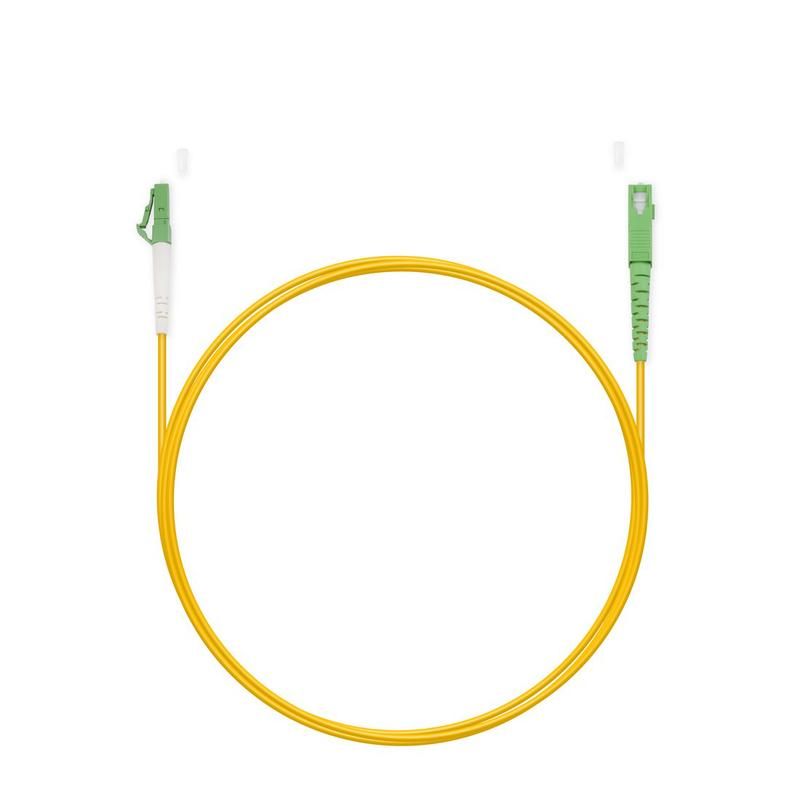

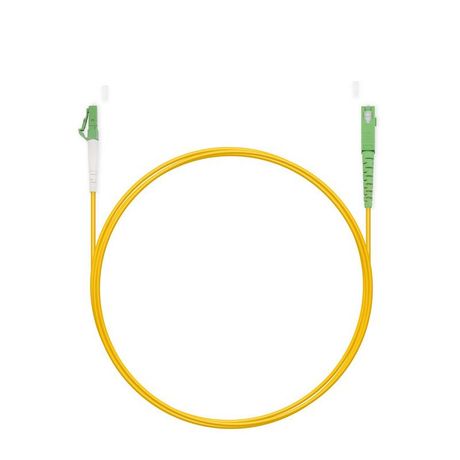

Шнур оптический FOP(s)-9-LC/APC-SC/APC-1.5m simplex LC/APC-SC/APC 9/125 sm 1.5м LSZH Cabeus 8272c

Шнур оптический simplex 1,5м LC/APC-SC/APC 9/125 sm LSZH от Cabeus - это одноволоконный патч-корд с угловым терминированием APC для передачи сигналов на длинах волн 1310/1550 нм. Подходит для подключения активного оборудования в телекоммуникационных сетях, особенно там, где важна минимальная отражательная способность.

Назначение и область применения

Шнур оптический simplex 1,5м LC/APC-SC/APC 9/125 sm LSZH используется для соединения устройств в оптоволоконных сетях: например, междуOLT и ONT, оптическим кроссом и серверным оборудованием, или внутри распределительных шкафов. Применяется в FTTH, корпоративных сетях, системах видеонаблюдения и других средах, требующих высокой точности передачи сигнала. Угловое терминирование APC снижает отражения, что важно для аналоговых и PON-систем.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - поддерживает дальние расстояния до 20 км и высокую пропускную способность;
• Количество волокон: 1 (simplex) - один канал передачи в одном направлении;
• Разъёмы: LC/APC (слева) и SC/APC (справа) - оба с угловым полированием для минимизации отражений;
• Длина: 1,5 метра - оптимальна для внутренних соединений в шкафах и на стендах;
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для закрытых помещений;
• Цвет: жёлтый - стандартизированная маркировка для одномодового волокна;
• Буферное покрытие: 3 мм - защищает волокно от механических повреждений при прокладке;
• Стандарт: соответствие требованиям IEC 60794-1-2, EN 50173-1, TIA-568-C.3.

Совместимость и монтаж

Шнур оптический simplex 1,5м LC/APC-SC/APC 9/125 sm LSZH совместим с любым оборудованием, поддерживающим LC и SC интерфейсы с APC-терминацией. Коннекторы LC подходят для плотной установки в модульных панелях, SC - для более крупных кроссов и патч-панелей. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксирующие элементы слишком сильно. Перед подключением всегда проверяйте чистоту торцевых поверхностей коннекторов.

Безопасность и стандарты

Изделие соответствует нормам безопасности для помещений с ограниченной вентиляцией: оболочка LSZH не горит самостоятельно и не выделяет галогены при возгорании. Произведено в соответствии с ISO/IEC 11801 и EN 50173. Все экземпляры проходят тестирование на потери на передачу и отражение на заводе Cabeus.

Преимущества

• Угловое терминирование APC снижает коэффициент отражения до –65 дБ - идеально для PON и RFoG;
• LSZH-оболочка делает шнур безопасным для установки в офисах, метро, больницах и зданиях с людьми;
• Маркировка полярности позволяет легко определять направление передачи сигнала - исключает ошибки при сборке;
• Высокая стабильность соединения благодаря точному центрированию в коннекторах LC и SC;
• Индивидуальная упаковка предохраняет коннекторы от загрязнения до момента монтажа.

Ограничения применения

• Не предназначен для многоволоконных соединений - используйте duplex-шнуры при необходимости двунаправленной связи;
• Не рекомендован для внешней прокладки - отсутствует броня и UV-защита;
• Не совместим с коннекторами UPC - APC и UPC имеют разные углы полировки; подключение друг к другу вызывает повышенные потери;
• Не следует использовать в средах с постоянными вибрациями без дополнительной фиксации - возможен микрогиб.

Примеры использования

• Подключение OLT в центральном офисе к распределительному кроссу через SC-порт;
• Соединение SFP+ модуля с портом GPON-агрегатора через LC-интерфейс;
• Запитка оптического приемника в IP-камере от локального оптического кросса;
• Переподключение оборудования в телеком-шкафу при замене или обслуживании.

Практические советы

• При выборе длины учтите, что 1,5 м - это минимум для удобного монтажа в шкафу; для сложных маршрутов выбирайте 2–3 м;
• Никогда не включайте оборудование без защиты на коннекторах - даже пыль снижает качество сигнала;
• Проверьте цвет коннекторов: желтые - одномодовые, синие - UPC, зелёные - APC. Это помогает избежать ошибок;
• Храните запасные шнуры в оригинальной упаковке - так сохранится целостность коннекторов;
• Артикул fop(s)-9-lc/apc-sc/apc-1,5m и код 8272c позволяют точно искать этот шнур в каталогах Cabeus при заказе запчастей.
