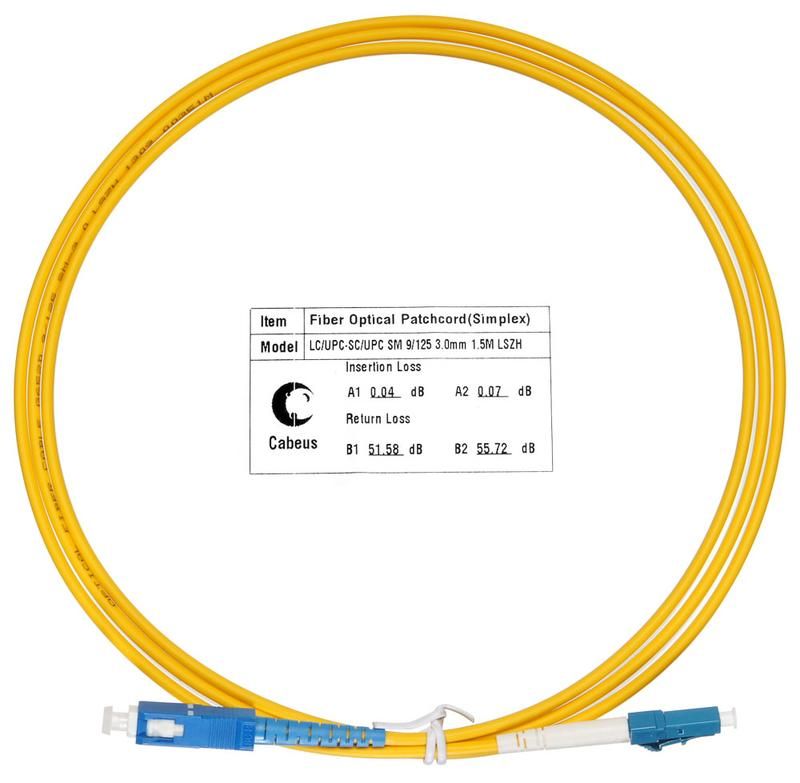

Шнур оптический FOP(s)-9-LC-SC-1.5m simplex LC-SC 9/125 sm 1.5м LSZH Cabeus 7520c

Шнур оптический simplex LC-SC 9/125 sm 1,5м LSZH - это одномодовый патч-корд от Cabeus с двумя типами коннекторов (LC и SC), предназначенный для передачи высокоскоростных оптических сигналов на расстояния до 10 км. Подходит для подключения серверов, коммутаторов и других устройств в телекоммуникационных и сетевых шкафах.

Назначение и область применения

Шнур оптический simplex LC-SC 9/125 sm 1,5м LSZH используется для временного или постоянного соединения активного оптического оборудования: маршрутизаторов, коммутаторов, медиаконвертеров, OLT-устройств. Применяется внутри распределительных шкафов, оптических кроссов, центральных офисов и точек доступа. Благодаря одноволоконной конструкции и желтому цвету кабеля легко идентифицируется как одномодовый, что исключает ошибки при подключении к многомодовым системам.

Технические характеристики

• Тип разъемов: LC (с одной стороны), SC (с другой) - совместимы с большинством современных оптических портов
• Тип волокна: одномодовое 9/125 мкм - обеспечивает низкие потери и дальность передачи до 10 км
• Категория волокна: OS2 - соответствует требованиям для длинных дистанций и WDM-систем
• Количество волокон: 1 (simplex) - передача сигнала в одном направлении; для двухсторонней связи требуется два таких шнура
• Длина: 1,5 метра - оптимальна для внутренних соединений в шкафах и на панелях
• Тип кабеля: Simplex - один оптический элемент в буферном покрытии 3 мм, гибкий и компактный
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при нагреве, безопасна для помещений с людьми
• Цвет: жёлтый - стандартизированный цвет для одномодовых волокон, отличает от многомодовых (оранжевые)
• Маркировка полярности: есть - позволяет точно определить направление передачи сигнала (Tx/Rx)

Совместимость и монтаж

Шнур оптический simplex LC-SC 9/125 sm 1,5м LSZH совместим с любым оборудованием, имеющим порты LC или SC. Коннектор LC - миниатюрный, часто встречается на SFP/SFP+ модулях. Коннектор SC - более крупный, распространён в старых и промышленных решениях. Для монтажа достаточно аккуратно вставить каждый коннектор в соответствующий порт до щелчка. Не допускается перегиб кабеля радиусом менее 30 мм. Перед подключением проверьте чистоту фибер-коннекторов - грязь вызывает значительную потерю мощности сигнала.

Безопасность и стандарты

Изделие соответствует требованиям безопасности LSZH - материал оболочки не содержит галогенов, не поддерживает горение и не выделяет едких паров при возгорании. Это делает шнур оптический simplex LC-SC 9/125 sm 1,5м LSZH подходящим для установки в закрытых помещениях, серверных, метро, больницах и общественных зонах. Производитель Cabeus проводит тестирование каждого экземпляра на уровень затухания и целостность соединений.

Преимущества

• Гибкая и прочная конструкция - кабель легко прокладывается даже в плотных шкафах
• Чёткая маркировка полярности - снижает риск неверного подключения
• LSZH-оболочка - повышает безопасность при аварийных ситуациях
• Стандартный цвет (жёлтый) - быстрая визуальная идентификация типа волокна
• Индивидуальная упаковка - сохраняет чистоту коннекторов до момента монтажа

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Работает только в одном направлении - для двунаправленной передачи нужен второй шнур
• Не совместим с многомодовыми системами (например, OM3/OM4) - возможны значительные потери сигнала
• Длина 1,5 м ограничивает применение в крупных распределительных зонах - для длинных трасс требуются другие варианты

Примеры использования

• Подключение SFP-модуля коммутатора (порт LC) к оптическому кроссу (порт SC)
• Соединение OLT-устройства с распределительным шкафом в сети GPON
• Переподключение оборудования в центре обработки данных при плановой замене
• Локальное соединение между медиаконвертером и оптической платой в промышленном контроллере

Практические советы

• При использовании в шкафах с ограниченным пространством - используйте шнуры длиной 1,5 м, чтобы избежать лишнего запаса и спутывания
• Никогда не вставляйте коннекторы без защиты - всегда используйте колпачки до момента подключения
• Проверяйте затухание после монтажа - норма для OS2 должна быть ниже 0,4 дБ на соединение
• Учитывайте посадочные размеры: LC - 2,5 мм, SC - 2,5 мм, но разные формы защёлок - не путайте при подключении
• Для обслуживания - храните шнур оптический simplex LC-SC 9/125 sm 1,5м LSZH в оригинальной упаковке, особенно если он не используется постоянно
