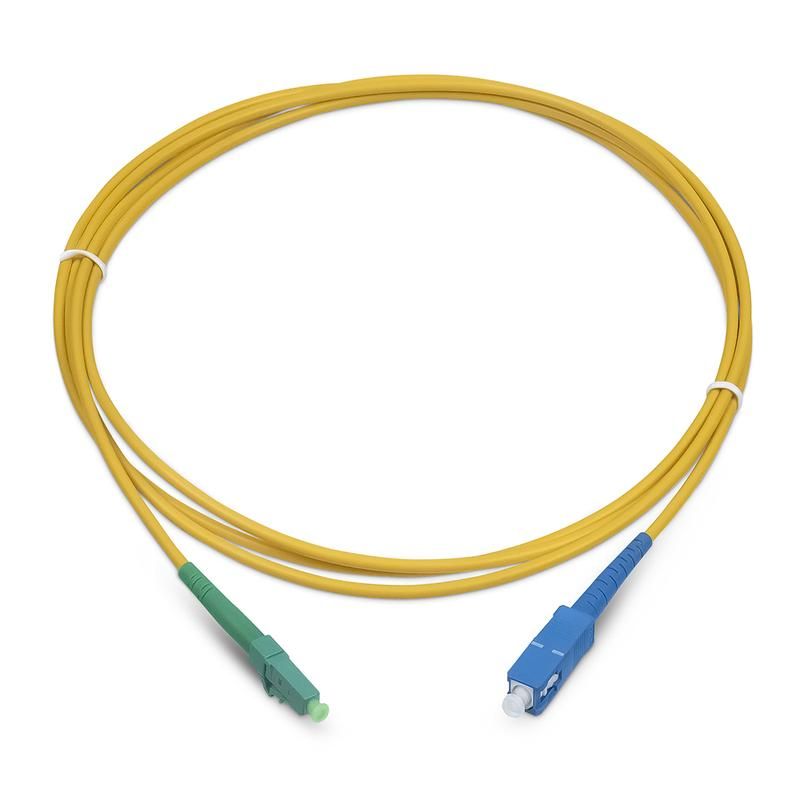

Шнур оптический FOP(s)-9-LC/APC-SC/UPC-1m simplex LC/APC-SC/UPC 9/125 sm 1м LSZH Cabeus 7991c

Шнур оптический simplex LC/APC-SC/UPC 9/125 sm 1м LSZH от Cabeus - это одноволоконный патч-корд с коннекторами LC/APC на одном конце и SC/UPC на другом, предназначенный для надёжного соединения оптического оборудования в телекоммуникационных сетях. Кабель выполнен из материала LSZH, что делает его безопасным для использования в закрытых помещениях.

Назначение и область применения

Шнур оптический simplex LC/APC-SC/UPC 9/125 sm 1м LSZH используется для подключения активного оборудования - например, оптических терминалов, маршрутизаторов,OLT-устройств, медиаконвертеров. Применяется в распределительных шкафах, оптических кроссах, центральных пунктах связи и на участках сети с высокой требовательностью к потере отражений. Подходит для сетей FTTH, GPON, EPON и других систем передачи данных по волокну.

Технические характеристики

• Тип волокна: OS2 (single mode, 9/125 мкм) - оптимизировано для длинных дистанций и высоких скоростей передачи.
• Количество волокон: 1 (simplex) - один канал передачи сигнала в одну сторону.
• Разъёмы: LC/APC (слева) и SC/UPC (справа) - разные типы полировки для снижения отражений и совместимости с оборудованием разных производителей.
• Тип полировки: APC (Angled Physical Contact) - угол 8°, минимизирует отражённый свет; UPC (Ultra Physical Contact) - плоская поверхность, хороша для коротких линий.
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - при горении не выделяет токсичных газов и мало дыма, безопасна для помещений с людьми.
• Цвет: жёлтый - стандартная цветовая маркировка для single-mode волокон.
• Длина: 1 метр - оптимальна для внутренних соединений в шкафах и на панелях.
• Буферное покрытие: 3 мм - защищает волокно от механических повреждений при монтаже.

Совместимость и монтаж

Шнур оптический simplex LC/APC-SC/UPC 9/125 sm 1м LSZH совместим с любым оборудованием, поддерживающим интерфейсы LC и SC. Коннектор LC - малогабаритный, часто встречается в модульных платформах (например, SFP+). SC - более крупный, распространён в старых и промышленных решениях. Учитывайте направление сигнала: APC всегда должен соединяться с другим APC, чтобы сохранить низкий уровень отражений. Подключение выполняйте осторожно - не перегибайте кабель радиусом менее 30 мм. Не затягивайте фиксирующие элементы слишком сильно - это может повредить волокно внутри коннектора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности LSZH - не содержит галогенов, не выделяет едких веществ при нагреве или возгорании. Произведено в соответствии с международными стандартами качества на оптические патч-корды. Каждый экземпляр прошёл тестирование на потерю мощности и отражение на заводе Cabeus.

Преимущества

• Сочетание APC и UPC позволяет использовать шнур в сложных сетях, где требуется минимальное отражение на одном конце и универсальная совместимость на другом.
• LSZH-оболочка обеспечивает соответствие нормам пожарной безопасности для офисов, серверных и метро.
• Маркировка полярности на корпусе коннекторов ускоряет проверку правильности подключения.
• Индивидуальная упаковка предохраняет коннекторы от загрязнения до момента установки.

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита.
• Не используйте в средах с постоянным изгибом или трением - риск повреждения волокна.
• APC-коннектор нельзя адаптировать к UPС-портам без переходника - возможны значительные потери сигнала.
• Длина 1 метр ограничивает применение на больших расстояниях - для удалённых соединений выбирайте более длинные версии.

Примеры использования

• Подключение OLT-устройства к оптическому кроссу в этажном щите.
• Соединение SFP-модуля с портом SC на пассивном распределительном устройстве.
• Замена повреждённого патч-корда в серверной комнате с соблюдением требований к пожарной безопасности.

Практические советы

• Перед подключением всегда проверяйте наличие защитных колпачков на коннекторах - они должны быть на месте до момента монтажа.
• При использовании в многоволоконных системах следите, чтобы этот шнур не путался с multimode (оранжевые кабели) - смешивание типов волокон вызывает отказ связи.
• Часто задают вопрос: почему именно LC/APC + SC/UPC? Ответ: так чаще всего встречаются порты на современном оборудовании (LC) и старых панелях (SC), а APC нужен там, где важна точность - например, в PON-сетях.
• Храните шнур оптический simplex LC/APC-SC/UPC 9/125 sm 1м LSZH в оригинальной упаковке, пока он не будет установлен - даже пыль на коннекторе может вызвать потерю сигнала.
