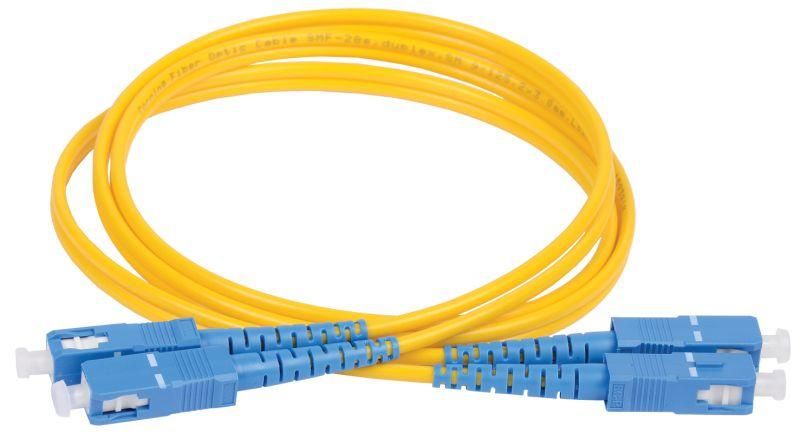

Оптический (патч-корд), SM, 9/125 (OS2), SC/UPC-SC/UPC,(Duplex),2м | FPC09-SCU-SCU-C2L-2M ITK IEK

Патч-корд оптический соединительный для одномодового кабеля (SM) 9/125 (OS2) SC/UPC-SC/UPC двойного исполнения (Duplex) LSZH 2м от ITK (IEK) - это готовое соединительное устройство для передачи световых сигналов в одномодовых оптоволоконных сетях. Артикул fpc09-scu-scu-c2l-2m предназначен для быстрого подключения оборудования в центрах распределения, на объектах телекоммуникаций и в лабораториях.

Назначение и область применения

Патч-корд оптический соединительный используется для временного или постоянного соединения оптического оборудования: маршрутизаторов, коммутаторов, optical transceivers, тестеров и других устройств с интерфейсом SC/UPC. Подходит для построения локальных сетей, систем передачи данных, IPTV, FTTH и контрольно-измерительных установок. Благодаря двухволоконному (duplex) исполнению обеспечивает одновременную передачу сигнала в обоих направлениях.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - оптимально для длинных дистанций до 10–40 км
• Длина кабеля: 2 метра - компактная длина для внутренних соединений в шкафах и панелях
• Разъёмы: SC/UPC - два одинаковых разъёма типа SC с ультраплоской полировкой (UPC), обеспечивают низкую потери отражения (≤ -50 dB)
• Количество волокон: 2 - двойной (duplex) кабель, каждое волокно работает независимо
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет оболочки: жёлтый - стандартизированная цветовая маркировка для одномодовых волокон
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях

Совместимость и монтаж

Патч-корд совместим со всеми стандартными адаптерами и панелями с разъёмами SC/UPC. Монтаж не требует специального инструмента - достаточно вставить разъёмы в соответствующие порты оборудования. Убедитесь, что поверхности феррул (керамических наконечников) чистые перед подключением. Не допускайте перегибов кабеля радиусом менее 30 мм - это снижает надёжность передачи сигнала. Кабель не предназначен для прокладки под землёй или на открытом воздухе без дополнительной защиты.

Безопасность и стандарты

Использование материала LSZH соответствует требованиям безопасности для помещений с высокой плотностью оборудования (например, серверные комнаты, медицинские учреждения, метро). Производитель применяет волокно Corning и феррулы Adamant - известные мировые стандарты качества. Соответствие международным нормам IEC 60794-1-2 и TIA-568-C.3 обеспечено за счёт точного соблюдения геометрии волокна и качества полировки.

Преимущества

• Высокая стабильность передачи сигнала благодаря UPC-полировке - минимальные потери и отражения
• Устойчивость к возгоранию и токсичным выбросам - важное преимущество для закрытых пространств
• Готовое решение без необходимости терминализации - экономит время при заменах и обслуживании
• Фирменные компоненты Corning + Adamant гарантируют долговечность и воспроизводимость характеристик

Ограничения применения

• Не предназначается для использования вне помещений - отсутствует защита от влаги, UV-излучения и механических повреждений
• Не рекомендован для частых переподключений более 500 раз - срок службы ограничен прочностью разъёмов
• Подходит только для одномодовых систем; несовместим с многомодовым оборудованием (OM1–OM5)
• Длина 2 м ограничивает применение в крупных распределительных шкафах - для больших расстояний требуется другой патч-корд

Примеры использования

• Подключение SFP+ модулей к коммутатору в серверной
• Соединение OLT и ONT в сети GPON
• Тестирование оптических каналов с помощью OTDR-прибора
• Переподключение оборудования в центре обработки данных (ЦОД)

Практические советы

• Всегда проверяйте цвет оболочки - жёлтый = одномодовый, оранжевый = многомодовый. Перепутать нельзя!
• При подключении слушайте характерный щелчок - он указывает на правильное защёлкивание разъёма SC
• Храните патч-корд в оригинальной упаковке или на катушке - избежите перегибов и запутывания
• Чистите разъёмы перед каждым подключением специальными средствами - даже микроскопическая пыль вызывает потерю сигнала
• Артикул fpc09-scu-scu-c2l-2m - идеальный выбор для замены старых патч-кордов в уже существующих сетях с SC/UPC
