Оптический пигтеил, (MM), 50/125 (OM3), SC/UPC, LSZH, 1,5м | FPT5003-SCU-C1L-1M5 ITK IEK

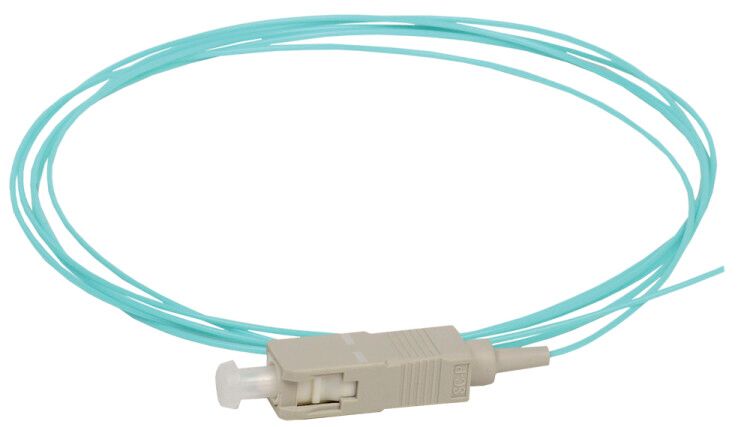

Оптический пигтейл многомодовый (MM) 50/125 (OM3) SC/UPC LSZH 1.5м от ITK (IEK) - это односторонне оконцеванный оптоволоконный кабель для подключения к оборудованию через разъем SC и последующей сварки второго конца с основной оптической линией. Артикул fpt5003-scu-c1l-1m5 предназначен для внутренней прокладки в помещениях, где важна низкая дымообразование и токсичность при горении.

Назначение и область применения

Оптический пигтейл многомодовый (MM) 50/125 (OM3) SC/UPC LSZH 1.5м используется для подключения оборудования - например, коммутаторов, серверов, тестеров - к оптическим кабельным трассам. Второй конец пигтейла (без разъема) спаивается с основным кабелем в распределительной коробке или на стенде. Применяется в локальных сетях, центрах обработки данных, системах видеонаблюдения и телекоммуникациях, где требуется высокая пропускная способность и устойчивость к помехам.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, класс OM3 - обеспечивает передачу до 10 Гбит/с на расстоянии до 300 метров.
• Разъем: SC/UPC - прямоугольный, с уплотнением и точной полировкой поверхности для минимального потерь сигнала.
• Длина: 1,5 м - оптимальна для подключения к близлежащим устройствам без лишнего провода.
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов и мало дымит при нагреве, безопасна для закрытых помещений.
• Цвет: бирюзовый - стандартизированная маркировка для многомодового волокна OM3.
• Количество жил: одна - предназначена для однополосной передачи (Tx/Rx требует два пигтейла).
• Срок службы: 15 лет - при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Разъем SC/UPC совместим с любым оборудованием, поддерживающим этот тип интерфейса - большинство современных оптических модулей SFP/SFP+, коммутаторов и тестеров. Монтаж выполняется в три этапа: - Подключите разъемную сторону к порту устройства; - Отведите свободный конец к месту сварки; - Произведите термическую сварку с основным кабелем в распределительной коробке. Не допускается перегибать пигтейл радиусом менее 30 мм - это повредит световод внутри. Кабель не рассчитан на установку на открытом воздухе или в условиях повышенной механической нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и EN 50266-2-4 для низкой дымообразующей способности. Оболочка LSZH сертифицирована для использования в зданиях с людским пребыванием - офисах, медицинских учреждениях, транспортных узлах. Напряжение и ток не применяются - изделие работает исключительно с оптическим сигналом.

Преимущества

• Высокая надежность благодаря использованию волокна Corning и феррул AMADANT - обеспечивают стабильную связь и долгую жизнь разъема.
• Удобная длина 1,5 м снижает риск запутывания и позволяет легко организовать маршруты в панелях.
• Материал LSZH делает пигтейл безопаснее для помещений с ограниченной вентиляцией.
• Четкая цветовая маркировка (бирюзовый) предотвращает путаницу с одномодовыми кабелями (желтые).

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует защита от УФ, влаги и температурных колебаний.
• Не подходит для прямого подключения к другому пигтейлу - нужен переходник или патч-корд.
• Не рекомендован для частых подключений/отключений - разъем SC не имеет механизма быстрого замыкания, как LC.
• Поддерживает только многомодовые системы - несовместим с одномодовым оборудованием (SMF).

Примеры использования

• Подключение оптического коммутатора к главному кабелю в серверной комнате.
• Завершение оптической линии в распределительной щитовой после прохода через канал.
• Тестирование сети с помощью оптического тестера - пигтейл служит временным выходом.
• Монтаж в пассивных оптических сетях (PON) на уровне абонента, когда требуется сварка в коробке.

Практические советы

• Перед сваркой проверьте чистоту разъема - грязь вызывает потери сигнала. Используйте специальный оптический очиститель.
• При прокладке не пережимайте кабель зажимами - давление на волокно приводит к микротрещинам.
• Для двунаправленной передачи всегда используйте пару пигтейлов - один для Tx, другой для Rx.
• Артикул fpt5003-scu-c1l-1m5 - выбирайте именно эту модель, если вам нужен OM3-пигтейл с LSZH-оболочкой и SC-разъемом. Альтернатива - патч-корд, если не планируете сварку.
