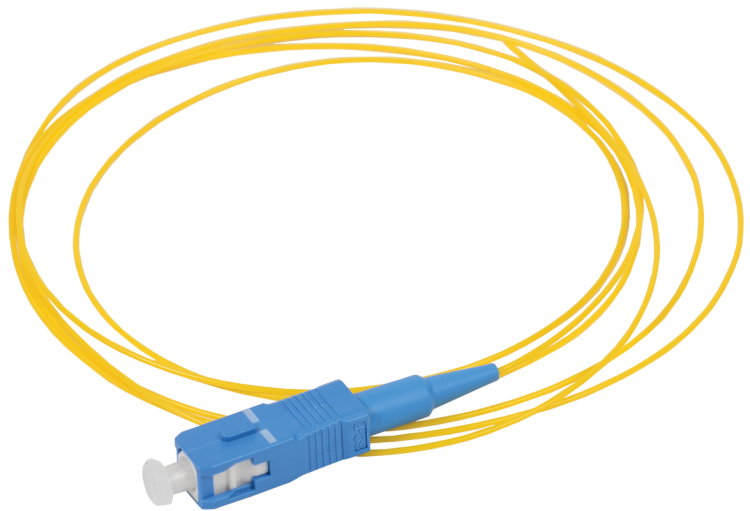

Оптический пигтеил, (SM), 9/125 (OS2), SC/UPC, LSZH, 1,5м | FPT09-SCU-C1L-1M5 ITK IEK

Оптический пигтейл ITK fpt09-scu-c1l-1m5 предназначен для подключения одномодового оптоволоконного кабеля OS2 к сетевому или измерительному оборудованию через разъём SC/UPC. Этот тип пигтейла используется там, где требуется надёжная и долговечная спайка на стороне волокна, а с другой стороны - быстрое подключение к активному устройству.

Назначение и область применения

Оптический пигтейл ITK fpt09-scu-c1l-1m5 применяется в телекоммуникационных и оптических сетях для соединения волоконно-оптического кабеля с оборудованием - например, с оптическими терминалами, коммутаторами, тестерами или распределительными щитами. Он служит переходом между сваренным участком волокна и стандартным разъёмом SC/UPC. Подходит для установки в центральных офисах, узлах доступа, на базовых станциях и в промышленных системах передачи данных.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - обеспечивает передачу сигнала на большие расстояния до 20 км без усиления.
• Разъём: SC/UPC - прямоугольный разъём с плоской полировкой, снижающей отражения; совместим с большинством современных оптических платформ.
• Количество жил: 1 - одножильный пигтейл для точечной спайки.
• Длина: 1,5 м - оптимальная длина для удобного монтажа в распределительных коробках и шкафах.
• Оболочка: LSZH (Low Smoke Zero Halogen) - материал не выделяет токсичных газов при горении, безопасен для закрытых помещений и метро.
• Цвет: жёлтый - стандартизированная маркировка для одномодовых волокон.
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях.

Совместимость и монтаж

Оптический пигтейл ITK fpt09-scu-c1l-1m5 имеет один готовый разъём SC/UPC, второй конец - оголённое волокно, которое необходимо запаять на сварочном аппарате к основному кабелю. Убедитесь, что диаметр волокна соответствует 9/125 мкм. После спайки рекомендуется использовать термоусадочную трубку для защиты места соединения. Разъём SC/UPC совместим с любыми патч-кордами и портами оборудования, поддерживающими этот тип интерфейса. Не требует специального инструмента для подключения - достаточно аккуратно вставить в разъём устройства.

Безопасность и стандарты

Использование материала LSZH соответствует требованиям безопасности для внутренней прокладки в зданиях, особенно в местах с высокой плотностью людей - офисах, метрополитенах, медицинских учреждениях. Производитель использует волокно Corning и феррулы Adamant, что гарантирует соответствие международным стандартам IEC 60794 и TIA-455. Надёжность соединения проверена на механическую прочность и температурную стабильность.

Преимущества

• Высокая стабильность потерь на соединении благодаря качественной полировке UPС и феррулам Adamant.
• Устойчивость к возгоранию и минимальное выделение дыма за счёт оболочки LSZH.
• Чёткая цветовая маркировка (жёлтый) исключает путаницу с многомодовым волокном.
• Готовый разъём SC/UPC позволяет быстро подключить пигтейл к оборудованию без дополнительной подготовки.
• Длительный срок службы - 15 лет - снижает затраты на обслуживание и замену.

Ограничения применения

Оптический пигтейл ITK fpt09-scu-c1l-1m5 нельзя использовать без предварительной сварки второго конца - он не имеет разъёма на обоих сторонах. Не предназначен для мобильных или частых переподключений - постоянное подключение/отключение разъёма SC/UPC может повредить полировку. Также не следует применять в средах с повышенной вибрацией без дополнительной фиксации кабеля. Температурный режим ограничен рабочими условиями стандартного оптоволоконного оборудования (-10C…+60C).

Примеры использования

• Подключение оптического кабеля к OLT в сети GPON.
• Запайка волокна в распределительной коробке FTTH и последующее подключение к модулю SFP.
• Создание ответвлений в промышленных оптических сетях на заводах и логистических комплексах.
• Тестирование линии с помощью оптического рефлектометра (OTDR) через временный выход SC/UPC.

Практические советы

• Перед монтажом всегда проверяйте целостность разъёма SC/UPC - грязь или царапины на ферруле вызывают значительные потери сигнала.
• Не допускайте перегибов кабеля радиусом менее 30 мм - это может повредить волокно OS2.
• После сварки обязательно протестируйте соединение с помощью оптического тестера - потеря должна быть ниже 0,1 дБ.
• Фиксируйте пигтейл в шкафу с помощью кабельных стяжек, чтобы избежать нагрузки на место спайки.
• Храните и перевозите пигтейл в оригинальной упаковке - открытые концы легко загрязняются.
